تحلیل فنی شیرهای برقی بیفولد و Rotork
- ایمن کنترلز
شیر برقی یا سلونوئید ولو یکی از پرکاربردترین تجهیزات در حوزه ابزار دقیق است که نقش کلیدی در کنترل جریان سیالات ایفا میکند. این وسیله با استفاده از نیروی الکترومغناطیسی، مسیر عبور مایع یا گاز را باز یا بسته میکند و به همین دلیل در سیستمهای اتوماسیون صنعتی و خطوط فرآیندی جایگاه ویژهای دارد. در واقع شیر برقی، رابطی میان بخش کنترلی (سیگنال الکتریکی) و بخش اجرایی (جریان سیال) است و باعث میشود عملیات کنترل دما، فشار، یا دبی در فرآیندها با دقت و سرعت بالا انجام گیرد.
تحلیل فنی شیرهای برقی پنوماتیک بیفولد Rotork
در صنایع حساس مانند پتروشیمی، داروسازی، نیروگاهها و تصفیهخانهها، از شیر برقی برای قطع و وصل سریع و ایمن جریان سیال استفاده میشود. بهویژه در سیستمهایی که نیاز به واکنش فوری دارند – مثلاً هنگام نشت یا تغییر ناگهانی فشار – شیر برقی میتواند در کسری از ثانیه جریان را متوقف کند. این ویژگی، آن را به گزینهای ایدهآل برای حفاظت از تجهیزات گرانقیمت و کاهش خطرات احتمالی تبدیل کرده است.
از نظر طراحی، شیر برقی بیفولد و روتورک نیز در انواع مختلفی مانند نرمالی باز (NO)، نرمالی بسته (NC) و چندراهه ساخته میشوند تا بتوانند با شرایط مختلف کاری تطبیق پیدا کنند. مهندسان ابزار دقیق از این تنوع بهره میبرند تا در هر نقطه از سیستم – چه برای کنترل هوای فشرده در خطوط پنوماتیک، چه برای مدیریت بخار، آب یا گاز در فرآیندهای صنعتی – بهترین نوع شیر برقی را انتخاب کنند. در نتیجه، این تجهیز به عنوان یکی از اجزای اصلی شبکه کنترل صنعتی، نقشی حیاتی در دقت، ایمنی و بهرهوری فرآیندها دارد.
دراین میان برندهای معتبری همچون Rotork و bifold به عنوان تأمین کنندگان جهانی پیشرو در بازار، راهکارهای حیاتی کنترل جریان و ابزار دقیق را برای بخش های اتوماسیون و کنترل صنعتی، از جمله صنایع نفت و گاز، آب و فاضلاب، نیروگاهی، شیمیایی و فرآیندی ارائه می دهد. مشتریان برای مدیریت جریان مایعات، گازها و پودرها به راهکارهای نوآورانه، با کیفیت و قابل اتکای این شرکت متکی هستند. محصولات شرکت هاب روتورک و بیفولد برای افزایش کارایی، کاهش آلاینده ها، به حداقل رساندن اثرات زیست محیطی و تضمین ایمنی طراحی شده اند و تحت آزمایش های سخت گیرانه قرار گرفته و مطابق با استانداردهای بین المللی برای استفاده در مناطق پرخطر (Hazardous Areas) تأیید شده اند.
مروری بر برخی از محصولات شرکت Rotork Bifold
شیرهای برقی پنوماتیک روتورک و بیفولد برای کاربردهای صنعتی طراحی شده اند که نیازمند کنترل دقیق هوای فشرده در سیستم های اتوماسیون و کنترل هستند. این محصولات شامل مدل هایی نظیر FP03P، FP06P، FP10P، FP12P، BXS، SPR و PPV می باشند.

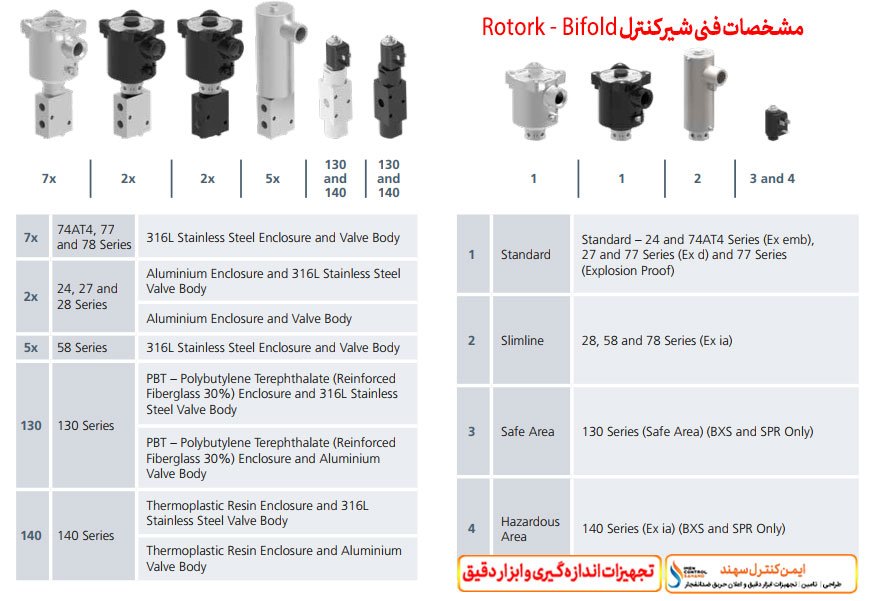

مشخصات عمومی و متریال شیرکنترل هیا بیفولد روتورک
- این شیرها به صورت استاندارد از فولاد ضدزنگ 316L ساخته می شوند و گزینه های آلومینیومی نیز برای آن ها موجود است. این ویژگی، آن ها را برای محیط های خورنده و مکان های طبقه بندی شده پرخطر ایده آل می سازد.
- شیرها همچنین قابلیت استفاده در کاربردهای هیدرولیک کم فشار را نیز دارند.
- مصرف برق بسیار پایین (در برخی مدل ها کمتر از 1.0 وات توان مداوم)، آن ها را برای کاربردهایی که با انرژی خورشیدی تغذیه می شوند، بسیار مناسب می سازد.
- قابلیت تحمل کیفیت هوا تا سطح استاندارد ISO 8573.1 کلاس 4 (شامل ذرات معلق، آب و روغن) را دارا هستند.
- ظرفیت جریان بالا تا 11.2 Cv فراهم شده است.
- مدل هایی برای فشارهای کاری تا حداکثر 725 psi معادل 50 بار در دسترس هستند و رابط استاندارد NAMUR نیز در برخی پیکربندی ها ارائه می شود.
- تمامی مواد تشکیل دهنده بدنه و قطعات داخلی مرطوب (Wetted Materials) در مدل های FP06P، FP10P و FP12P، و همچنین با گزینه هایی در BXS و SPR، با استاندارد NACE MR0175 مطابقت دارند.
ویژگی های کلیدی طراحی و عملکرد یلونوئید ولو برند bifold و Rotrok
عملگر (Operator): عملگر شیر برقی از نوع آرمیچر با صفحه تخت است که عملکرد شیر را در تمام شرایط عملیاتی تضمین می کند. این طراحی خطر خوردگی و قفل شدن آرمیچر را که ممکن است در شیرهای برقی با طراحی لوله هسته ای (Core Tube) رخ دهد، به حداقل می رساند. این محصولات دارای بالاترین فاکتورهای ایمنی تأییدشده در صنعت بوده و شامل تأییدیه های جهانی برای مناطق پرخطر از جمله Ex emb، Ex d، Ex ia و Explosionproof می باشند. گزینه های تأیید شده شخص ثالث با قابلیت سطح یکپارچگی ایمنی SIL 3 نیز موجود است (برای مدل های FP03P، FP06P، FP10P، BXS و SPR).
نصب و نگهداری: عملگر شیر برقی (در مدل های استاندارد و باریک) قابلیت چرخش 360 درجه دارد که چیدمان کابل ها و اتصال سیم کشی را آسان می کند. شیر برقی استاندارد را می توان در هر جهتی نصب کرد. کویل ها به صورت استاندارد کاملاً کپسوله شده اند. محفظه بزرگ شیر برقی فضای کافی را برای سیم کشی آسان فراهم می کند. امکان حذف کویل شیر برقی بدون جدا کردن آن از خطوط لوله کشی (Tubing) وجود دارد.
گزینه های بازنویسی دستی (Override): گسترده ترین طیف گزینه های بازنویسی دستی شامل بازنشانی خودکار، بازگشت فنری، ثابت ماندن (Stayput)، قفل دستی و بازنشانی دستی موجود است.
برخی از اطلاعات فنی در خصوص شیرکنترل های بیفولد – روتورک
پیکربندی کلی محصولات و مشخصات فنی تکمیلی در شیربرقی های بیفولد و روتورک
شیرهای برقی در دو دسته اصلی عملگر مستقیم (DirectActing) و عملگر غیرمستقیم (IndirectActing) تقسیم می شوند:
| مستقیم (FP03P, FP06P, FP10P, FP12P) | 2/2 و 3/2 | 1/8 اینچ تا 1/2 اینچ NPT و BSP | تا 725 psi / 50 بار | 0.1 تا 2.5 Cv |
| غیرمستقیم (BXS, SPR, PPV) | 2/2، 3/2، 5/2 و 5/3 | 1/4 اینچ تا 1 اینچ NPT و BSP | تا 145 psi / 10 بار | 0.73 تا 11.2 Cv |
مدل های عملگر مستقیم تا 1,000,000 چرخه (به استثنای FP12P) و مدل های غیرمستقیم (مانند PPV) تا 1,000,000 چرخه کاری را پشتیبانی می کنند.
محدوده دما:
دمای سیال: از 60 تا 130+ درجه سانتی گراد (بسته به نوع آب بندی).
دمای محیط: از 60 تا 90+ درجه سانتی گراد (بسته به طبقه بندی شیر برقی).
سیال عملیاتی: هوای فیلترشده (روانکاری شده یا نشده)، گازهای خنثی، گاز طبیعی شیرین و ترش، مخلوط های آب و گلیکول، و روغن معدنی.
مشخصات الکتریکی:
چرخه کار: 100% (به صورت پیوسته انرژی دار).
زمان پاسخ: فعال سازی (Pull in) کمتر از 100 میلی ثانیه، غیرفعال سازی (Drop out) کمتر از 70 میلی ثانیه.
ولتاژهای کویل: DC (از 12 تا 240 VDC) و AC (از 24 تا 240 VAC، 50 هرتز و 60 هرتز).
کلاس عایق کویل: H. درجه حفاظت محفظه (Ingress Protection): در محفظه های استاندارد و پرخطر، معمولاً IP66، IP67 و 4X است. محفظه ها با طبقه بندی های Ex emb، Ex d، و Ex ia ارائه می شوند که تحمل دمایی محیط متفاوتی را فراهم می کنند.
خدمات و پشتیبانی : این شرکت خدمات تخصصی را برای راهکارهای کنترل جریان و ابزار دقیق در بازارهای می دهند. این خدمات در چهار حوزه اصلی متمرکز هستند:
1. خدمات مرتبط (Connected Services): شامل سیستم مدیریت دارایی هوشمند روتورک (iAM) که یک سیستم مبتنی بر ابر برای عملگرهای هوشمند روتورک و تجهیزات کنترل جریان مرتبط است.
2. خدمات میدانی (Field Services): پشتیبانی در محل، از نصب تا تعمیرات اضطراری، راهکارهای ارتقاء، اتوماسیون شیر و تأمین قطعات یدکی اصلی (OEM) برای حداکثر کردن عملکرد و قابلیت اطمینان که ممکن ایت در برخی کشورها این موضوع بدلیل تحریم دچار محدودیت های خاصی باشد.
3. خدمات قابلیت اطمینان (Reliability Services): شامل برنامه های سفارشی نگهداری، بررسی های سلامت محصول (Health Checks) و اورهال (Overhauls).
4. خدمات پشتیبانی (Support Services): ارائه آموزش های فنی پیشرفته در مراکز استراتژیک واقع در سراسر جهان و پشتیبانی فنی تخصصی بر اساس چندین دهه تجربه.
همچنین، یک پیکربندی کننده محصول (Product Configurator) به مشتریان این امکان را می دهد تا شیرهای برقی را با مشخصات دقیق مورد نظر خود پیکربندی کرده و به صورت خودکار، دیتاشیت، نقشه های ابعادی دوبعدی و فایل های سه بعدی CAD/Step را دریافت نمایند.
دیگر اطلاعات فنی
Product Spotlight
Low Power Operator
FP06P-(10LP and 28LP)
- (10LP) 1.0 W holding power 3.5 W energise (less than 100 mS)
- (28LP) 2.8 W holding power 8.0 W energise (less than 100 mS)
- High flow, low holding power
- Low power consumption
- High cycle capability up to 1 million cycles
High Flow
SPR and PPV
- Low power consumption
- High flow capabilities
- Up to 1″ NPT
- Operates down to -60 °C
- High cycle capability up to 1 million cycles (PPV)
Standard and Slimline
Solenoid Valve Information
| Model Codes | FP03P, FP06P, FP10P, FP12P, BXS and SPR | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Connections | 1/4″ up to 1″ (NPT and BSP) | ||||||||
| Cv | 0.1 up to 11.2 | ||||||||
| Working Pressure | 0 – 225 psi / 0 – 50 bar (Maximum) | ||||||||
| Enclosure Type | Standard | Slimline | Safe Area | Hazardous Area | |||||
| Enclosure Series | 24 | 74AT4 | 27 | 77 | 28 | 78 | 58 | 130 | 140 |
| Solenoid Classification | Ex emb IIC Gb 13/14 | Ex d IIC Gb 14/15/16 | Ex ia IIC Ga 14/16 | Ex ia IIC Ga 16 | N/A | Ex ia IIC Ga 14/16 | |||
| Ingress Protection | IP66, IP67 and 4X | IP66, IP67 and 4X | IP66, IP67 and 4X | IP66, IP67 and 4X | IP66, IP67 and 4X | IP66, IP67 and 4X | IP65 | IP65 | IP65 |
| Maximum Leakage Rate | 40 PaS Maximum (Closed) Compressed Air | ||||||||
Materials of Construction
| Enclosure and Valve Body | 316L stainless steel as standard with aluminium options also available | |
|---|---|---|
| Internal Components | 316L stainless steel | |
| Springs | 302S26 and 316S42 stainless steel as standard | |
| Fasteners | Metric A4 18/10 grade stainless steel, equivalent to 316L grade stainless steel | |
| O-Ring Material | NBR – Nitrile (Standard) HNBR – Nitrile (Low Temperature) FKM – Fluoroelastomer FFKM – Perfluoroelastomer FEPKM – Perfluoroelastomer |
Media Temperature Range -40 to +130 °C (Dependant on seal type. Alternative elastomers available for extreme conditions and to suit media)Ambient Temperature Range -60 to +90 °C (Dependant on Solenoid Classification) |
| Operating Media | Filtered lubricated or unlubricated air, inert gas, sweet (natural) and sour gas options. Water, water glycol mixtures and mineral oil (excluding IPV operated valves) |
|
| Conformity | All internal wetted and body materials conforming to NACE MR-01-75 as standard on the FP06P, FP10P and FP12P with options available on the BXS and SPR. SIL 3 capability: The product has met manufacturer design process requirements of Safety Integrity Level (SIL) 3 in accordance with IEC 61508. (For the FP03P, FP06P, FP10P, BXS and SPR) |
|
Electrical Characteristics
| Duty Cycle | 100% continuously rated/energised | |
|---|---|---|
| Response Times | Pull in <100 ms, drop out <70ms | |
| Solenoid Insulation | Class H | |
| Volts | Pull-in volts 90% up to 110% nominal | Drop-out volts, typically 10 – 20% of nominal |
| Coil Voltage DC ($\approx$) | 12 VDC up to 240 VDC | |
| Coil Voltage AC 50 Hz and 60 Hz ($\approx$) |
24 VAC up to 240 VAC | |
| Cable Entry | M20 x 1.5 and 1/2″ NPT | |
Safe Area Solenoid Valve Information
| Enclosure Series | 130 |
|---|---|
| Compatible with Valve Model Codes | BXS and SPR |
Materials of Construction
| Enclosure and Valve Body | PBT – Polybutylene Terephthalate (Reinforced Fiberglass 30%) enclosure and 316L stainless steel valve body as standard with aluminium options also available | |
|---|---|---|
| Tube | Stainless Steel AISI 304 | |
| Flange | Stainless Steel 1.4305 EN 10088 (AISI 303) | |
| Plunger | Stainless Steel 1.4105 EN 10088 (AISI 430F) or equivalent | |
| Top Stop | Stainless Steel 1.4105 EN 10088 (AISI 430F) | |
| Springs | Stainless Steel AISI 302 | |
| O-ring Material | FKM – Fluoroelastomer | Media Temperature Range -10 to +130 °CAmbient Temperature Range -10 to +50 °C |
Electrical Characteristics
| Duty Cycle | 100% |
|---|---|
| Coil Insulation | Class F 155 °C |
| Coil Voltage DC ($\approx$) | 24 VDC |
| Voltage Tolerance | +10% / -5% |
| Electrical Connection | PG9 EN 175301-803 Form B |
Hazardous Area Solenoid Valve Information
| Enclosure Series | 140 |
|---|---|
| Compatible with Valve Model Codes | BXS and SPR |
Materials of Construction
| Enclosure | Thermoplastic Resin enclosure and 316L stainless steel valve body as standard with aluminium options also available | |
|---|---|---|
| Tube | Brass | |
| Flange | Brass | |
| Plunger | Magnetic Steel | |
| Top Stop | Magnetic Steel | |
| O-ring Material | FKM – Fluoroelastomer | Media Temperature Range -10 to +50 °CAmbient Temperature Range -40 to +50 °C |
Electrical Characteristics
| Duty Cycle | 100% |
|---|---|
| Coil Insulation | Class F 155 °C |
| Coil Voltage DC ($\approx$) | 28 V DC |
| Voltage Tolerance | $\pm$ 10% |
| Electrical Connection | PG9 EN 175301-803 Form A |
پرسش و پاسخ دربارره سلونوئید ولو (شیر کنترل) روتورک – بیفولد
1. شیر برقی یا سلونوئید ولو چیست و چه کاربردی دارد؟
شیر برقی (Solenoid Valve) تجهیزی است که با نیروی الکترومغناطیسی مسیر عبور مایع یا گاز را باز یا بسته میکند. این وسیله در صنایع نفت و گاز، پتروشیمی، داروسازی و اتوماسیون صنعتی برای کنترل دقیق جریان سیالات استفاده میشود.
2. شیر برقی در صنعت ابزار دقیق چه نقشی دارد؟
در سیستمهای ابزار دقیق، شیر برقی رابط بین سیگنال الکتریکی و جریان سیال است. این تجهیز امکان کنترل دما، فشار و دبی را با سرعت و دقت بالا فراهم میکند و بخش اصلی فرآیندهای کنترلی محسوب میشود.
3. تفاوت شیر برقی نرمالی باز (NO) و نرمالی بسته (NC) چیست؟
شیر برقی نرمالی باز در حالت بدون برق باز است، در حالی که شیر برقی نرمالی بسته تنها با دریافت سیگنال الکتریکی باز میشود. انتخاب بین این دو نوع بستگی به نیاز فرآیند و ایمنی سیستم دارد.
4. چرا از شیر برقی در صنایع پتروشیمی و نیروگاهی استفاده میشود؟
به دلیل واکنش سریع، قابلیت قطع و وصل ایمن جریان و مقاومت در برابر شرایط پرخطر، شیر برقی در صنایع سنگین مانند پتروشیمی و نیروگاهها نقش حیاتی در افزایش ایمنی و کاهش خطرات دارد.
5. برندهای معتبر تولیدکننده شیر برقی کداماند؟
دو برند معتبر جهانی Rotork و Bifold از پیشروترین تولیدکنندگان شیر برقی در جهان هستند. محصولات آنها با استانداردهای بینالمللی Ex، SIL3 و NACE تولید شده و برای محیطهای پرخطر مناسباند.
6. شیر برقی پنوماتیک Rotork و Bifold چه ویژگیهایی دارد؟
شیرهای پنوماتیک این برندها از فولاد ضدزنگ 316L ساخته میشوند، مصرف انرژی بسیار پایین دارند (کمتر از ۱ وات) و برای فشارهای کاری تا ۵۰ بار طراحی شدهاند. این ویژگیها باعث دوام و بهرهوری بالا در صنایع میشود.
7. عملگر شیر برقی چه وظیفهای دارد؟
عملگر یا Operator وظیفه تبدیل انرژی الکتریکی به نیروی مکانیکی را دارد تا مسیر عبور سیال باز یا بسته شود. در مدلهای Rotork و Bifold، از طراحی آرمیچر صفحه تخت استفاده شده تا خطر خوردگی و قفل شدن کاهش یابد.
8. شیر برقی مستقیم و غیرمستقیم چه تفاوتی دارند؟
مدلهای DirectActing مستقیماً با نیروی الکترومغناطیسی باز و بسته میشوند، در حالی که مدلهای IndirectActing از فشار سیال برای کمک به عملکرد شیر استفاده میکنند. نوع مستقیم برای فشارهای بالا مناسبتر است.
9. محدوده دمای کاری شیر برقی چقدر است؟
شیرهای برقی صنعتی بسته به نوع آببندی میتوانند در بازه دمایی منفی ۶۰ تا مثبت ۱۳۰ درجه سانتیگراد کار کنند، که آنها را برای شرایط محیطی مختلف از جمله مناطق سرد و گرم مناسب میسازد.
10. آیا شیرهای برقی Rotork و Bifold قابلیت استفاده در مناطق پرخطر را دارند؟
بله، این شیرها دارای گواهینامههای Ex emb، Ex d و Ex ia هستند و با استاندارد SIL3 برای ایمنی بالا طراحی شدهاند. بنابراین در مناطق با خطر انفجار یا گازهای قابل اشتعال کاملاً ایمن و قابل اعتماد هستند.
