تامین و نصب آنالایزر ph و کانداکیویتی

همکاری شرکت ایمن کنترل سهند با نیروگاه سیکل ترکیبی عسلویه چه اهمیتی در تامین تجهیزات ابزار دقیق داشت؟

این همکاری، یک نمونه موفق از تامین، نصب و به کارگیری تجهیزات حیاتی ابزار دقیق در یک پروژه نیروگاهی حساس است؛ پروژه ای که در آن دقت اندازه گیری، پایداری عملکرد، ایمنی عملیاتی و کیفیت آب فرآیندی نقش مستقیم در بهره برداری مطمئن دارند.

همکاری شرکت ایمن کنترل سهند با نیروگاه سیکل ترکیبی عسلویه در زمینه تامین و نصب آنالایزر pH و Conductivity و دیگر تجهیزات مورد نیاز این بخش، یکی از رزومه های فنی قابل توجه این مجموعه محسوب می شود. این همکاری را می توان نمونه ای موفق از هم افزایی میان تامین کننده تخصصی ابزار دقیق، کارفرما و مجموعه بهره بردار دانست؛ همکاری ای که در نهایت به پیشبرد اهداف ملی در حوزه انرژی منجر شده است.

در این پروژه تجهیزاتی چون

Temperature Transmitter
MFR: Rosemount
model :3144P
sensor input: RTD(3-4-5 wire)Thermocouple Type(k-J-S….)
out put : 4…20ma loop – hart protocol -fieldbus – modbus
Power supply:10..50 Vdc
Body material :Aluminum epoxy and Ss316
intergal LCD
Atex EEx d IIC ex ia IP66PH and conductivity Analyser
mfr :Endress+Hauser
Model: Cm42
out put: 4..20 ma hart
input sensor: cls11d
atex certified

توسط شرکت ایمن کنترل سهند (ایمن کنترلز) تامین و با کارفرمایی شرکت فراب / POGC برای مصرف کننده نهایی یعنی نیروگاه سیکل ترکیبی عسلویه در پروژه به کار گرفته شده است. از منظر مهندسی، ارزش این همکاری فقط در تامین تجهیز خلاصه نمی شود؛ بلکه در انتخاب صحیح تجهیز متناسب با شرایط فرآیندی، الزامات ایمنی و پایداری بهره برداری نیز معنا پیدا می کند.

بررسی فنی و مهندسی تجهیزاتی که شرکت ایمن کنترل سهند در تامین آن ها نقش داشته است

دو تجهیز کلیدی این پروژه، Rosemount 3144P برای اندازه گیری و انتقال دقیق دما و Endress+Hauser Liquiline CM42 برای آنالیز pH و Conductivity هستند.

در پروژه های نیروگاهی و پالایشگاهی، انتخاب تجهیزات ابزار دقیق فقط بر اساس برند انجام نمی شود. تجهیز باید از نظر دقت، تاییدیه های ایمنی، سازگاری با سیستم کنترل و مقاومت در شرایط محیطی، پاسخگوی نیاز واقعی فرآیند باشد. در این پروژه نیز تجهیزاتی انتخاب شده اند که دقیقا برای سرویس های حساس صنعتی طراحی شده اند.

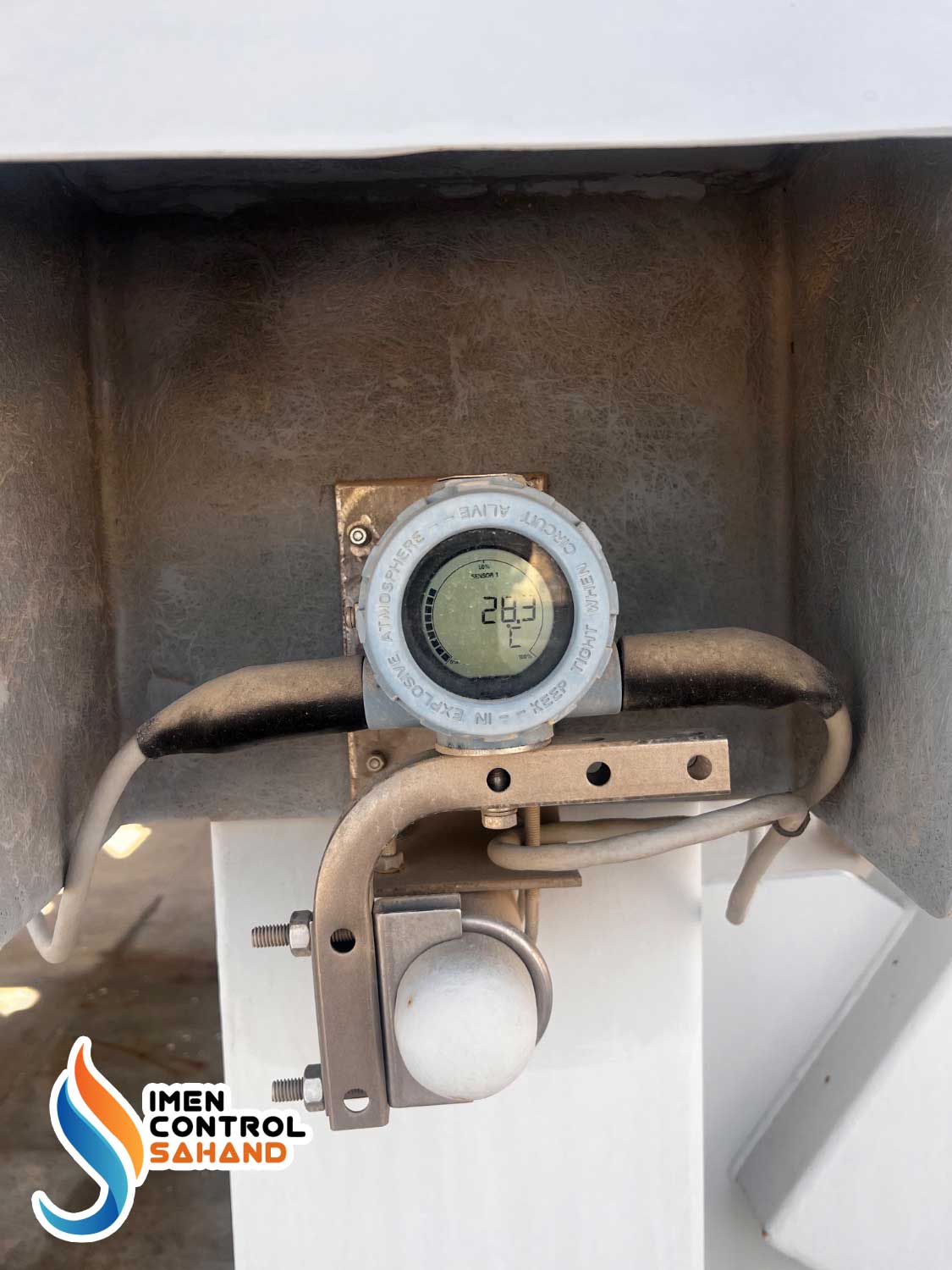

ترانسمیتر دما Rosemount 3144P چیست و چه نقشی در سیستم کنترل دارد؟

Rosemount 3144P یک ترانسمیتر دمای هوشمند فیلدی است که سیگنال سنسورهای دما را با دقت بالا به سیگنال استاندارد صنعتی تبدیل می کند و برای کاربردهای حساس نیروگاهی و فرآیندی گزینه ای قابل اعتماد است.

معرفی فنی Rosemount 3144P Temperature Transmitter

تجهیز Rosemount 3144P Temperature Transmitter یک Smart Field Temperature Transmitter است که سیگنال سنسورهای دما را دریافت و آن را به سیگنال استاندارد صنعتی برای ارسال به سیستم کنترل تبدیل می کند. شرکت سازنده این تجهیز Emerson – Rosemount است؛ برندی که در پروژه های نفت، گاز، پتروشیمی و نیروگاهی سابقه گسترده ای دارد.

Rosemount 3144P از چه نوع نصب و چه سنسورهایی پشتیبانی می کند؟

این تجهیز به صورت Head Mount و Field Mount قابل استفاده است و از انواع RTD و Thermocouple پشتیبانی می کند.

نوع نصب:

• Head Mount
• Field Mount

ورودی سنسور:

• RTD
• Pt100
• Pt1000
• Ni120
• 2-wire
• 3-wire
• 4-wire
• Thermocouple

انواع ترموکوپل قابل پشتیبانی:

• Type K
• Type J
• Type T
• Type E
• Type N
• Type S
• Type R
• Type B

این تنوع ورودی برای پروژه های صنعتی یک مزیت کلیدی است، چون امکان تطبیق تجهیز با سنسورهای موجود و شرایط مختلف فرآیندی را فراهم می کند.

خروجی ها و پروتکل های ارتباطی Rosemount 3144P چیست؟

این ترانسمیتر از خروجی 4–20 mA و پروتکل های صنعتی مانند HART، Foundation Fieldbus و Profibus PA پشتیبانی می کند.

• 4–20 mA Analog
• HART Protocol
• Foundation Fieldbus
• Profibus PA

تغذیه تقریبی:

• 10.5 – 42 VDC در نسخه HART

در عمل، این قابلیت ها باعث می شوند تجهیز هم در ساختارهای کلاسیک کنترلی و هم در معماری های هوشمند ابزار دقیق قابل استفاده باشد.

مشخصات فنی مهم و قابلیت های هوشمند 3144P کدام اند؟

دقت اندازه گیری بالا، قابلیت تشخیص خطا و پشتیبانی از سنسور پشتیبان، این تجهیز را برای سرویس های حیاتی بسیار مناسب کرده است.

دقت اندازه گیری حدود:

• ±0.1 °C یا ±0.04% of span

قابلیت های هوشمند:

• Sensor Drift Alert
• Sensor Backup
• Hot Backup
• Dual Sensor Measurement
• Diagnostics

این ویژگی ها در محیط واقعی صنعت بسیار مهم هستند. برای مثال، هشدار انحراف سنسور می تواند قبل از آن که خطای اندازه گیری به تصمیم گیری اشتباه در اتاق کنترل منجر شود، تیم نگهداری را مطلع کند.

جنس بدنه، درجه حفاظت و استانداردهای ضد انفجار 3144P چیست؟

این تجهیز با بدنه مقاوم، درجه حفاظت بالا و تاییدیه های معتبر ضد انفجار، برای نواحی صنعتی سخت و خطرناک طراحی شده است.

جنس بدنه:

• Aluminum Epoxy Coated
• Stainless Steel 316

درجه حفاظت:

• IP66
• IP67

استاندارد ضد انفجار:

• ATEX
• FM
• CSA
• IECEx

نمونه کلاس بندی:

• Ex d IIC T6
• Ex ia IIC T4

Rosemount 3144P در نیروگاه و پالایشگاه چه کاربردی دارد؟

این تجهیز دمای فرآیند را اندازه گیری و آن را به سیگنال استاندارد 4–20 mA برای ارسال به سیستم کنترل تبدیل می کند.

در صنایع فرآیندی، دما یکی از مهم ترین متغیرهای اصلی کنترل است. متغیرهای پایه در پالایشگاه معمولا شامل موارد زیر هستند:

• Temperature
• Pressure
• Flow
• Level

مدل 3144P دمای فرآیند را اندازه می گیرد و آن را به سیگنال استاندارد 4–20 mA برای سیستم کنترل ارسال می کند. این موضوع در کنترل پایدار فرآیند، حفاظت از تجهیزات و کاهش خطای بهره برداری اهمیت زیادی دارد.

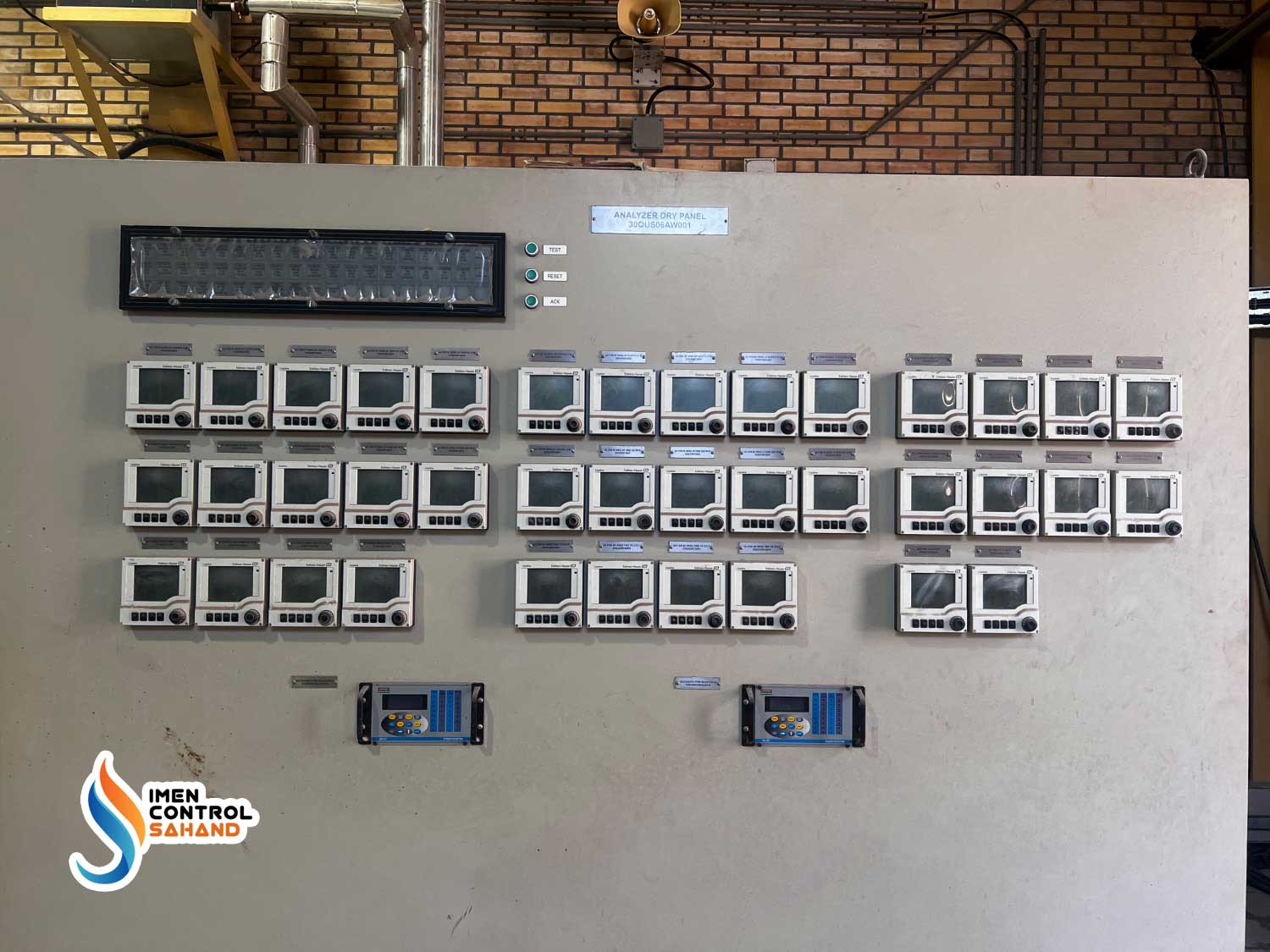

Endress+Hauser Liquiline CM42 چیست و در چه کاربردهایی استفاده می شود؟

Liquiline CM42 یک ترانسمیتر / آنالایزر صنعتی برای اندازه گیری pH، ORP، Conductivity و Dissolved Oxygen در صنایع فرآیندی است.

Endress+Hauser Liquiline CM42 برای کاربردهایی طراحی شده است که در آن ها پایش کیفیت سیال، دقت اندازه گیری و پایداری سیگنال اهمیت بالایی دارد. این تجهیز در صنایع نیروگاهی، پالایشگاهی، آب و فاضلاب و دیگر واحدهای فرآیندی به طور گسترده مورد استفاده قرار می گیرد.

مشخصات فنی و سازنده CM42 چیست؟

این تجهیز توسط Endress+Hauser ساخته شده و برای اندازه گیری چند پارامتر کلیدی شیمیایی و فرآیندی به کار می رود.

سازنده:

• Endress+Hauser

مدل:

• Liquiline M CM42

پارامترهای قابل اندازه گیری:

• pH
• ORP
• Conductivity
• Dissolved Oxygen

CM42 از چه سنسورهایی پشتیبانی می کند و مزیت Memosens چیست؟

این تجهیز از سنسورهای pH، ORP، Conductivity و اکسیژن پشتیبانی می کند و فناوری Memosens در آن مزایای مهمی مثل حذف نویز و کالیبراسیون مطمئن تر ایجاد می کند.

ورودی سنسور و پشتیبانی از سنسورهای:

• pH
• ORP
• Conductivity
• Oxygen

مزیت Memosens:

• ارتباط دیجیتال
• بدون نویز
• ضد رطوبت
• قابلیت کالیبراسیون در آزمایشگاه

در محیط های صنعتی که رطوبت، نویز الکتریکی و شرایط نصب چالش برانگیز هستند، این مزایا باعث افزایش پایداری داده و کاهش خطا در اندازه گیری می شوند.

خروجی، تغذیه، درجه حفاظت و استاندارد ضد انفجار CM42 چیست؟

CM42 از خروجی 4–20 mA و HART پشتیبانی می کند و با درجه حفاظت بالا و تاییدیه های ضد انفجار برای نواحی صنعتی مناسب است.

خروجی:

• 4–20 mA
• HART
• Profibus در برخی مدل ها

تغذیه معمول:

• 12 – 30 VDC

درجه حفاظت:

• IP66
• IP67

استاندارد ضد انفجار:

• ATEX
• Ex ia IIC T6

چرا اندازه گیری Conductivity در نیروگاه و پالایشگاه حیاتی است؟

اندازه گیری Conductivity یکی از مهم ترین شاخص های کنترل خلوص آب و میزان یون های محلول است و در جلوگیری از خوردگی، رسوب و آسیب تجهیزاتی نقش حیاتی دارد.

Conductivity در سیستم آب و بویلر چه چیزی را نشان می دهد؟

بالا رفتن Conductivity معمولا نشانه افزایش نمک ها، یون ها یا آلودگی در آب است.

کاربرد در پالایشگاه و نیروگاه، اندازه گیری Conductivity برای بررسی موارد زیر است:

• خلوص آب
• میزان یون ها
• کیفیت آب بویلر

در نیروگاه، یکی از حیاتی ترین کاربردها:

• Boiler Water Monitoring

اگر Conductivity بالا رود، یعنی احتمال حضور موارد زیر در سیستم افزایش یافته است:

• نمک
• یون
• آلودگی

این موضوع می تواند به پیامدهای زیر منجر شود:

• خوردگی
• رسوب
• آسیب توربین
• افت کیفیت بهره برداری

اصل اندازه گیری Conductivity چگونه است؟

در این روش، با قرار گرفتن دو الکترود فلزی در محلول و اعمال ولتاژ، میزان عبور جریان به غلظت یون ها وابسته می شود.

در فرآیند اندازه گیری:

• دو الکترود فلزی در محلول قرار می گیرند.
• با اعمال ولتاژ، جریان عبور می کند.
• هرچه یون بیشتر باشد، مقاومت کمتر می شود.
• هرچه مقاومت کمتر باشد، Conductivity بیشتر خواهد بود.

این اصل در ظاهر ساده است، اما در کاربردهای نیروگاهی و پالایشگاهی یکی از مهم ترین مبانی تصمیم گیری برای کنترل کیفیت آب، کاهش ریسک خوردگی و حفاظت از تجهیزات گران قیمت محسوب می شود.

ترکیب CM42 و CLS11D چه مزیتی در پروژه های صنعتی دارد؟

ترکیب CM42 + CLS11D باعث ارتباط دیجیتال پایدار، حذف نویز کابل، ذخیره اطلاعات کالیبراسیون و تسهیل راه اندازی می شود.

مزیت سیستم CM42 + CLS11D:

• ارتباط دیجیتال
• حذف نویز کابل
• ذخیره داده کالیبراسیون در سنسور
• قابلیت plug & play

این مزایا در پروژه هایی که توقف فرآیند هزینه بر است، اهمیت دو چندان دارند. از دید مهندسی نگهداری، چنین ترکیبی می تواند زمان سرویس، احتمال خطا و وابستگی به شرایط محیطی را کاهش دهد.

مقایسه فنی Rosemount 3144P و Endress+Hauser CM42 در این پروژه چیست؟

3144P برای اندازه گیری دقیق دما و انتقال آن به سیستم کنترل طراحی شده، در حالی که CM42 روی آنالیز کیفیت سیال و پایش پارامترهای شیمیایی تمرکز دارد.

تجهیز	نقش اصلی	پارامتر اندازه گیری	خروجی	مزیت کلیدی
Rosemount 3144P	ترانسمیتر دما	Temperature	4–20 mA / HART / Fieldbus	دقت بالا، تشخیص خطا، پشتیبانی از سنسورهای متنوع
Endress+Hauser CM42	ترانسمیتر / آنالایزر	pH / ORP / Conductivity / Oxygen	4–20 mA / HART	پایش کیفیت آب، ارتباط دیجیتال، سازگاری با Memosens

این پروژه، نمونه ای موفق از تامین تخصصی تجهیزات ابزار دقیق برای یک نیروگاه حساس است که در آن دقت اندازه گیری، ایمنی و قابلیت اطمینان عملیاتی در اولویت قرار داشته است.

• شرکت ایمن کنترل سهند در تامین تجهیزات کلیدی پروژه نیروگاه سیکل ترکیبی عسلویه نقش داشته است.
• Rosemount 3144P برای اندازه گیری دقیق دما و ارسال سیگنال پایدار به سیستم کنترل استفاده شده است.
• Endress+Hauser CM42 به همراه CLS11D برای اندازه گیری pH و Conductivity در سرویس های حساس آب و پساب به کار گرفته شده است.
• هر دو تجهیز از نظر صنعتی، ایمنی و بهره برداری بلندمدت، انتخاب هایی فنی و قابل اتکا هستند.
• این همکاری را می توان یک نمونه موفق از تامین مهندسی در راستای پایداری فرآیند و حفاظت از تجهیزات اصلی نیروگاه دانست.

سوالات متداول درباره تجهیزات تامین شده در پروژه عسلویه

چرا در نیروگاه سیکل ترکیبی اندازه گیری Conductivity اهمیت زیادی دارد؟

چون Conductivity شاخصی سریع و قابل اعتماد برای تشخیص آلودگی یونی در آب بویلر و آب فرآیندی است.

بالا رفتن این پارامتر می تواند نشانه ورود نمک ها، یون ها یا ناخالصی ها به سیستم باشد و اگر کنترل نشود، به خوردگی، رسوب و کاهش عمر تجهیزات منجر می شود.

آیا Rosemount 3144P فقط برای نیروگاه مناسب است؟

خیر، این تجهیز در پالایشگاه، پتروشیمی و هر صنعت فرآیندی نیازمند اندازه گیری دقیق دما قابل استفاده است.

پشتیبانی از سنسورهای متنوع، پروتکل های ارتباطی صنعتی و قابلیت های تشخیصی، آن را به گزینه ای چند منظوره در پروژه های ابزار دقیق تبدیل کرده است.

مهم ترین مزیت CM42 با سنسور CLS11D چیست؟

مهم ترین مزیت، ارتباط دیجیتال پایدار و کاهش خطاهای ناشی از نویز، رطوبت و کالیبراسیون نامناسب است.

این مزیت در محیط های صنعتی واقعی که شرایط نصب همیشه ایده آل نیست، تاثیر مستقیمی بر کیفیت داده های اندازه گیری دارد.

آیا تاییدیه های ATEX و Ex در این پروژه اهمیت عملی دارند؟

بله، این تاییدیه ها برای نصب ایمن تجهیزات در نواحی مستعد انفجار ضروری هستند.

در پروژه های نفت، گاز، پتروشیمی و برخی واحدهای نیروگاهی، انتخاب تجهیز بدون در نظر گرفتن کلاس بندی ناحیه و تاییدیه های ایمنی، ریسک فنی و عملیاتی ایجاد می کند.
