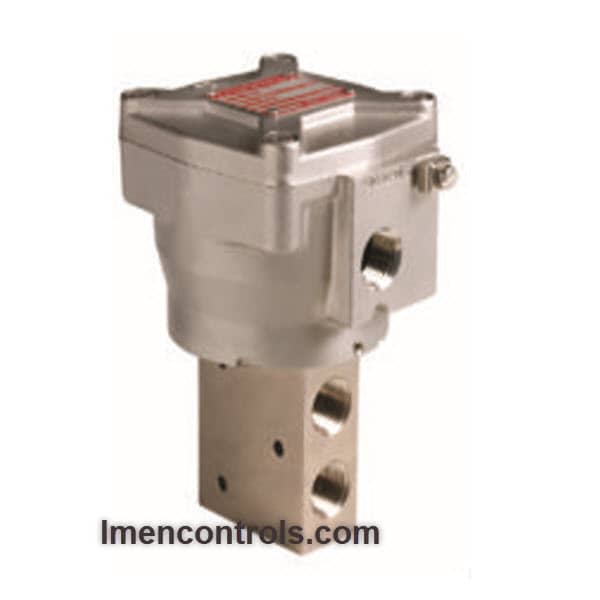

شیر برقی asco مدل WSNFET B327A102
ویژگی های محصول :
شیر برقی ASCO مدل WSNFET8327B102 از خانواده شیرهای سلونوئیدی سری 327 است که برای قطع و وصل الکترومغناطیسی سیال در سامانه های ابزار دقیق، کنترل فرایند و محیط های مستعد انفجار طراحی شده است. این مدل با عملکرد مستقیم و ساختار پاپت بالانس شده، برای کاربردهایی مناسب است که پاسخ سریع، عملکرد قابل اتکا و امکان کارکرد بدون حداقل فشار تفاضلی اهمیت دارد.
معرفی فنی شیر برقی ASCO WSNFET8327B102
WSNFET8327B102 یک شیر سلونوئیدی مستقیم و ضد انفجار از سری 327 برند ASCO است که برای کنترل قطع و وصل سیال به صورت الکتریکی استفاده می شود.
در این تجهیز، اعمال جریان الکتریکی به سیم پیچ باعث ایجاد میدان مغناطیسی و حرکت مکانیزم داخلی شیر می شود. عملکرد آن از نوع On/Off است؛ بنابراین برای باز و بسته کردن مسیر جریان طراحی شده و نباید با شیر کنترل مدولار یا تناسبی که دبی، فشار یا سطح را به صورت پیوسته تنظیم کند، اشتباه گرفته گرفته شود.
سری 327 از طراحی عملکرد مستقیم و پاپت بالانس شده استفاده می کند. این ساختار برای کاربردهای پایه جریان و مدارهای کنترلی مناسب است و در شرایطی که فشار تفاضلی کافی برای تحریک شیر وجود ندارد نیز مزیت عملیاتی دارد.
نوع تجهیز، کاربرد و کاربران هدف WSNFET B327A102
| عنوان | شرح |
|---|---|
| نوع تجهیز | شیر برقی یا Solenoid Valve با عملکرد مستقیم |
| خانواده محصول | ASCO Series 327 |
| کارکرد اصلی | قطع و وصل الکتریکی جریان سیال |
| محیط هدف | محیط های صنعتی عادی و مستعد انفجار، مطابق اجرای انتخاب شده |
| کاربران هدف | مهندسان ابزار دقیق، اتوماسیون صنعتی، تعمیرات، بهره برداری و خرید فنی |
| مرکز فروش | شرکت ایمن کنترل سهند |
این شیر می تواند در مدارهای فرمان، کنترل پایلوت شیرهای بزرگ تر، سیستم های پنوماتیک، خطوط گاز و برخی مدارهای آب و روغن مورد استفاده قرار گیرد. انتخاب نهایی باید بر اساس نوع سیال، فشار، دما، آب بندی، ولتاژ و الزامات محیط نصب انجام شود.
مشخصات فنی رسمی و قابل استناد WSNFET B327A102
مهم ترین مشخصات گزارش شده برای این مدل شامل عملکرد مستقیم، بدنه استنلس استیل 316L، فشار تفاضلی صفر تا 10 بار، حداکثر ویسکوزیته 65 سانتی استوکس و زمان پاسخ کمتر از 100 میلی ثانیه است.
| مشخصه | مقدار یا توضیح | ||
|---|---|---|---|
| برند | ASCO از مجموعه Emerson | ||
| مدل | WSNFET8327B102 | ||
| سری | 327 | ||
| نوع عملکرد | Electromagnetic Direct Acting | ||
| ساختار داخلی | Balanced Poppet | ||
| قطر اوریفیس گزارش شده | 5.7 میلی متر | ||
| ضریب جریان گزارش شده | Kv حدود 0.45 و Cv حدود 0.52 | Kv حدود 0.45 و Cv حدود 0.52 | 0 تا 10 بار |
| حداکثر ویسکوزیته | 65 سانتی استوکس | ||
| متریال بدنه | استنلس استیل AISI 316L | ||
| متریال اجزای داخلی | فولاد ضد زنگ، مطابق پیکربندی محصول | ||
| آب بندی ها | FPM، VMQ، NBR یا PTFE، بسته به اجرای انتخاب شده | ||
| زمان پاسخ | کمتر از 100 میلی ثانیه؛ مقدار دقیق به شرایط و پیکربندی وابسته است | ||
| ورودی کابل در اجرای ET | رزوه M20 x 1.5 |
هر یک از مقادیر فوق باید هنگام خرید با پلاک تجهیز، کد کامل سفارش و دیتاشیت نسخه نهایی تطبیق داده شود.
ویژگی های ضد انفجار WSNFET B327A102 و استانداردهای مرتبط
اجرای WSNF برای استفاده در محیط های خطرناک با محفظه ضد شعله و بدنه استیل ضد زنگ ارائه شده است.
- محفظه Flameproof یا Ex d برای کاربردهای مستعد انفجار.
- بدنه استنلس استیل 316L در اجرای WSNF.
- طبقه بندی گزارش شده: Ex d IIC و Ex tb IIIC.
- درجه حفاظت گزارش شده IP66 و IP67.
- انطباق گزارش شده با استانداردهای EN IEC 60079-0، EN IEC 60079-1 و EN IEC 60079-31.
- قابلیت SIL 3 بر اساس IEC 61508 در پیکربندی ها و شرایط تعیین شده توسط سازنده.
وجود عبارت SIL 3 به تنهایی به معنی مناسب بودن خودکار تجهیز برای هر حلقه ایمنی نیست. برای استفاده در یک SIF یا سیستم ESD باید نسخه گواهی، معماری سیستم، نرخ خرابی، شرایط نصب و محاسبات کامل ایمنی عملکردی بررسی شود.
سیالات و صنایع قابل استفاده
این خانواده برای کنترل هوا، گازهای بی اثر، آب و روغن، با توجه به سازگاری آب بندی و پیکربندی شیر، قابل بررسی است.
- سیستم های ابزار دقیق و کنترل فرایند
- مدارهای پایلوت شیرهای صنعتی
- واحدهای نفت، گاز و پتروشیمی
- صنایع شیمیایی و فرایندهای صنعتی
- سیستم های پنوماتیک و کنترل گاز
- برخی کاربردهای آب و روغن صنعتی
- سامانه های قطع اضطراری و مدارهای مرتبط با Functional Safety، در صورت تایید مهندسی
برای سیالات خورنده، دماهای بالا، روغن های خاص یا مواد شیمیایی، تنها انتخاب بدنه 316L کافی نیست. نوع الاستومر، دمای سیال، فشار و سازگاری شیمیایی آب بندی باید به صورت جداگانه بررسی شود.
تحلیل کد سفارش و Part Number
کد WSNFET8327B102 به خانواده سری 327 و اجرای ضد انفجار استیل ضد زنگ اشاره دارد اما تفسیر قطعی تمام کاراکترهاها باید با Order Information رسمی همان نسخه انجام شود.
| بخش کد | توضیح قابل استناد |
|---|---|
| WSNF | اجرای استنلس استیل با محفظه ضد شعله یا Flameproof |
| ET | اجرای دارای ورودی رزوه ای کابل M20 x 1.5، مطابق اطلاعات موجود |
| 8327 | خانواده محصول ASCO Series 327 |
| B102 | شماره پیکربندی یا Catalogue Number مربوط به اجرای محصول |
تجزیه نمونه WSNFET8327B102
در این کد، WSNF اجرای بدنه استنلس استیل و محفظه ضد شعله را مشخص می کند. بخش ET به نوع ورودی کابل مربوط است. عدد 8327 خانواده سری 327 و بخش B102 شناسه پیکربندی محصول است. اطلاعات رسمی برای تفسیر مستقل و قطعی تک تک کاراکترها فراتر از این موارد منتشر نشده است.
کیت یدکی
برای واریانت های 327B101 و 327B102، شماره کیت یدکی گزارش شده C132251 است. پیش از سفارش کیت، تطابق آن با کد کامل شیر، نوع آب بندی و نسخه محصول باید بررسی شود.
راهنمای انتخاب و خرید WSNFET B327A102
انتخاب صحیح این شیر به تطبیق همزمان محیط انفجاری، سیال، فشار، دما، آب بندی، سایز اتصال و مشخصات کویل وابسته است.
- کد کامل محصول را با نیاز پروژه و پلاک تجهیز تطبیق دهید.
- نوع ناحیه خطرناک و سطح حفاظت Ex مورد نیاز را بررسی کنید.
- فشار تفاضلی واقعی را در حالت حداقل و حداکثر محاسبه کنید.
- جنس آب بندی را بر اساس سیال و دمای کاری انتخاب کنید.
- ولتاژ و نوع برق کویل را پیش از سفارش تایید کنید.
- رزوه ورودی کابل M20 x 1.5 و گلند ضد انفجار سازگار را بررسی کنید.
- برای استفاده در مدار SIL، مدارک ایمنی و محاسبات حلقه را جداگانه کنترل کنید.
- فضای کافی برای بازدید، سیم کشی و تعویض کیت یدکی در نظر بگیرید.
ارزش خرید WSNFET8327B102 زمانی بیشتر است که پروژه به یک شیر On/Off صنعتی با اجرای ضد انفجار، بدنه مقاوم در برابر خوردگی و عملکرد مستقیم نیاز داشته باشد. این محصول جایگزین شیر کنترل مدولار نیست و برای تنظیم پیوسته دبی یا فشار انتخاب نمی شود.
نصب، راه اندازی و نگهداری
نصب باید توسط نیروی فنی آشنا با تجهیزات ضد انفجار و بر اساس دستورالعمل سازنده، الزامات پروژه و کدینگ دقیق محصول انجام شود.
- پیش از نصب، مسیر جریان، رزوه ها و سلامت بدنه و اتصالات را بررسی کنید.
- شیر امکان نصب در موقعیت های مختلف را دارد، اما دسترسی برای سرویس باید حفظ شود.
- از گلند و تجهیزات کابل کشی دارای تاییدیه سازگار با محفظه ضد انفجار استفاده کنید.
- اتصال الکتریکی، ولتاژ کویل و ارت را مطابق نقشه پروژه کنترل کنید.
- سیال ورودی باید از نظر ذرات و آلودگی کنترل شود تا احتمال گیرکردن پاپت کاهش یابد.
- در زمان تعمیرات، ایزولاسیون الکتریکی و قطع فشار خط الزامی است.
- آب بندی ها و کیت یدکی باید با کد فنی و شرایط سرویس مطابقت داشته باشند.
اطلاعات رسمی برای ارائه یک برنامه زمان بندی ثابت جهت تعمیرات دوره ای این مدل منتشر نشده است. دوره بازرسی باید بر اساس بحرانی بودن تجهیز، کیفیت سیال، تعداد سیکل، شرایط محیطی و دستورالعمل بهره بردار تعیین شود.
تفاوت شیر برقی و شیر کنترل
| ویژگی | WSNFET8327B102 | شیر کنترل |
|---|---|---|
| نوع فرمان | برقی و الکترومغناطیسی | برقی، پنوماتیکی یا هیدرولیکی |
| نوع کنترل | قطع و وصل | تنظیم پیوسته |
| کاربرد | ایزولاسیون، پایلوت و فرمان سریع | کنترل دبی، فشار، سطح یا دما |
| سیگنال رایج | ولتاژ کویل | 4 تا 20 میلی آمپر یا فرمان پنوماتیکی |
سوالات متداول
شیر برقی ASCO WSNFET8327B102 چیست؟
یک شیر سلونوئیدی مستقیم از سری 327 ASCO با اجرای ضد انفجار و بدنه استنلس استیل 316L است.
آیا این محصول ضد انفجار است؟
بله، اجرای WSNF برای محفظه ضد شعله و کاربرد در محیط های خطرناک ارائه شده است.
فشار کاری این شیر چقدر است؟
محدوده فشار تفاضلی گزارش شده برای سری مربوطه از صفر تا 10 بار است.
آیا شیر به حداقل فشار برای عملکرد نیاز دارد؟
عملکرد مستقیم آن امکان بررسی و استفاده در شرایط بدون حداقل فشار تفاضلی را فراهم می کند.
این شیر برای چه سیالاتی مناسب است؟
هوا، گازهای بی اثر، آب و روغن، مشروط به سازگاری آب بندی و شرایط فرایند.
آیا WSNFET8327B102 شیر کنترل مدولار است؟
خیر، این تجهیز برای قطع و وصل On/Off طراحی شده و شیر کنترل تناسبی نیست.
جنس بدنه این مدل چیست؟
بدنه اجرای WSNF از استنلس استیل AISI 316L ساخته می شود.
ورودی کابل مدل ET چیست؟
ورودی کابل اجرای ET به صورت رزوه M20 x 1.5 گزارش شده است.
آیا این مدل برای SIL مناسب است؟
قابلیت SIL 3 برای پیکربندی های مشخص گزارش شده است و استفاده نهایی نیازمند بررسی کل حلقه ایمنی است.
کیت یدکی این مدل چیست؟
برای واریانت های 327B101 و 327B102، کیت C132251 گزارش شده است؛ تطبیق نهایی پیش از سفارش ضروری است.
- Datasheet و مستندات فنی ASCO Series 327 موجود در مقاله
