بررسی تخصصی و راهنمای wiring terminal ABB au3063
ترمینال بلوک ABB AU3063 یک قطعه کلیدی در ترانسمیترهای فشار سری 2600T (به ویژه مدل 266HSH) است که وظیفه برقراری ارتباط الکتریکی در حلقه جریان 4-20 میلی آمپر با پروتکل HART را بر عهده دارد. شناخت دقیق این قطعه برای تکنسینهای ابزار دقیق جهت جلوگیری از خطاهای احتمالی در Loop و اطمینان از صحت دادهها حیاتی است.
مشخصات فنی و تحلیل عملکرد ABB AU3063
این ترمینال، نسخه استاندارد HART محسوب میشود و فاقد حفاظت Surge (برقگیر) داخلی است. بنابراین در محیطهایی که نوسانات شدید ولتاژ یا احتمال صاعقه وجود دارد، باید از تجهیزات حفاظتی جانبی در تابلو استفاده کرد. برخلاف مدلهای مشابه مانند AU3067، این قطعه تمرکز خود را بر سادگی و کارایی در حلقه استاندارد گذاشته است.
| مشخصه فنی | مقدار / وضعیت |
|---|---|
| کد محصول (Part Number) | AU3063 (Standard HART Terminal) |
| سازگاری با تجهیزات | ترانسمیترهای سری ABB 2600T (مدل 266HSH) |
| نوع خروجی | آنالوگ 4-20 میلی آمپر DC |
| حفاظت Surge | فاقد حفاظت داخلی |
| حداکثر سطح مقطع سیم | 2.5 میلیمتر مربع (معادل AWG 14) |
اصول سیم کشی و نصب ترمینال AU3063

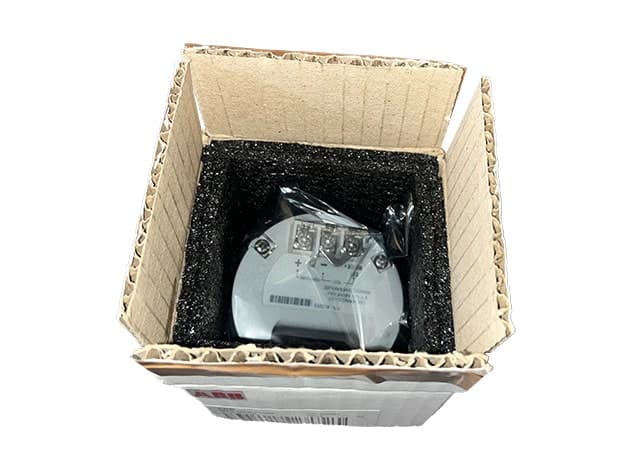

در عملیات نصب، توجه به جزئیات فیزیکی از بروز اختلالات نویز جلوگیری میکند. در مدل AU3063، سه ترمینال اصلی برای اتصال سیگنال و متر خارجی تعبیه شده است.
- ترمینالهای اصلی (Signal + / Signal -): این ترمینالها محل ورود کابل تغذیه و سیگنال هستند. اتصال صحیح قطبیت مثبت و منفی برای عملکرد صحیح ترانسمیتر الزامی است.
- نقاط تست (Test Points): در این ماژول نقاط مخصوص برای اتصال پروبهای مولتیمتر بدون نیاز به قطع کردن جریان حلقه در نظر گرفته شده است. این قابلیت در زمان عیبیابی (Troubleshooting) و کالیبراسیون در سایت اهمیت بسیار بالایی دارد.
- ارتباط HART: برای برقرار کردن ارتباط با هندهلد (HART Communicator)، وجود مقاومت حلقهای (Loop Resistance) حداقل 250 اهم در مسیر الزامی است. بدون این مقاومت، ارتباط دیجیتال روی بستر آنالوگ برقرار نخواهد شد.
تجربیات عملیاتی و نکات نگهداری wiring terminal ABB au3063
از دیدگاه نگهداری در سایتهای پتروشیمی، یکی از بزرگترین اشتباهات، نادیده گرفتن سطح مقطع سیم است. استفاده از سیمهایی با قطر بیش از 2.5 میلیمتر مربع میتواند به فیزیک ترمینال و پیچهای نگهدارنده آسیب جدی وارد کند که منجر به ایجاد اتصالات سست (Loose Connection) و نوسان در سیگنال 4-20 میلی آمپر میشود.
نکته فنی دیگر مربوط به محیطهای مرطوب و خورنده است. با توجه به اینکه ترمینالهای AU3063 در محفظه ترانسمیتر قرار دارند، حتماً از گلندهای (Cable Gland) با استاندارد ضد انفجار (Ex) مناسب استفاده کنید تا از ورود رطوبت به داخل محفظه ترمینال جلوگیری شود. ورود رطوبت، اکسیداسیون تدریجی اتصالات را به همراه دارد که خطای “Signal Drift” را ایجاد میکند.
سوالات متداول درباره wiring terminal ABB au3063
آیا میتوان AU3063 را در محیطهای دارای خطر انفجار استفاده کرد؟
بله، اما توجه داشته باشید که تاییدیه ضد انفجار به کل مجموعه ترانسمیتر بستگی دارد. این قطعه به عنوان ترمینال بلوک استاندارد در بدنه ترانسمیترهای ABB نصب میشود و باید مطابق با گواهینامههای ضد انفجار (Ex d / Ex ia) ذکر شده در پلاک ترانسمیتر استفاده شود.
تفاوت اصلی AU3063 با سریهای Surge دار چیست؟
تفاوت در مدارات حفاظتی است. در سریهایی نظیر AU3067، قطعات حفاظتی داخلی برای مقابله با ولتاژهای ناگهانی تعبیه شده است. اگر در پروژه خود سیستم حفاظت از صاعقه (SPD) متمرکز در تابلو ندارید، پیشنهاد میشود از مدلهای دارای Surge استفاده کنید.
آیا برای کالیبراسیون نیاز به باز کردن سیمها دارم؟
خیر، ترمینال بلوک AU3063 دارای نقاط تست اختصاصی است که اجازه میدهد بدون ایجاد وقفه در جریان حلقه (Loop Break)، ولتاژ یا جریان را توسط مولتیمتر اندازهگیری و پایش کنید.
