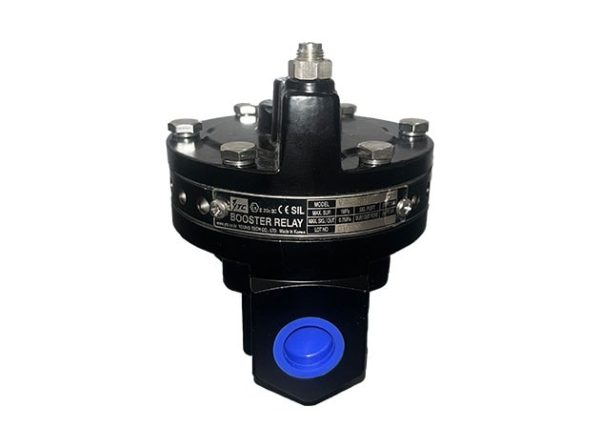

رله بوستر YTC مدل YT-310N1

بررسی فنی و مشخصات ولوم بوستر YT-310N1

ولوم بوستر مدل YT-310N1 یکی از تجهیزات کلیدی در سیستم‌های کنترل سیال و اتوماسیون صنعتی، ساخت کمپانی معتبر YTC (از زیرمجموعه‌های برند جهانی Rotork) است. وظیفه اصلی این رله پنوماتیکی، تقویت حجم هوای خروجی از پوزیشنر به سمت اکچویتور (عملگر) است. این تجهیز با دریافت سیگنال پنوماتیکی پایه، دبی بالایی از هوا را با نسبت فشار ۱:۱ تامین کرده و سرعت عملکرد شیرهای کنترلی بزرگ را به شکل چشمگیری افزایش می‌دهد. استفاده از پورت‌های قدرتمند 3/4″ NPT در این مدل، امکان انتقال حجم عظیمی از هوا را فراهم می‌کند که برای اکچویتورهای سایز بزرگ که نیازمند واکنش سریع به تغییرات سیگنال کنترلی هستند، حیاتی است.

 ولوم بوستر YT-310N1 برای سایت‌های پتروشیمی، پالایشگاه‌ها و نیروگاه‌هایی که از شیرهای کنترلی سایز بزرگ با زمان پاسخ‌دهی (Response Time) بحرانی استفاده می‌کنند، یک الزام فنی است. ترکیب بدنه مستحکم آلومینیومی، پورت‌های سایز بالا و سیستم بای‌پس هوشمند، این محصول Rotork YTC را به یکی از قابل‌اطمینان‌ترین ولومم بوسترهای بازار تبدیل کرده است.

تحلیل مهندسی و عملکردی رله بوستر YTC مدل YT-310N1

۱. پایداری و کنترل نوسان (Bypass Control):
یکی از چالش‌های اصلی در استفاده از ولومم بوسترها، پدیده نوسان یا Hunting در اکچویتور است. مدل YT-310N1 با بهره‌گیری از یک شیر بای‌پس قابل تنظیم، این مشکل را به طور کامل برطرف کرده است. این قابلیت به مهندسان ابزار دقیق اجازه می‌دهد تا با تنظیم دقیق بای‌پس، بین سرعت واکنش و پایداری سیستم، تعادل دینامیکی ایجاد کنند.

۲. ساختار Seat-to-Seat و Dead Band ثابت:
طراحی مکانیسم داخلی به صورت Seat-to-seat در مسیر تامین و تخلیه فشار، باعث ایجاد یک Dead Band ثابت و مشخص می‌شود. این ویژگی واکنش سریع تجهیز به تغییرات ناگهانی فشار تغذیه را تضمین کرده و دقت کنترل را ارتقا می‌دهد.

۳. بررسی ایمنی و قابلیت ضد انفجار (Explosion-Proof):
از نظر فنی، ولوم بوستر YT-310N1 یک تجهیز کاملاً پنوماتیکی-مکانیکی است و فاقد هرگونه مدار الکتریکی می‌باشد. به همین دلیل، این تجهیز ذاتاً ایمن (Intrinsically Safe) بوده و پتانسیل ایجاد جرقه الکتریکی ندارد. بنابراین، استفاده از آن در مناطق مستعد خطر و محیط‌های انفجاری (Hazardous Areas) کاملاً استاندارد و بلامانع است. علاوه بر این، اخذ گواهینامه ایمنی SIL3 نشان‌دهنده بالاترین سطح قابلیت اطمینان این تجهیز در سیستم‌های SIS (سیستم‌های ایمنی ابزار دقیق) است.

مشخصات فنی و امکانات کلیدی رله بوستر YTC مدل YT-310N1

– متریال بدنه: آلومینیوم دایکست (مقاوم در برابر خوردگی محیطی)
– سایز پورت‌های ورودی و خروجی (Supply/Output): 3/4 اینچ NPT
– سایز پورت سیگنال: 1/4 اینچ NPT
– نسبت تقویت فشار (Pressure Ratio): 1:1
– حداکثر فشار کاری مجاز: 10 بار (142 psi)
– محدوده دمای کاری استاندارد: -20 درجه سانتی‌گراد الی +70 درجه سانتی‌گراد
– فیلتراسیون داخلی: مجهز به فیلتر مش 100 در پورت ورودی جهت جلوگیری از نفوذ ذرات گرد و غبار
– گواهینامه ایمنی: تاییدیه SIL3 (مناسب برای لوپ‌های کنترلی حساس و ایمنی)
– نوع سیال کاری: هوای فشرده تمیز (Instrument Air)
