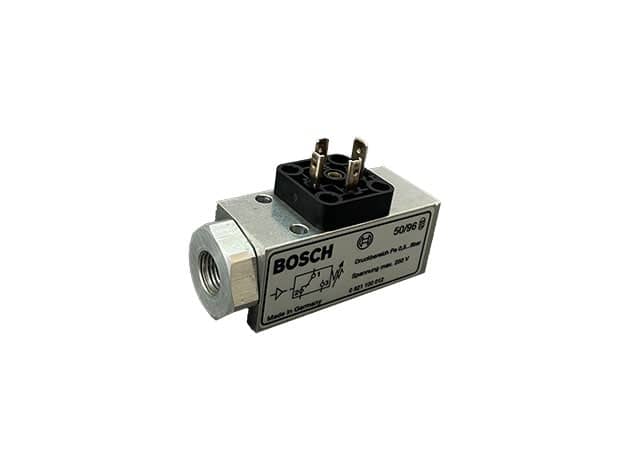

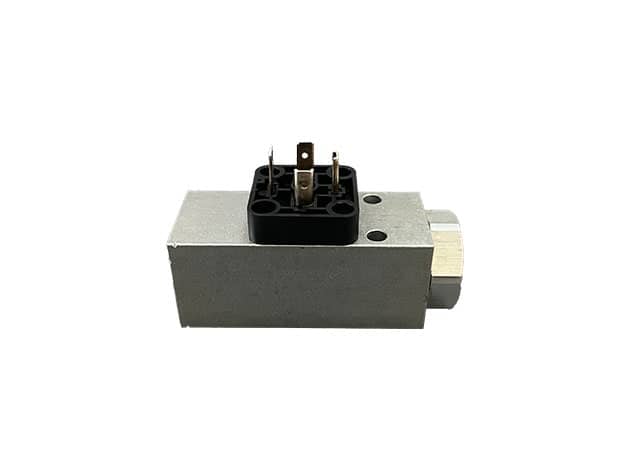

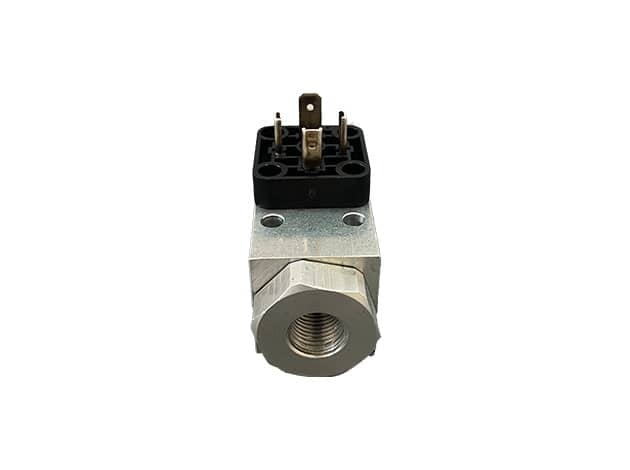

سوییچ پروسسور BOSCH 0 821 100 012
ویژگی های محصول :
معرفی و کاربرد Pressure Switch پنوماتیک Bosch
سوییچ فشار پنوماتیک ( Pneumatic Pressure Switch ) مدل BOSCH 0 821 100 012 برای کنترل وضعیت فشار در سیستم های پنوماتیک صنعتی طراحی شده است. این تجهیز با رسیدن فشار سیال به مقدار تنظیم شده، وضعیت کنتاکت الکتریکی را تغییر داده و امکان ارسال سیگنال دیجیتال به سیستم های کنترلی مانند PLC را فراهم می کند.
هویت سنجی تجهیز و رده بندی Instrumentation
در صنعت ابزار دقیق، برند Bosch در حوزه تجهیزات پنوماتیک سابقه گسترده ای دارد و بخش پنوماتیک آن پس از انتقال مالکیت با نام Aventics ادامه فعالیت داده است. مدل BOSCH 0 821 100 012 در دسته Pressure Switch های پنوماتیک قرار می گیرد. وظیفه اصلی این تجهیز تشخیص رسیدن فشار به نقطه تنظیم شده و ارسال فرمان سوئیچینگ برای کنترل یا مانیتورینگ سیستم های پنوماتیک است. این تجهیز برای اندازه گیری پیوسته فشار مانند Pressure Transmitter استفاده نمی شود.
استانداردهای ضد انفجار و کلاس حفاظتی
بر اساس اطلاعات فنی موجود، سوییچ BOSCH 0 821 100 012 دارای تاییدیه ضد انفجار ( ATEX ) نیست. درجه حفاظت IP65 که برای برخی نسخه های این خانواده ذکر شده است، تنها نشان دهنده مقاومت در برابر نفوذ گرد و غبار و پاشش آب بوده و به معنی مناسب بودن تجهیز برای محیط های انفجاری نیست. برای استفاده در مناطق مستعد انفجار ( Hazardous Areas ) باید از مدل هایی با گواهی معتبر ATEX یا IECEx استفاده شود.
جدول مشخصات فنی (Technical Datasheet)
پارامترهای کلیدی و عملیاتی این تجهیز در جدول زیر ارائه شده است:
| پارامتر فنی (Technical Parameter) | مقدار / مشخصات (Value / Specification) |
|---|---|
| نوع تجهیز (Device Type) | سوییچ فشار پنوماتیک ( Pneumatic Pressure Switch ) |
| محدوده فشار کاری (Operating Pressure Range) | حدود 0.5 تا 8 Bar |
| نوع خروجی (Output Type) | کنتاکت تغییر وضعیت دهنده SPDT ( Change Over Contact ) |
| کلاس حفاظتی (Protection Class) | IP65 در صورت تایید طبق دیتاشیت سازنده |
| محدوده دمای کاری (Operating Temperature) | بر اساس نسخه و مشخصات سازنده |
| جنس بدنه (Housing Material) | بدنه صنعتی مقاوم (نوع متریال باید طبق دیتاشیت سازنده بررسی شود) |
| حداکثر ولتاژ سوئیچینگ (Max Switching Voltage) | 250 VAC / 24 VDC |
ساختار سفارش و پارت نامبر (Order Information)
کد BOSCH 0 821 100 012 مشخص کننده مدل تجهیز است. هنگام خرید و تامین این قطعه باید مشخصات فنی مانند نوع اتصال، محدوده فشار و شرایط کاری با نیازهای سایت تطبیق داده شود. برخی مدل های جایگزین در خانواده تجهیزات پنوماتیک Aventics نیز ممکن است موجود باشند.
پروتکل های ارتباطی و روش تنظیم نقطه سوئیچینگ
این سوییچ فاقد پردازشگر دیجیتال بوده و از پروتکل هایی مانند HART یا Modbus پشتیبانی نمی کند. خروجی تجهیز به صورت کنتاکت خشک ( Dry Contact ) بوده و می تواند به ورودی دیجیتال PLC، رله یا سیستم کنترل متصل شود. تنظیم نقطه عملکرد ( Set Point Adjustment ) با مکانیزم تنظیم فشار و استفاده از مرجع فشار استاندارد انجام می شود.
پرسش و پاسخ فنی (F.A.Q)
سوییچ BOSCH 0 821 100 012 در چه سیالاتی کاربرد دارد؟
این تجهیز عمدتا برای هوای فشرده ( Compressed Air ) و سیالات گازی سازگار با متریال داخلی تجهیز در سیستم های پنوماتیک استفاده می شود. برای سیالات خورنده باید سازگاری مواد بررسی شود.
آیا این مدل از استاندارد ATEX پشتیبانی می کند؟
خیر، این مدل دارای تاییدیه ضد انفجار ATEX نیست. برای محیط های دارای خطر انفجار باید از تجهیزات دارای گواهی معتبر Ex استفاده شود.
نحوه تنظیم نقطه سوئیچینگ (Switching Point) چگونه است؟
تنظیم نقطه عملکرد با مکانیزم تنظیم داخلی تجهیز انجام می شود. برای تنظیم دقیق، فشار مرجع توسط تجهیزات کالیبراسیون اعمال شده و نقطه تغییر وضعیت کنتاکت بررسی می گردد.
