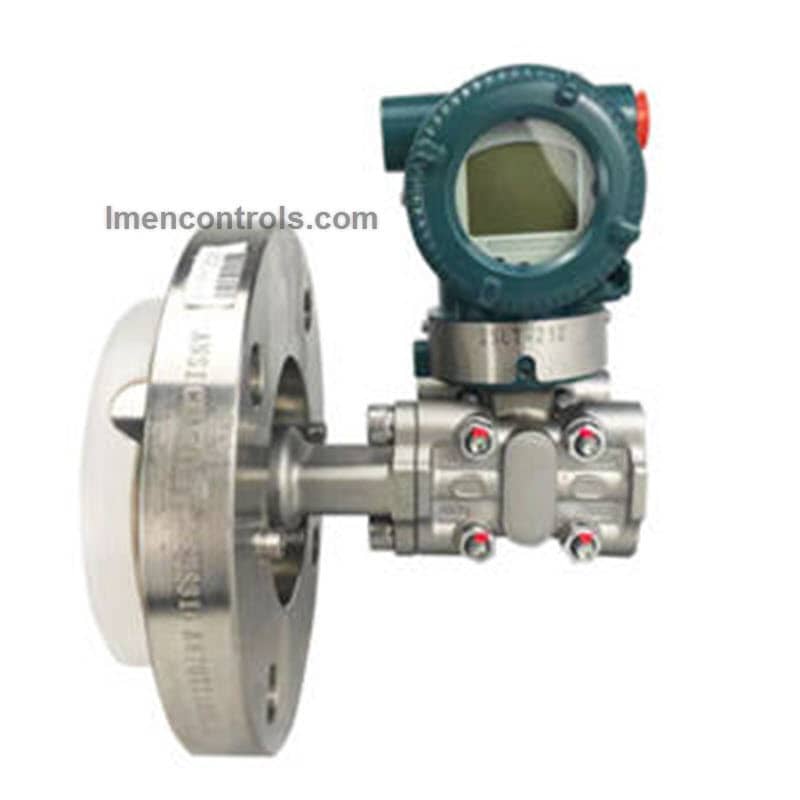

ترانسمیتر اختلاف فشار کپیلاری مدل EJAC80E

معرفی ترانسمیتر اختلاف فشار کپیلاری مدل EJAC80E

ترانسمیتر اختلاف فشار کپیلاری مدل EJAC80E یک سیستم دیافراگم سیل اختلاف فشار (Differential Pressure Diaphragm Seal System) از برند یوکوگاوا (Yokogawa Electric Corporation) است که برای اندازه گیری اختلاف فشار در فرایندهای حساس، خورنده، ویسکوز، داغ، سرد یا دارای احتمال گرفتگی طراحی شده است. این تجهیز با جداسازی سیال فرایندی از المان سنسینگ، دقت و پایداری اندازه گیری را در شرایط سخت فرایندی حفظ می کند.

در عمل، EJAC80E یک راهکار ابزار دقیق برای جاهایی است که استفاده از ایمپالس لاین معمولی ریسک خطا، گرفتگی، خوردگی یا تاخیر پاسخ را بالا می برد. در این سیستم، دیافراگم سیل و کپیلاری، فشار فرایندی را به ترانسمیتر منتقل می کنند و همین معماری، آن را برای اندازه گیری فلو (Flow)، لول (Level)، دانسیته (Density) و فشار (Pressure) مناسب می سازد.

هویت تجهیز و جایگاه EJAC80E در ابزار دقیق

EJAC80E یک ترانسمیتر مستقل به تنهایی نیست، بلکه یک سیستم است که از بخش ترانسمیتر اختلاف فشار و بخش دیافراگم سیل تشکیل می شود. این سیستم در خانواده یوکوگاوا برای کار با ترانسمیترهای سری EJA و در برخی مرجع ها با EJX نیز تعریف شده است. بنابراین در سفارش نهایی، هویت تجهیز فقط با کد EJAC80E کامل نمی شود و باید کد ترانسمیتر، نوع «دیافراگم سیل» (Diaphragm Seal)، متریال و گزینه های فرایندی نیز مشخص شوند.

از دید رده بندی ابزار دقیق، EJAC80E در گروه Pressure Measurement و به طور خاص در زیرگروه Differential Pressure Transmitter with Diaphragm Seal قرار می گیرد. مسئله اصلی که این تجهیز حل می کند، اندازه گیری اختلاف فشار در سرویس هایی است که سیال فرایندی نباید مستقیم وارد سنسور شود یا مسیر ایمپالس کلاسیک در آن ها عملکرد مطمئن ندارد.

برند سازنده در بازار ایران با نام یوکوگاوا (Yokogawa) شناخته می شود و نام انگلیسی رسمی سازنده Yokogawa Electric Corporation است. این تجهیز برای صنایع نفت و گاز، پتروشیمی، شیمیایی، بخار، آب و فاضلاب، و فرایندهای بهداشتی و صنعتی قابل استفاده است.

EJAC80E برای چه کاربردهایی طراحی شده است؟

دیافراگم سیل در این سیستم نقش یک Barrier یا سد فرایندی را ایفا می کند. این سد اجازه نمی دهد سیال داغ، خورنده، چسبنده، دارای ذرات جامد یا سمی مستقیما به محفظه سنجش فشار وارد شود. نتیجه، افزایش عمر تجهیز، کاهش ریسک خرابی و حفظ پایداری اندازه گیری است.

این تجهیز در اندازه گیری های حساس لول و فلو بسیار مهم است، زیرا خطای ناشی از گرفتگی ایمپالس لاین، تغییرات دما و اثرات ویسکوزیته سیال را تا حد زیادی کاهش می دهد. در سرویس هایی که بخار، سیالات با دمای بالا یا محیط های خلأ مطرح است، استفاده از دیافراگم سیل یک انتخاب مهندسی استاندارد محسوب می شود.

یکی از مزیت های فنی EJAC80E پاسخ نسبتا سریع آن است. در دیتاشیت مرجع، پاسخ سیستم حدود 200 میلی ثانیه ذکر شده و همین موضوع آن را برای فرایندهایی که به پاسخ دینامیکی خوب نیاز دارند، مناسب تر می کند.

ساختار فنی EJAC80E چگونه است؟

ساختار این سیستم بر پایه انتقال فشار از فرایند به دیافراگم (Diaphragm) و سپس انتقال آن از طریق سیال پرکننده (Fill Fluid) و کپیلاری (Capillary) به ترانسمیتر است. این معماری امکان نصب مستقیم یا با آرایش های متناسب با شرایط فرایندی را فراهم می کند.

در مدل های مرتبط با این خانواده، امکان استفاده از «دیافراگم سیل» (Diaphragm Seal) فلنجی Flush و Extended دیده می شود. این موضوع به طراح فرایند اجازه می دهد بین سازگاری مکانیکی، محدوده دمایی و دقت انتقال فشار، بهترین تعادل را انتخاب کند.

در پروژه های صنعتی، انتخاب درست سیال پرکننده و طول کپیلاری از نظر تاخیر پاسخ، اثرات دمای محیط و اختلاف ارتفاع نصب اهمیت جدی دارد. به همین دلیل EJAC80E را باید یک سیستم مهندسی شده دانست، نه صرفا یک قطعه ابزار دقیق منفرد.

جدول مشخصات فنی EJAC80E

نکته مهم این است که فایل مرجع EJAC80E، تمام مشخصات الکتریکی ترانسمیتر را به صورت کامل ارائه نمی دهد و بخشی از اطلاعات باید از دیتاشیت ترانسمیتر سازگار، مثل EJA110E یا EJA430E، استخراج شود. بنابراین برای ارائه دیتاشیت نهایی پروژه، باید کد سیستم سیل و کد بخش ترانسمیتر همزمان بررسی شوند.

رنج اندازه گیری و شرایط کاری

رنج اندازه گیری EJAC80E به نوع فلنج، نوع «دیافراگم سیل» (Diaphragm Seal) و سیال پرکننده وابسته است. برای نسخه های فلنجی، بازه های مختلفی برای span و range تعریف شده که از محدوده های پایین تا فشارهای نسبتا بالا را پوشش می دهند. این تنوع باعث می شود تجهیز برای سرویس های گوناگون صنعتی قابل انتخاب باشد.

دمای فرایند نیز به کد Fill Fluid وابسته است. برای برخی کدها، محدوده دمای فرایند از دماهای بسیار پایین تا حدود 315 درجه سلسیوس قابل پوشش است. در مقابل، برای سرویس های خاص یا سیالات ویژه، باید کد مناسب سیال پرکننده و متریال دیافراگم انتخاب شود تا پایداری اندازه گیری حفظ شود.

در نصب های عملی، رعایت اختلاف ارتفاع مناسب بین نقطه اتصال فرایندی و ترانسمیتر اهمیت دارد. در دیتاشیت، برای ترانسمیتر اختلاف فشار، نصب حداقل 600 میلی متر پایین تر از اتصال سمت فشار بالا توصیه شده است تا اثرات هیدرواستاتیک و خطای ناشی از شرایط نصب کاهش یابد.

آیا EJAC80E تاییدیه ضد انفجار دارد؟

خود دیتاشیت سیستم دیافراگم سیل EJAC80E به تنهایی جدول کامل ATEX یا IECEx را برای همه حالت ها ارائه نمی کند. تاییدیه های ضد انفجار، Flameproof یا Explosion-proof معمولا به بخش ترانسمیتر و کدهای انتخابی آن وابسته هستند، نه صرفا به کد فروش.

به بیان فنی، اگر پروژه در ناحیه مستعد انفجار (Hazardous Area) اجرا می شود، باید گواهی های Ex از دیتاشیت ترانسمیتر سازگار مانند EJA110E یا EJA430E استخراج شوند. در نتیجه، انتخاب EJAC80E بدون تعیین کد ترانسمیتر، برای مشخص کردن ATEX یا IECEx کافی نیست.

در پروژه های صنعتی، معمولا باید کلاس های حفاظتی، نوع حفاظت، دمای سطح، و منطقه بندی گاز یا غبار هم بررسی شود. پس برای سفارش نهایی، سند Approval باید با محل نصب، استاندارد سایت و کشور بهره بردار تطبیق داده شود.

پروتکل های ارتباطی و سیگنال خروجی

سیستم EJAC80E به خودی خود پروتکل ارتباطی مستقل ندارد، چون تابع ترانسمیتر متصل به آن است. با این حال، در خانواده ترانسمیترهای سازگار یوکوگاوا، خروجی های رایج شامل 4 تا 20 میلی آمپر (4-20 mA) همراه با HART یا BRAIN دیده می شود.

در سیستم های 4 تا 20 میلی آمپر، پروتکل HART روی همان سیگنال آنالوگ سوار می شود و امکان تنظیم، مانیتورینگ و تشخیص عیب از راه دور را فراهم می کند. این ویژگی برای بهره برداری صنعتی بسیار مهم است، چون هم سازگاری با DCS و PLC را حفظ می کند و هم پارامترهای تشخیصی را در اختیار کاربر می گذارد.

در پروژه هایی که ارتباط دیجیتال پیشرفته تر نیاز است، باید نسخه ترانسمیتر را جداگانه بررسی کرد. اما در سطح کاربردی، برای این خانواده معمولا HART و در برخی نسخه ها BRAIN رایج تر از سایر پروتکل ها هستند.

ساختار کد سفارش EJAC80E چگونه تحلیل می شود؟

کد سفارش این تجهیز فقط یک Part Number ساده نیست، بلکه از چند لایه تشکیل می شود. این لایه ها شامل کد سیستم سیل، کد ترانسمیتر، نوع فلنج یا اتصال فرایندی، جنس قطعات در تماس با سیال، نوع سیال پرکننده، طول کپیلاری، گزینه های الکتریکی و در صورت نیاز، تاییدیه های ایمنی و انفجاری است.

در تحلیل سفارش، باید اول مشخص شود تجهیز برای direct mounted است یا آرایش دیگری دارد. سپس باید نوع فلوید فرایندی، بازه دمایی، فشار کاری، نیاز به Flush یا Extended flange و سازگاری با ترانسمیتر انتخاب شود. بدون این داده ها، ارائه Part Number نهایی از نظر مهندسی درست نیست.

به طور خلاصه، سفارش EJAC80E از سه رکن اصلی تشکیل می شود: کد سیستم دیافراگم سیل، کد ترانسمیتر و کد گزینه ها. این ساختار در پروژه های EPC و خرید صنعتی بسیار مهم است، چون یک تغییر کوچک در متریال یا کد اتصال، کل سفارش را عوض می کند.

نمونه منطق سفارش و کدگذاری

در منطق سفارش این خانواده، انتخاب های زیر باید روشن باشند: نوع «دیافراگم سیل» (Diaphragm Seal) ، سایز فلنج، نوع اتصال فرایندی، جنس دیافراگم، سیال پرکننده، کد نصب، و نوع ترانسمیتر سازگار. اگر سیستم برای سرویس بهداشتی، خلأ بالا، یا سیال سمی انتخاب شود، گزینه های انتخابی محدودتر و حساس تر می شوند.

در سفارش های واقعی، معمولا مهندس ابزار دقیق ابتدا مشخصات P&ID، دمای طراحی، فشار طراحی، نوع سیال و کلاس فلنج را بررسی می کند، سپس از روی آن ها سازگاری سیل را تعیین می کند. بنابراین بهترین روش این است که Part Number را بر اساس دیتا شیت و شرایط پروژه تولید کرد، نه برعکس.

اگر پروژه شما نیاز به کد دقیق سفارش دارد، باید علاوه بر EJAC80E، مدل ترانسمیتر پایه، span، output, approval, housing, electrical entry و accessories هم مشخص شوند. این همان جایی است که خطای سفارش در خرید ابزار دقیق معمولا رخ می دهد.

روش کالیبراسیون و نگهداری دوره ای

کالیبراسیون این تجهیز عملا به کالیبراسیون ترانسمیتر متصل به آن وابسته است. چون خود سیل دیافراگمی یک واسطه انتقال فشار است، برنامه کالیبراسیون باید هم برای صحت سنجی الکتریکی ترانسمیتر و هم برای بررسی وضعیت مکانیکی سیل و کپیلاری تعریف شود.

در نگهداری دوره ای، چند کنترل کلیدی اهمیت دارد: بررسی نشتی، بررسی تغییر شکل دیافراگم، کنترل سلامت کپیلاری، ارزیابی اثر دمای محیط، و کنترل درستی نصب و اختلاف ارتفاع. در سرویس های حساس، تغییرات تدریجی Fill Fluid یا آسیب های مکانیکی می توانند روی Zero Drift اثر بگذارند.

از نظر عملی، اگر خروجی ترانسمیتر در ناحیه Zero یا Span رفتار غیرمنتظره نشان دهد، باید علاوه بر خود transmitter، وضعیت remote seal, capillary and fill fluid هم بررسی شود. این نکته باعث می شود عیب یابی این تجهیز با یک ترانسمیتر معمولی تفاوت داشته باشد.

نقاط قوت فنی EJAC80E

نخستین مزیت EJAC80E، افزایش قابلیت اطمینان در سرویس های دشوار است. دومین مزیت، حفاظت از المان سنجش در برابر سیالات مهاجم یا آلوده است. سومین مزیت، امکان استفاده در گستره وسیعی از شرایط فرایندی است که برای بسیاری از ترانسمیترهای استاندارد چالش ایجاد می کند.

از دید بهره برداری، این سیستم برای واحدهایی که توقف فرایند هزینه بر است، یک انتخاب هوشمندانه محسوب می شود. اگرچه هزینه اولیه آن از یک ترانسمیتر ساده بالاتر است، اما در چرخه عمر تجهیز، کاهش خرابی و افزایش پایداری اندازه گیری، توجیه فنی و اقتصادی ایجاد می کند.

به همین دلیل EJAC80E در پروژه هایی که دقت، دوام، و مقاومت در برابر شرایط سخت اولویت دارند، یک گزینه جدی و مهندسی شده است.

EJAC80E دقیقا چه تجهیزی است؟
EJAC80E یک سیستم دیافراگم سیل اختلاف فشار (Differential Pressure Diaphragm Seal System) از یوکوگاوا است که برای اتصال به ترانسمیترهای اختلاف فشار استفاده می شود.

آیا EJAC80E خودش ترانسمیتر مستقل است؟
خیر. EJAC80E یک سیستم است و برای عملکرد کامل به ترانسمیتر سازگار مانند EJA110E یا EJA430E نیاز دارد.

کاربرد اصلی EJAC80E چیست؟
این تجهیز برای اندازه گیری فلو، لول، دانسیته و فشار در سیالات داغ، خورنده، ویسکوز، سمی یا دارای احتمال گرفتگی استفاده می شود.

آیا این تجهیز برای سرویس های خلأ مناسب است؟
بله، در برخی کدهای Fill Fluid و شرایط طراحی، قابلیت استفاده در سرویس های خلأ بالا را دارد و برای این کاربرد طراحی شده است.

خروجی الکتریکی آن چیست؟
خروجی نهایی تابع ترانسمیتر متصل است، اما در خانواده سازگار معمولا 4 تا 20 mA همراه با HART یا BRAIN دیده می شود.

آیا EJAC80E پروتکل HART دارد؟
خود سیل پروتکل ندارد، اما در صورت استفاده با ترانسمیتر سازگار، HART روی سیگنال 4 تا 20 میلی آمپر قابل دسترسی است.

آیا این تجهیز تاییدیه ATEX یا IECEx دارد؟
تاییدیه های ضد انفجار به کد ترانسمیتر و پیکربندی نهایی وابسته است و باید از دیتاشیت و Approval سند ترانسمیتر سازگار بررسی شود.

چرا دیافراگم سیل در ابزار دقیق مهم است؟
چون از ورود مستقیم سیال فرایندی به سنسور جلوگیری می کند، عمر تجهیز را افزایش می دهد و خطای ناشی از گرفتگی و خوردگی را کم می کند.

کالیبراسیون این تجهیز چگونه انجام می شود؟
کالیبراسیون عملا با ترانسمیتر انجام می شود، اما باید سلامت دیافراگم، کپیلاری، Fill Fluid و شرایط نصب هم کنترل شود.

مهم ترین عامل در انتخاب EJAC80E چیست؟
سازگاری کد «دیافراگم سیل» (Diaphragm Seal) با سیال فرایندی، دمای طراحی، فشار طراحی، نوع فلنج و ترانسمیتر منتخب، مهم ترین عامل در انتخاب درست است.

رفرنس های متن و محتوا درباره این تجهیز

• Yokogawa Electric Corporation, GS01C25W01-01EN: Differential Pressure Diaphragm Seal System
• Yokogawa official product page: EJXC80A, EJAC80E Direct Mounted Diaphragm Seal System
• Yokogawa Electric Corporation, GS01C31B01-01EN: EJA110E Differential Pressure Transmitter
