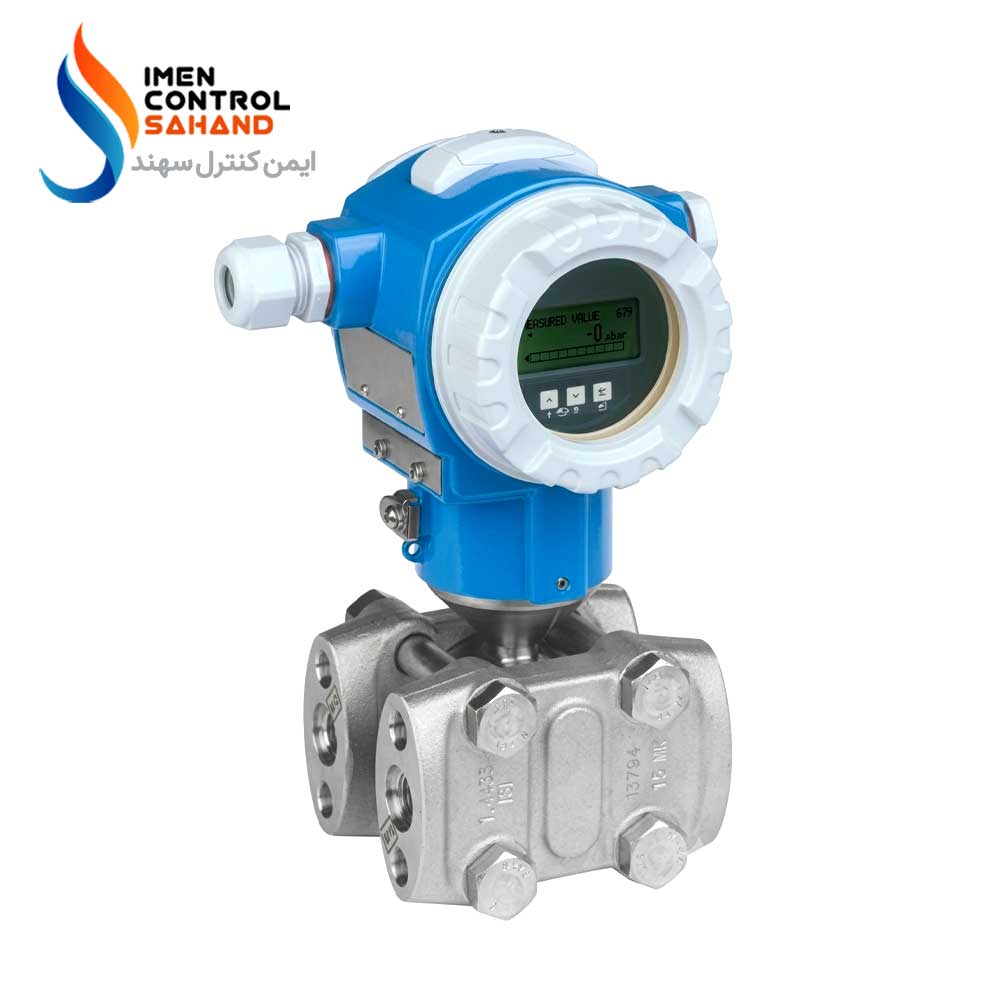

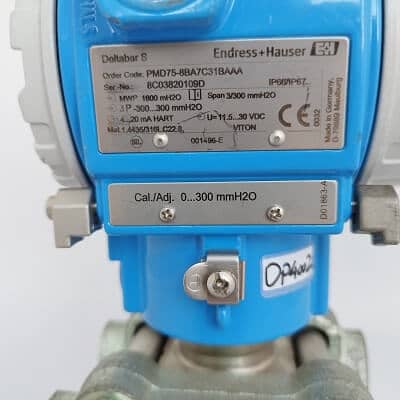

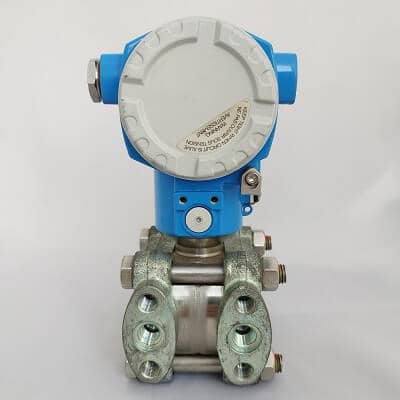

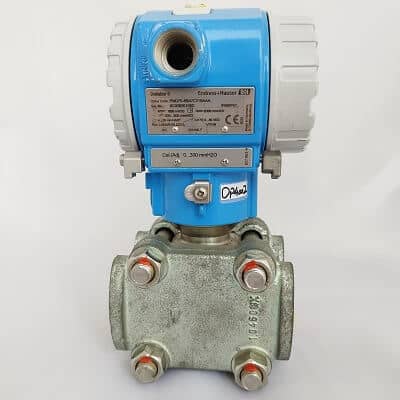

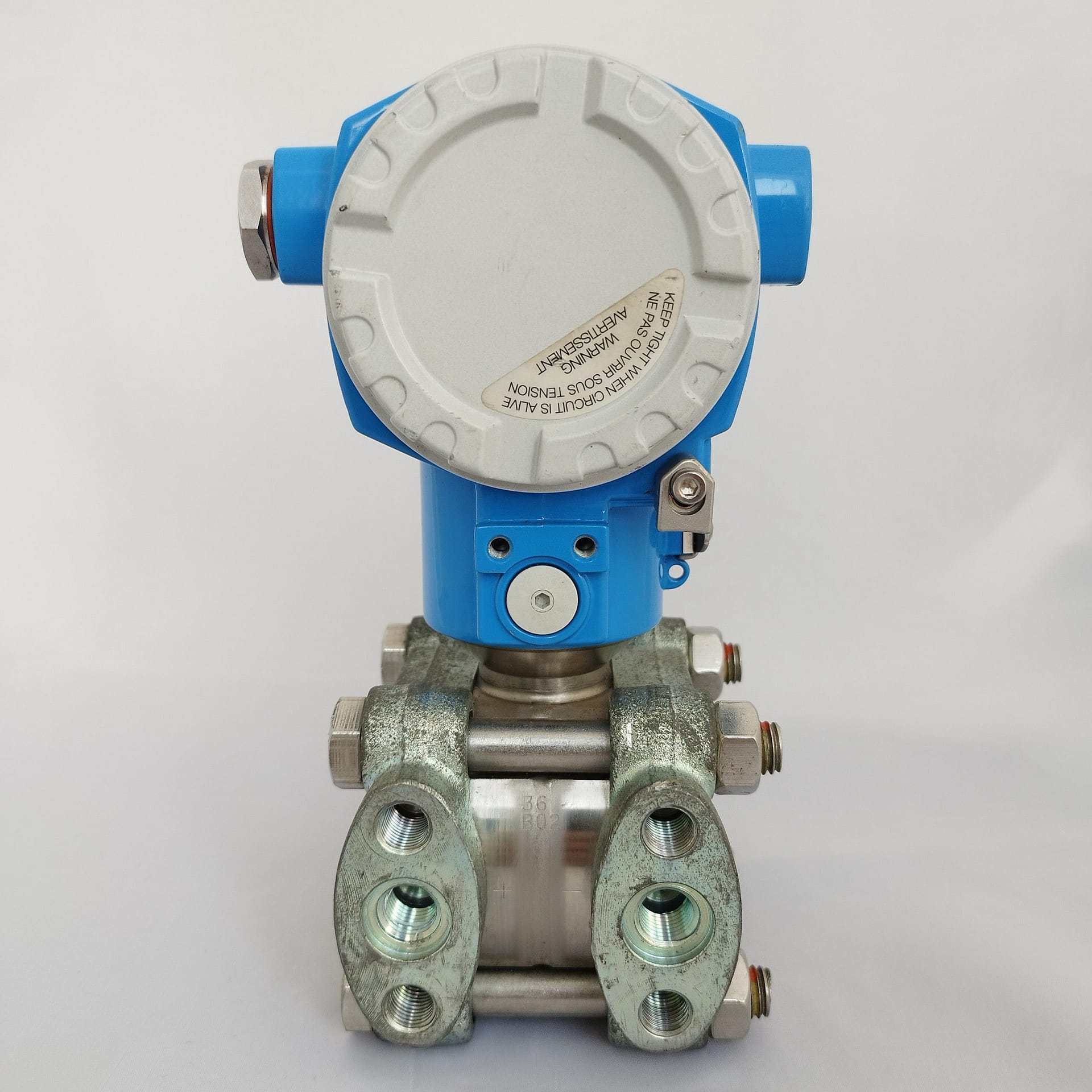

ترانسمیتر اختلاف فشار سری PMD75

ترانسمیتر اختلاف فشار سری PMD75 چیست؟

ترانسمیتر اختلاف فشار سری PMD75 از خانواده Deltabar S برند Endress+Hauser است و برای اندازه گیری اختلاف فشار، فشار، دبی، سطح، حجم و جرم در کاربردهای صنعتی دقیق طراحی شده است.

PMD75 یک ترانسمیتر اختلاف فشار صنعتی پیشرفته است که برای اندازه گیری دقیق اختلاف فشار، سطح، دبی، حجم و جرم در شرایط فرایندی سخت طراحی شده است. این تجهیز با دقت بالا، پشتیبانی از پروتکل های صنعتی رایج، امکان کار در دماهای بالا، پشتیبانی از SIL3 و تنوع بالای پیکربندی، در رده ابزار دقیق حرفه ای قرار می گیرد.

اگر هدف، انتخاب یک تجهیز صرفا برای خواندن اختلاف فشار باشد، شاید گزینه های ساده تر هم وجود داشته باشند. اما اگر دقت، پایداری، سازگاری با اتوماسیون صنعتی و قابلیت سفارشی سازی مهم باشد، PMD75 یک انتخاب جدی و مهندسی است.

اگر بخواهیم خیلی مستقیم بگوییم، PMD75 یک ترانسمیتر اختلاف فشار صنعتی برای فرایندهایی است که دقت، پایداری، تحمل فشار بالا و قابلیت اطمینان در آن ها مهم است. این دستگاه هم در اندازه گیری های ساده اختلاف فشار و هم در کاربردهای محاسباتی پیچیده تر مثل سطح در مخازن تحت فشار، دبی بر اساس المان اولیه و اندازه گیری سیالات داغ عملکرد قابل اتکایی دارد.

بر اساس دیتاشیت محصول ، این مدل در خانواده PMD75 / FMD77 / FMD78 قرار می گیرد و با پروتکل های HART، PROFIBUS PA و FOUNDATION Fieldbus عرضه می شود. همچنین برای محیط های صنعتی سنگین، نسخه های مناسب نواحی مستعد انفجار و کاربردهای فرایندی خاص نیز در دسترس است.

PMD75 در چه کاربردهایی استفاده می شود؟

PMD75 برای اندازه گیری دقیق اختلاف فشار در فرایندهایی استفاده می شود که پایداری طولانی مدت و تحمل شرایط سخت فرایندی اهمیت دارد.

کاربردهای اصلی این سری شامل موارد زیر است:

• اندازه گیری دبی حجمی یا جرمی گازها، بخارات و مایعات با استفاده از المان های اولیه اندازه گیری
• اندازه گیری سطح در مخازن تحت فشار یا مخازنی که شرایط فرایندی پیچیده دارند
• پایش اختلاف فشار فیلترها، پمپ ها و مسیرهای فرایندی
• اندازه گیری در دماهای بالا، تا 400 درجه سانتی گراد در صورت استفاده از سیستم دیافراگم سیل
• کاربردهای صنعتی که به سیگنال پایدار و قابل اعتماد نیاز دارند

در عمل، PMD75 زمانی انتخاب می شود که کاربر فقط به یک سیگنال خام اختلاف فشار نیاز ندارد، بلکه به یک پلتفرم اندازه گیری چندمنظوره با قابلیت پیکربندی، عیب یابی و خروجی صنعتی استاندارد نیاز دارد.

اصل اندازه گیری PMD75 چگونه است؟

PMD75 اختلاف فشار دو سمت فرایند را روی یک غشای فلزی حس می کند و این تغییر فشار را از طریق سیال پرکننده به عنصر اندازه گیری منتقل می کند.

در دیتاشیت توضیح داده شده که دو فشار وارد شده روی غشا باعث تغییر در پل مقاومتی نیمه هادی می شوند و این تغییر الکتریکی پردازش می شود تا خروجی دقیق اندازه گیری تولید شود. این ساختار باعث می شود دستگاه در برابر نوسانات فرایندی، فشار اضافه بار و شرایط کاری سنگین عملکرد قابل قبولی داشته باشد.

ویژگی های فنی مهم PMD75

PMD75 برای فرایندهای صنعتی دقیق طراحی شده و چند مشخصه کلیدی آن را از بسیاری از ترانسمیترهای رایج متمایز می کند.

از دید مهندسی، عدد دقت وقتی ارزش واقعی دارد که کنار پایداری بلندمدت و رفتار دستگاه در شرایط دمایی و فشاری مختلف دیده شود. PMD75 در همین نقطه امتیاز می گیرد، چون دیتاشیت فقط روی دقت لحظه ای تکیه نمی کند و موضوع پایداری، اضافه بار، جبران اثرات محیطی و قابلیت پایش دستگاه را هم مطرح می کند.

رنج اندازه گیری و سلول های فشار PMD75

رنج اندازه گیری این سری بسته به نوع سلول و نسخه انتخابی متفاوت است و برای کاربردهای مختلف از فشارهای پایین تا فشارهای بسیار بالا پوشش داده می شود.

طبق فایل مرجع، برای سلول های نامی PN 160 بازه اندازه گیری از 10 mbar تا 40,000 mbar است و برای PN 420 بازه از 100 mbar تا 40,000 mbar اعلام شده است. همچنین نسخه هایی از سلول های PMD75 تا 160 bar و در برخی پیکربندی ها تا 250 bar و بالاتر نیز پوشش دارند.

این تنوع باعث می شود PMD75 فقط برای یک کاربرد خاص نباشد. مثلا:

• در خطوط فرایندی متوسط، نسخه های با رنج پایین تر برای دقت بهتر مناسب هستند
• در فرایندهای پرفشار، نسخه های PN بالاتر و سلول های مقاوم تر انتخاب می شوند
• در کاربردهای سطح یا فشار تفاضلی حساس، انتخاب حداقل Span قابل کالیبراسیون اهمیت زیادی دارد

حداقل Span قابل کالیبراسیون

برای برخی سلول های PMD75، حداقل Span قابل کالیبراسیون تا 1 mbar گزارش شده است و در بعضی حالت ها به مقادیر پایین تر نیز می رسد. این موضوع در کاربردهایی مثل سطح مخازن، فیلترها و اختلاف فشارهای کوچک اهمیت عملی زیادی دارد.

فشار مجاز، اضافه بار و ایمنی مکانیکی

یکی از نقاط مهم در انتخاب ترانسمیتر اختلاف فشار، توانایی تحمل فشار کاری و اضافه بار است. PMD75 در این حوزه برای فرایندهای سخت طراحی شده و بسته به نسخه، مقادیر متفاوتی برای MWP و OPL ارائه می دهد. بر اساس دیتاشیت، فشار کاری مجاز یا MWP می تواند تا 160 bar یا 420 bar باشد و فشار اضافه بار یک طرفه OPL نیز در برخی نسخه ها تا 240 bar، 3600 psi، یا حتی 630 bar و 9450 psi ذکر شده است.

از نگاه بهره برداری، این یعنی PMD75 در برابر خطاهای عملیاتی، ضربه های فشاری و شرایط گذرای فرایندی مقاومت مناسبی دارد. این مزیت در صنایعی مثل نفت و گاز، پتروشیمی، نیروگاه و خطوط بخار بسیار مهم است.

دقت، پایداری و عملکرد واقعی در فرایند

دقت اعلام شده برای PMD75 تا ±0.035% است، اما در انتخاب واقعی تجهیز نباید فقط به این عدد بسنده کرد.

در پروژه های صنعتی، سه عامل کنار هم اهمیت دارند:

• دقت مرجع
• پایداری بلندمدت
• رفتار دستگاه در برابر تغییرات دما، فشار استاتیک و شرایط نصب

PMD75 برای همین ترکیب طراحی شده است. اگرچه در بسیاری از پروژه ها عدد دقت اولیه جذاب ترین بخش دیتاشیت به نظر می رسد، در عمل آنچه کیفیت اندازه گیری را تعیین می کند، پایداری در طول زمان و حفظ صحت اندازه گیری در شرایط واقعی خط است. این همان جایی است که یک ترانسمیتر صنعتی خوب از یک تجهیز صرفا آزمایشگاهی جدا می شود.

خروجی ها و پروتکل های ارتباطی PMD75

PMD75 از خروجی استاندارد 4 تا 20 mA با HART پشتیبانی می کند و در نسخه های دیگر با PROFIBUS PA و FOUNDATION Fieldbus هم عرضه می شود.

این تنوع ارتباطی باعث می شود دستگاه هم در سیستم های سنتی و هم در معماری های دیجیتال کنترل فرایند قابل استفاده باشد.

• 4 تا 20 mA با HART: مناسب برای اکثر حلقه های کنترلی و عیب یابی میدانی
• PROFIBUS PA: مناسب برای شبکه های ابزاردقیق صنعتی با پروفایل 3.0
• FOUNDATION Fieldbus: مناسب برای سیستم های اتوماسیون مبتنی بر فیلدباس

طبق دیتاشیت محصول ، نرخ انتقال در PROFIBUS PA و FOUNDATION Fieldbus برابر 31.25 kbit/s است. همچنین برای ارتباط HART وجود مقاومت حداقل 250 اهم الزامی است.

تغذیه و شرایط سیگنال

نسخه های مختلف PMD75 با بازه های تغذیه متفاوت عرضه می شوند. در نسخه های Ex ia تغذیه از حدود 10.5 یا 11.5 ولت تا 30 ولت DC ذکر شده و در برخی نسخه های غیرخطرناک یا با حفاظت های دیگر، تا 45 ولت DC نیز پشتیبانی می شود.

خروجی سیگنال در این دستگاه بین 3.8 تا 20.5 mA تعریف شده و آلارم HART نیز مطابق NAMUR NE43 قابل تنظیم است. مقدار آلارم بالا از 21 تا 23 mA قابل انتخاب است و حالت کارخانه 22 mA در نظر گرفته شده است. آلارم پایین نیز 3.6 mA است. این جزئیات برای طراحی حلقه کنترلی و مانیتورینگ خطا اهمیت دارند. منبع: فایل PMD75 -(imencontrols.cm).pdf، صفحه 13.

عملکرد PMD75 در دماهای بالا

اگر پروژه شما دمای فرایندی بالایی دارد، PMD75 با نصب دیافراگم سیل می تواند تا 400 درجه سانتی گراد را پوشش دهد.

این عدد فقط یک ویژگی تبلیغاتی نیست. در بسیاری از خطوط بخار، سیالات داغ، روغن داغ و فرایندهای ویژه، خود ترانسمیتر نباید مستقیما در معرض حرارت بالا قرار بگیرد. در چنین شرایطی استفاده از دیافراگم سیل به کنترل بهتر انتقال حرارت و افزایش عمر تجهیز کمک می کند. منبع: فایل PMD75 -(imencontrols.cm).pdf، صفحه 1.

محدوده دمای محیط و نکات نصب PMD75

طبق اطلاعات موجود در دیتاشیت محصول برای نسخه بدون نمایشگر، دمای محیط حدود منفی 50 تا مثبت 85 درجه سانتی گراد در دیتاشیت ذکر شده است. البته این محدوده به دمای فرایند و نوع پیکربندی نیز وابسته است.

در انتخاب نهایی، فقط به دمای محیط اسمی اکتفا نکنید. محل نصب، تابش مستقیم آفتاب، نزدیکی به خطوط بخار، تهویه تابلو و ارتعاشات مکانیکی هم روی عملکرد واقعی اثر می گذارند. در پروژه های اجرایی، همین موارد ساده گاهی علت اصلی انحراف سیگنال یا کاهش عمر تجهیز هستند.

کاربرد PMD75 در اندازه گیری سطح، حجم و جرم

PMD75 فقط یک ترانسمیتر اختلاف فشار نیست، بلکه با محاسبات داخلی می تواند در اندازه گیری سطح، حجم و جرم هم استفاده شود.

این قابلیت در مخازن با شکل های مختلف و شرایط فرایندی متفاوت بسیار کاربردی است. طبق دیتاشیت، دستگاه می تواند با منحنی مشخصه قابل برنامه ریزی، سطح، حجم و جرم را محاسبه کند و واحدهای اندازه گیری را نیز به صورت خودکار تبدیل نماید. حتی تعریف واحد سفارشی هم امکان پذیر است.

این ویژگی برای صنایع زیر بسیار مفید است:

• مخازن تحت فشار
• مخازن حاوی سیالات کف کننده
• فرایندهای دارای همزن یا تجهیزات داخلی
• سیستم های اندازه گیری مایعات با تغییر چگالی

ایمنی عملکردی و SIL3

در کاربردهای ایمنی، PMD75 می تواند تا SIL3 را پشتیبانی کند. این سطح از تاییدیه برای پایش جریان و فشار تفاضلی در سیستم های ایمنی فرایندی اهمیت دارد.

دیتاشیت اشاره می کند که تجهیز مطابق IEC 61508 و با گواهی TÜV SÜD برای این سطح از کاربری ارائه می شود. این موضوع برای پروژه هایی که در آن ها Integrity سیگنال و قابلیت اعتماد حیاتی است، یک مزیت مهم محسوب می شود.

دیافراگم سیل و فناوری TempC

در سیستم های دیافراگم سیل PMD75، استفاده از غشای فرایندی TempC به کاهش اثر دمای محیط و فرایند کمک می کند.

این موضوع در پروژه های حساس، خصوصا وقتی اختلاف بین دمای خط و دمای محیط زیاد است، اهمیت زیادی دارد. در عمل، اگر سیال فرایندی داغ باشد یا طول کپیلاری زیاد باشد، مدیریت انتقال حرارت به اندازه خود اندازه گیری مهم می شود. TempC دقیقا برای همین سناریوها ارزش دارد.

پیکربندی و اطلاعات سفارش PMD75

اطلاعات سفارش PMD75 در دیتاشیت به صورت یک کد ثابت آماده ارائه نشده و باید از طریق Product Configurator شرکت Endress+Hauser ساخته شود. این روش برای محصولاتی مثل PMD75 منطقی است، چون انتخاب نهایی به چندین متغیر وابسته است و ترکیب همه گزینه ها باید از نظر فنی سازگار باشد. به همین دلیل، سفارش بر اساس پیکربندی انجام می شود، نه یک کد یکپارچه ساده.

عناصر اصلی پیکربندی شامل این موارد هستند:

• رنج نامی و کلاس فشار PN
• نوع سلول و انتخاب فشار گیج یا مطلق
• نوع خروجی و پروتکل ارتباطی
• وجود یا عدم وجود نمایشگر
• نوع هوزینگ و متریال قطعات در تماس با سیال
• اتصالات فرایندی
• انتخاب دیافراگم سیل، سیال پرکننده و طول کپیلاری
• تاییدیه های ضد انفجار و گواهی های مورد نیاز
• گزینه های تکمیلی مانند برچسب، پلاک و RFID

در واقع، اگر بخواهید PMD75 را به شکل درست سفارش دهید، باید اول نیاز فرایند را دقیق تعریف کنید. مثلا مشخص کنید:

• آیا فقط اختلاف فشار می خواهید یا سطح و دبی هم مد نظر است؟
• سیال شما داغ، خورنده یا دارای نوسان فشار است؟
• محیط نصب ضد انفجار است یا خیر؟
• اتصال فرایندی فلنجی، رزوه ای یا خاص لازم دارید؟
• آیا نیاز به دیافراگم سیل و کپیلاری دارید؟

این سبک سفارش گذاری به کاهش خطاهای انتخاب کمک می کند و باعث می شود تجهیز دقیقا با فرایند هماهنگ باشد.

مزایا و محدودیت های PMD75

هیچ تجهیزی برای همه سناریوها ایده آل نیست. PMD75 هم نقاط قوت روشن و هم ملاحظات انتخاب دارد.

چه زمانی PMD75 انتخاب مناسبی است؟

اگر فرایند شما یکی از این شرایط را دارد، PMD75 انتخاب جدی و قابل دفاعی است:

• نیاز به اندازه گیری دقیق اختلاف فشار دارید
• فرایند شما دمای بالا یا فشار بالا دارد
• به خروجی 4 تا 20 mA با HART یا شبکه دیجیتال نیاز دارید
• سیستم شما به تاییدیه های ضد انفجار یا SIL نیاز دارد
• اندازه گیری سطح، حجم یا جرم نیز باید از همان تجهیز دریافت شود

در مقابل، اگر فرایند بسیار ساده، کم فشار و کم هزینه باشد، شاید انتخاب یک ترانسمیتر ساده تر از نظر اقتصادی منطقی تر باشد. اما در پروژه های صنعتی حساس، PMD75 به دلیل ترکیب دقت، انعطاف و قابلیت اطمینان، معمولاً ارزش فنی بالاتری دارد.

سوالات متداول درباره ترانسمیتر اختلاف فشار سری PMD75

PMD75 برای چه کاربردی مناسب است؟

PMD75 برای اندازه گیری اختلاف فشار، سطح، دبی، حجم و جرم در فرایندهای صنعتی، مخصوصا کاربردهای دقیق و شرایط سخت، مناسب است.

آیا PMD75 برای دماهای بالا قابل استفاده است؟

بله، در صورت استفاده از دیافراگم سیل، دمای فرایند تا 400 درجه سانتی گراد قابل پوشش است.

خروجی های ارتباطی PMD75 چیست؟

این مدل از 4 تا 20 mA با HART، PROFIBUS PA و FOUNDATION Fieldbus پشتیبانی می کند.

آیا PMD75 برای محیط های ضد انفجار مناسب است؟

بله، نسخه های دارای تاییدیه های مرتبط برای محیط های مستعد انفجار نیز در دسترس هستند.

سفارش PMD75 با چه روشی انجام می شود؟

سفارش این تجهیز از طریق Product Configurator انجام می شود و کد نهایی بر اساس گزینه های انتخابی تولید می شود.

آیا PMD75 قابلیت SIL دارد؟

بله، در دیتاشیت تا SIL3 برای برخی کاربردهای ایمنی عملکردی اشاره شده است.

دانلود دیتاشیت  PMD75
