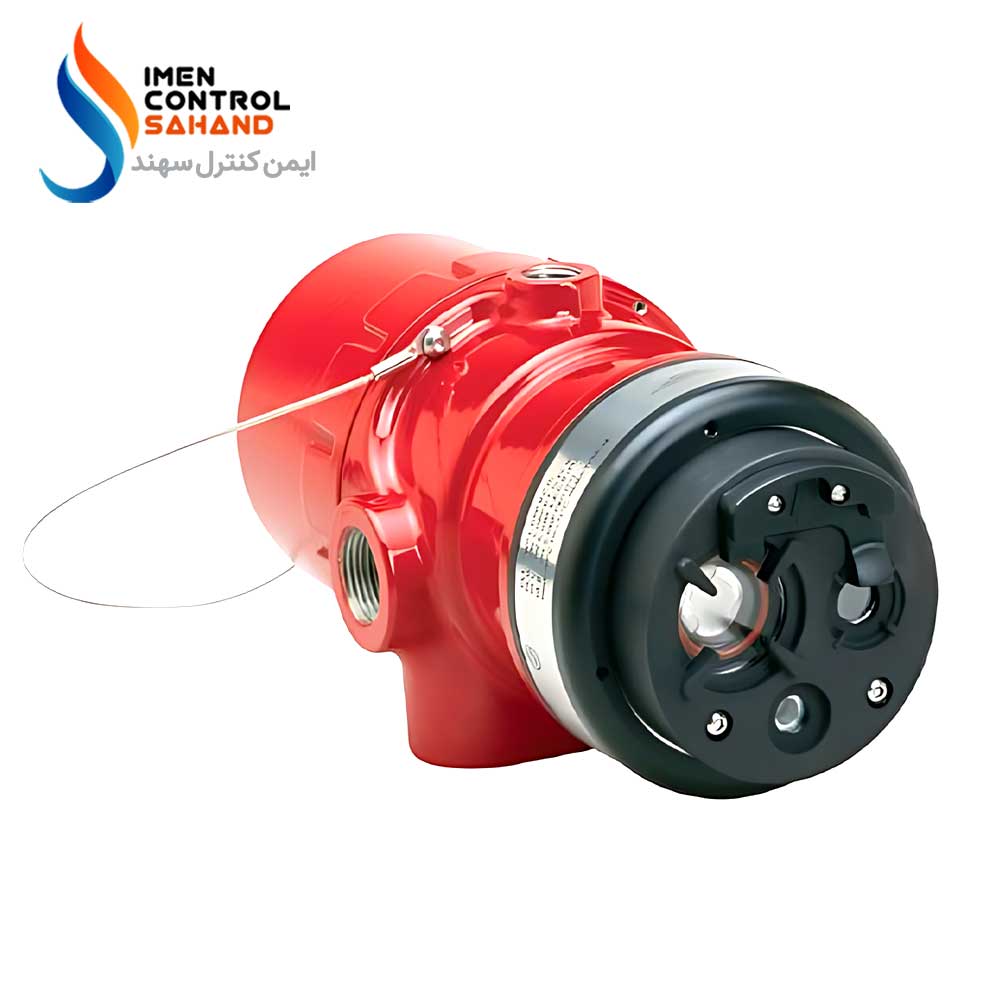

دتکتور شعله مدل DET-TRONICS X5200G

توضیحات فنی دتکتور شعله UV/IR مدل DET-TRONICS X5200G

دتکتور X5200G از سری UVIR به گونه ای طراحی شده که سنسورهای UV و IR هر دو یک ناحیه خطر مشترک را با زاویه دید 90 درجه پایش می کنند. در صورت تشخیص همزمان انرژی فرابنفش و الگوی نوسانی مادون قرمز مشخصه شعله، سیگنال آلارم فعال می شود. این تجهیز دارای تاییدیه های ضدانفجار بوده و برای نصب در مناطق Zone و Division مناسب است. بدنه دستگاه از آلومینیوم بدون مس یا استنلس استیل ساخته شده و دارای درجه حفاظتی IP66/IP67 و Type 4X است که مقاومت بالا در برابر رطوبت، گرد و غبار، باران و شرایط محیطی سخت را تضمین می کند.

ویژگی ها و قابلیت ها DET-TRONICS X5200G

دتکتور X5200G قابلیت تشخیص سریع شعله را حتی در حضور منابع مادون قرمز مزاحم مانند هیترها، کوره ها و توربین ها دارد. استفاده از پردازش سیگنال TDSA باعث می شود فقط سیگنال هایی با الگوی نوسانی تصادفی مشابه آتش واقعی تشخیص داده شوند.این مدل از قابلیت Quick Fire نیز پشتیبانی می کند که امکان پاسخ دهی به آتش های ناگهانی و پرانرژی را در کمتر از 30 میلی ثانیه فراهم می سازد. ترکیب TDSA و Quick Fire باعث می شود دتکتور هم در برابر آتش های کوچک و هم آتش های انفجاری عملکرد مطمئن داشته باشد.

سایر ویژگی های کلیدی:

• سیستم تست خودکار، دستی و مغناطیسی oi
• ثبت رویدادها و لاگ داده تا 1500 رویداد با زمان و دما
• خروجی رله آلارم، خطا و کمکی به صورت استاندارد
• خروجی 0 تا 20 میلی آمپر به صورت ایزوله یا غیرایزوله به صورت آپشنال
• پشتیبانی از ارتباط RS-485 با پروتکل Modbus
• LED سه رنگ برای نمایش وضعیت نرمال، خطا و آلارم
• عملکرد پایدار در شرایط آب و هوایی نامساعد
• طراحی مقاوم در برابر EMI و RFI

مشخصات فنی و مهندسی X5200G

• ولتاژ کاری: 24 ولت DC نامی
  حداقل 18 ولت و حداکثر 30 ولت DC
• مصرف توان: در حالت عادی بدون هیتر حدود 2.8 وات
  در حالت آلارم تا 4.8 وات
  حداکثر توان کل با هیتر فعال تا 17.5 وات
• خروجی ها:
  رله آلارم حریق Form C با جریان 5 آمپر در 30 ولت DC
  رله خطا Form A با عملکرد normally energized
  رله کمکی Form C با قابلیت تنظیم حالت لچ شونده یا غیرلچ
  خروجی جریان 0 تا 20 میلی آمپر DC به صورت آپشنال
• زاویه دید: 90 درجه افقی با بیشترین حساسیت در محور مرکزی
• زمان پاسخ: کمتر از 10 ثانیه برای شعله متان
  کمتر از 15 ثانیه برای شعله n-Heptane
• بازه دمای کاری: منفی 40 تا مثبت 75 درجه سانتی گراد
  بازه دمای نگهداری تا مثبت 85 درجه سانتی گراد
• درجه حفاظت: IP66 و IP67
  Type 4X
• جنس بدنه: آلومینیوم بدون مس یا استنلس استیل 316
• وزن تقریبی: بدنه آلومینیومی حدود 3.2 کیلوگرم
  بدنه استنلس استیل حدود 6.7 کیلوگرم
• اتصالات: چهار ورودی کابل با رزوه 3/4 اینچ NPT یا M25

در زمان سفارش، باید مشخصات زیر را تعیین کنید:

مدل دتکتور: X5200 /  X5200G /  X5200M

بازوی نصب (Mounting Arm) الزامی است:

Q9033A — فقط برای دتکتورهای آلومینیومی

Q9033B — برای دتکتورهای آلومینیومی و استیل ضدزنگ

شماره قطعات (Part Numbers)
الف) قطعات یدکی اصلی (Replacement Parts)
Part Number Description
009208-002 oi Replacement kit for X52/X22/X98 (5 Reflector Plates) with Inspector Connector and Monitor
007307-002 Replacement oi Reflector Plate for X52/X22/X98 (requires Inspector Connector to calibrate)
ب) لوازم جانبی (Accessories)
Part Number Description
000511-029 Converter RS485 to RS232
103881-001 Converter RS485 to USB
007819-002 W6300B1003 USB Inspector Connector (Flame Inspector software included)
009207-001 Flame Inspector CD
103922-003 AMS Trex HART Communicator
102740-002 Magnet
008082-001 Magnet and Adapter for Extension Pole
007739-001 Magnet and Extension Pole
007240-001 Q1116A1001, Air Shield (AL)
007818-001 Q1118A1001 Aluminum Air Shield/Flange Mount (AL)
007818-002 Q1118S1001 Stainless Steel Air Shield/Flange Mount (SS)
009177-001 Q1120A1001 Paint Shield mounting ring (AL)
006097-002 Q1201 Green Laser
102871-001 Laser Battery, 3V Lithium (laser)
007255-001 Q1201C1001 X-Series Laser Holder (AL/Plastic)
007338-001 Q2000A1001 X-Series Weather Shield (AL)
007290-001 Q9033B Stainless Steel Mounting Arm Assembly (for AL & SS detectors)
007290-002 Q9033A Aluminum Mounting Arm Assembly (for AL detectors only)
011385-001 Q9033 Collar Attachment
101197-001 Stop Plug, 3/4″ NPT, AL
101197-004 Stop Plug, 3/4″ NPT, SS
101197-005 Stop Plug, M25, AL, IP66
101197-003 Stop Plug, M25, SS, IP66
010816-001 Stop Plug, 20 Pack, 3/4″ NPT, AL
010817-001 Stop Plug, 20 Pack, 3/4″ NPT, SS
010818-001 Stop Plug, 20 Pack, M25, AL, IP66
010819-001 Stop Plug, 20 Pack, M25, SS, IP66
103363-001 14 mm Hex Wrench (Steel)
103406-001 Screwdriver
001680-001 Window cleaner (6 pack)
107427-040 O-ring – Rear Cover (Viton) – black or brown
005003-001 1 oz grease for detectors (silicone-free)
104346-154 O-ring – Rear Cover (Fluorosilicone) – blue
012549-001 1 oz PTFE silicone-free lubricant
3. مدل‌های اصلی سری X5200 (از ماتریس مدل)
مدل توضیحات
X5200 دتکتور شعله UV/IR با لوله منبع معمولی
X5200G دتکتور شعله UV/IR بدون Kr85 (منبع عاری از Kr85)
X5200M دتکتور شعله UV/IR با لوله مولیبدن (محدوده طیفی گسترده‌تر UV)
X5200GM دتکتور شعله UV/IR با لوله مولیبدن و بدون Kr85

دانلود کاتالوگ DET-TRONICS X5200G
