دتکتور آتش مدل DF-TV7

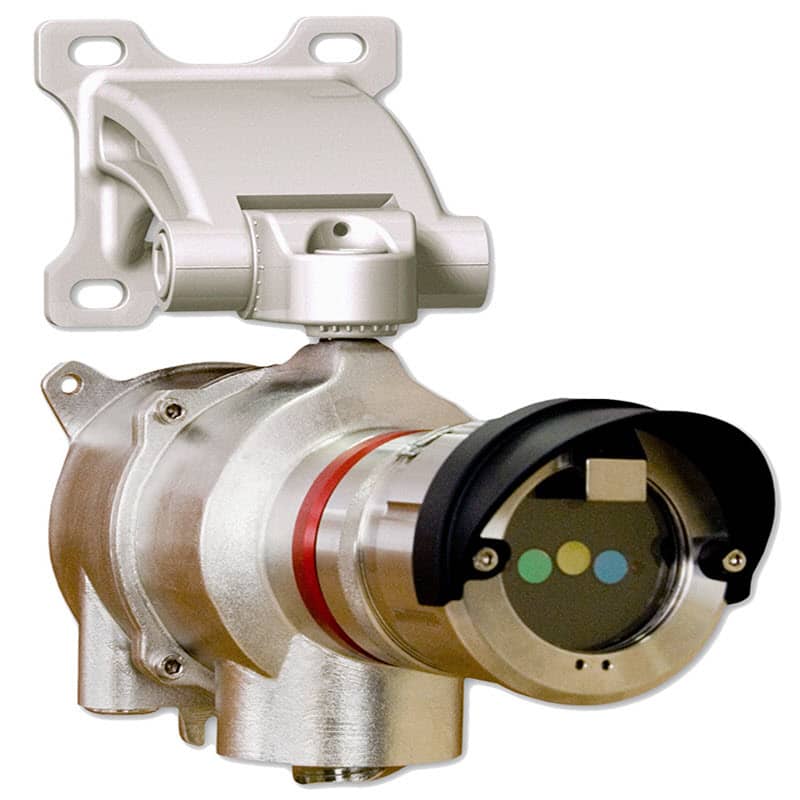

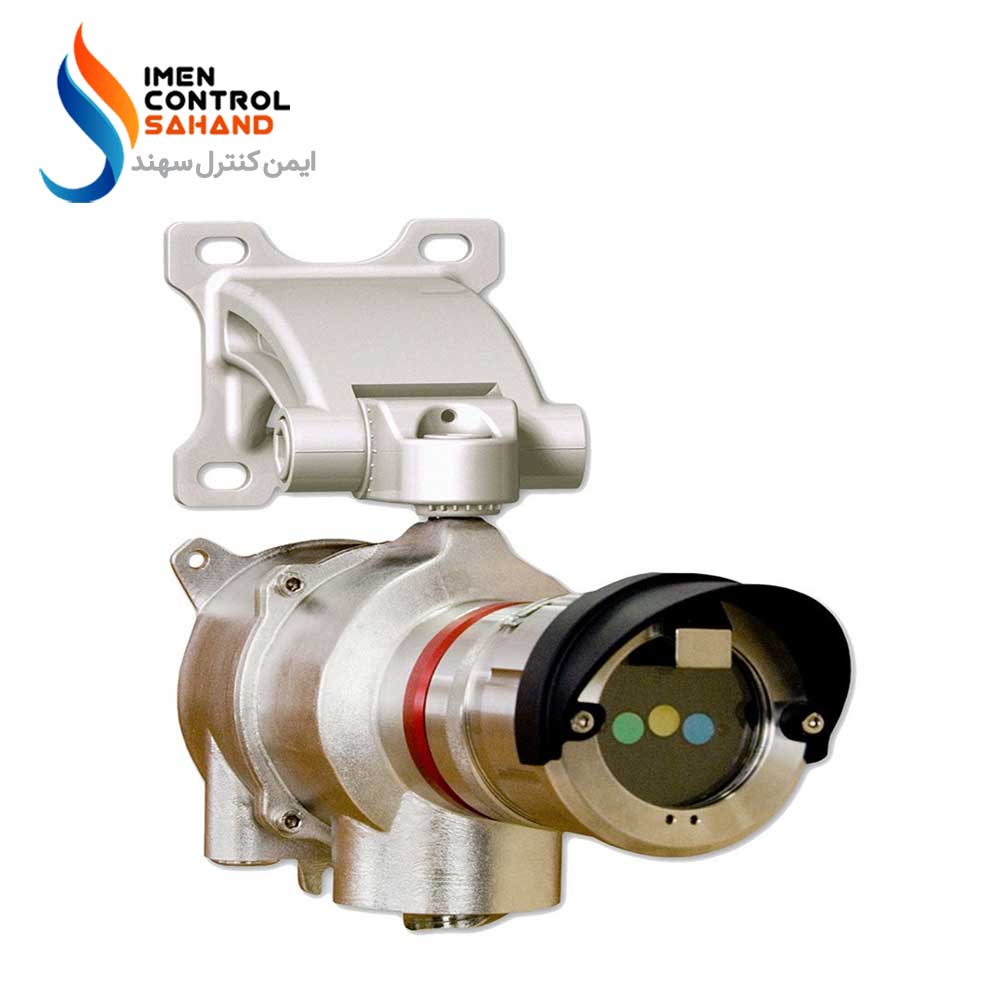

معرفی و بررسی فنی مهندسی دتکتور شعله DF-TV7 IR3

دتکتور DF-TV7 IR3 (که در کاتالوگ‌ها با کد DF-TV7-T نیز شناخته می‌شود) یک دتکتور شعله چند طیفی مادون قرمز (Multi-Spectrum Triple IR) است. این تجهیز با تحلیل سه طول موج مختلف در طیف مادون قرمز، قادر است شعله‌های ناشی از احتراق مواد هیدروکربنی را در فواصل طولانی تشخیص دهد، در حالی که بالاترین سطح ایمنی را در برابر آلارم‌های کاذب (False Alarms) ناشی از نور خورشید، جوشکاری، تشعشعات گرمایی و انعکاس نور ارائه می‌دهد. طراحی این دتکتور بر پایه پردازشگرهای سیگنال دیجیتال (DSP) استوار است که زمان واکنش (Response Time) را به حداقل می‌رساند.

 بررسی ویژگی‌های ضد انفجار (Explosion-Proof Characteristics)

این تجهیز منحصراً برای محیط‌های پرخطر مانند پالایشگاه‌ها، سکوهای نفتی، و واحدهای پتروشیمی طراحی شده و دارای گواهینامه‌های معتبر جهانی است:
– نوع حفاظت محفظه (Ex d): محفظه کاملاً ضد انفجار (Flameproof) که از خروج هرگونه جرقه یا انفجار داخلی به محیط مستعد انفجار جلوگیری می‌کند.
– تاییدیه‌های ATEX / IECEx:
– برای گاز: Ex db IIC T6…T4 Gb (مناسب برای Zone 1 و Zone 2)
– برای گرد و غبار: Ex tb IIIC T85°C…T135°C Db (مناسب برای Zone 21 و Zone 22)
– سطح یکپارچگی ایمنی (SIL): دارای گواهی SIL 2 سخت‌افزاری و قابلیت استفاده در سیستم‌های SIL 3 (Redundant).
– درجه حفاظت محیطی: IP66 و IP67 (کاملاً مقاوم در برابر نفوذ آب و گرد و غبار).

لیست امکانات و ویژگی‌های فنی (Features & Capabilities)

– تکنولوژی سنسور: 3x Infrared (سه سنسور مادون قرمز با فیلترهای نوری تخصصی).
– برد تشخیص (Detection Range): تا فاصله 80 متر برای حریق استاندارد
– میدان دید (Field of View): زاویه دید افقی 90 درجه و عمودی 85 درجه.
– ایمنی در برابر آلارم کاذب: فیلترینگ نوری و نرم‌افزاری در برابر نور خورشید، جوشکاری قوس الکتریکی، لامپ‌های هالوژن و اجسام داغ.
– تست خودکار (Optical Auto-Test): دارای سیستم تست پیوسته و اتوماتیک لنز برای تشخیص کثیفی یا گرفتگی پنجره دتکتور بدون نیاز به مداخله اپراتور.
– خروجی‌های استاندارد:
– سیگنال آنالوگ:  mA 4-20
– ارتباط دیجیتال: پروتکل HART و RS-485 Modbus RTU
– رله‌ها: 3 عدد رله قابل برنامه‌ریزی (Alarm, Fault, Warning).
– جنس بدنه: در دو مدل آلومینیوم با روکش اپوکسی و استنلس استیل 316L.

اطلاعات سفارش و پارت نامبر دتکتور آتش مدل DF-TV7

ساختار پارت نامبر دتکتورهای سری DF-TV7 معمولاً به جنس بدنه و نوع خروجی بستگی دارد. برخی از کدهای سفارش رایج (Base Part Numbers) به شرح زیر است:

– مدل با بدنه آلومینیوم: DF-TV7-T-A
– مدل با بدنه استنلس استیل 316L: DF-TV7-T-S

آپشن‌ها و کدهای تکمیلی: هنگام سفارش، نوع رزوه گلند (مانند M20 یا 3/4″ NPT) و ماژول‌های خروجی (مانند اضافه شدن رله بورد یا HART) به صورت پسوند به این پارت نامبرها اضافه می‌گردند. برای دریافت کد دقیق BOM، مراجعه به کاتالوگ سازنده الزامی است.
