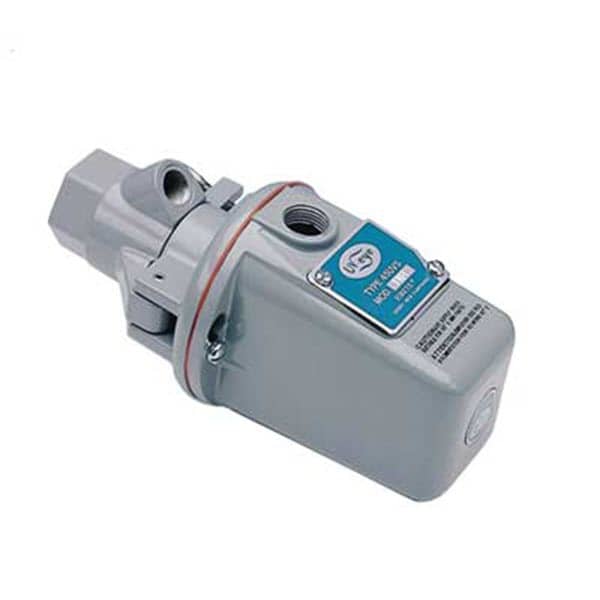

اسکنر شعله FireEye سری 45UV5
ویژگی های محصول :
اسکنر شعله FireEye سری 45UV5 : تحلیل فنی و مهندسی سیستم های پایش احتراق
اسکنر شعله FireEye 45UV5 یکی از معتبرترین ابزارهای تشخیص شعله در صنعت احتراق است که بر پایه پایش طیف فرابنفش (Ultra-Violet) طراحی شده است. این تجهیز به عنوان چشم سیستم مدیریت مشعل (BMS)، وظیفه حیاتی تشخیص حضور یا عدم حضور شعله را بر عهده دارد تا از تجمع سوخت نشت یافته و خطر انفجار در بویلرها و کورههای صنعتی جلوگیری کند. این اسکنر به دلیل بدنه مستحکم و دقت بالا، استانداردهای سختگیرانه UL و FM را در سطح جهانی برآورده می کند.
مشخصات فنی و مکانیزم تشخیص اسکنر شعله FireEye سری 45UV5
حسگر به کار رفته در مدل 45UV5 یک لوله آشکارساز فرابنفش است که به محدوده طول موج ۱۸۵ تا ۲۸۵ نانومتر حساسیت دارد. این محدوده دقیق باعث می شود اسکنر نسبت به تابش های مادون قرمز ناشی از دیواره های داغ کوره یا نور مرئی محیطی کاملا مصون باشد (Discrimination).
- ولتاژ عملیاتی: این اسکنر معمولا با ولتاژ ۵۶۰ ولت متناوب که از طریق کنترلر اصلی (مانند Flame-Monitor یا MicroM) تامین می شود، کار می کند.
- خروجی سیگنال: سیگنال خروجی به صورت پالس های الکتریکی (Counts) است که نرخ تکرار آن ها مستقیما با شدت اشعه UV شعله تناسب دارد.
سیستم خودآزمایی (Self-Checking) و شاتر مکانیکی
نقطه قوت مهندسی در سری 45UV5-1010 و مدل های مشابه، بهره گیری از یک شاتر الکترومغناطیسی (Solenoid-driven Shutter) است. این شاتر به صورت متناوب (معمولا هر چند ثانیه یک بار) مسیر دید حسگر را مسدود می کند.
اگر در زمان بسته بودن شاتر، حسگر سیگنالی دریافت کند، نشان دهنده نقص فنی (مانند نشت گاز در لوله UV یا اتصال کوتاه) است.
در این حالت سیستم بلافاصله فرمان Flame Failure صادر کرده و مشعل را برای حفظ ایمنی خاموش می کند. این ویژگی، اسکنر را برای کارکرد مداوم (Continuous Process) تایید می کند.
طراحی بدنه و ملاحظات نصب صنعتی اسکنر شعله FireEye سری 45UV5
بدنه این دستگاه از آلومینیوم دایکاست با گرید صنعتی ساخته شده و دارای رزوه های اتصال 1″ NPT برای نصب روی لوله دید (Sight Pipe) است.
- مقاومت محیطی: این اسکنر دارای تاییدیه NEMA 4X است که مقاومت در برابر پاشش آب، روغن و گرد و غبار را تضمین می کند.
- تجهیزات جانبی: برای عملکرد بهینه، استفاده از Insulator (عایق حرارتی) و اتصال هوای پاک (Purge Air) برای خنک کاری و تمیز نگه داشتن عدسی اسکنر در محیط های پر از گرد و غبار توصیه می شود.
کاربردهای گسترده اسکنر شعله FireEye سری 45UV5 در صنایع مادر
این اسکنر به طور ویژه برای تشخیص شعله حاصل از سوخت های گازی و مایع (گازوئیل و مازوت) که تابش UV بالایی دارند، در تجهیزات زیر به کار می رود:
- بویلرهای نیروگاهی و فایرتوب صنعتی
- اتوکلاوها و کوره های ذوب فلزات
- زباله سوزهای صنعتی و سیستم های بازیابی حرارت (HRSG)
- مراکز صنعتی پتروشیی، پالایشگاهی، نیروگاهی
الزامات ایمنی و استانداردهای مرجع FireEye سری 45UV5
اسکنر 45UV5 با استانداردهای NFPA 85 (استاندارد ایمنی دیگ های بخار و سیستم های احتراق) مطابقت کامل دارد. این دستگاه به گونه ای طراحی شده که در صورت بروز هرگونه قطعی در کابل کشی یا خرابی قطعات داخلی، وضعیت ایمن (Fail-Safe) را حفظ کرده و خروجی شعله را قطع کند.
اطلاعات فنی و مهندسی (part number / order information) :
پارت نامبرهای معرفی شده در داکیومنت محصول:
45UV5-1005
45UV5-1005CEX
45UV5-1006
45UV5-1007
45UV5-1007CEX
45UV5-1009
45UV5-1009CEX
45UV5-1105
2. لوازم جانبی و قطعات یدکی (Accessories and Spare Parts):
قطعات یدکی پیشنهادی (Recommended Spare Parts):
4-314-1: لامپ UV (UV Tube)
61-3263-1: مجموعه شاتر با لنز (Shutter Assembly with Lens)
29-248: گسکت فلنج (Flange Gasket)
82-95: نگهدارنده لنز (Lens Holder)
46-38: لنز (Lens)
92-48: پنجره کوارتز (مخصوص کوپلینگ 60-1199) (Quartz window – Part of Coupling 60-1199)
Orifice(Orifices) – برای محدود کردن میدان دید:
52-121-2: Orificeبا قطر 0.062 اینچ
53-121-3: Orificeبا قطر 0.078 اینچ
53-121-4: Orificeبا قطر 0.093 اینچ
53-121-5: Orificeبا قطر 0.109 اینچ
53-121-6: Orificeبا قطر 0.125 اینچ
53-121-7: Orificeبا قطر 0.187 اینچ
53-121-8: Orificeبا قطر 0.250 اینچ
53-121-9: Orificeبا قطر 0.375 اینچ
53-121-10: Orificeبا قطر 0.50 اینچ
اتصالات و پایهها (Fittings and Mounts):
60-1664-3: پایه گردان (Swivel Mount) با رزوه NPT
60-1664-4: پایه گردان (Swivel Mount) با رزوه BSP
35-127-1: نIPPLE عایق حرارتی (Heat Insulating Nipple) با رزوه NPT
35-127-3: نیپل عایق حرارتی (Heat Insulating Nipple) با رزوه BSP
60-1199-x: کوپلینگ آببند با پنجره کوارتز (Sealing Coupling with Quartz Window) – سایز 1 اینچ NPT
35-200: اتصال Wye یک اینچی (1″ Wye)
35-201: نیپل کوتاه یک اینچی (1″ Close Nipple)
