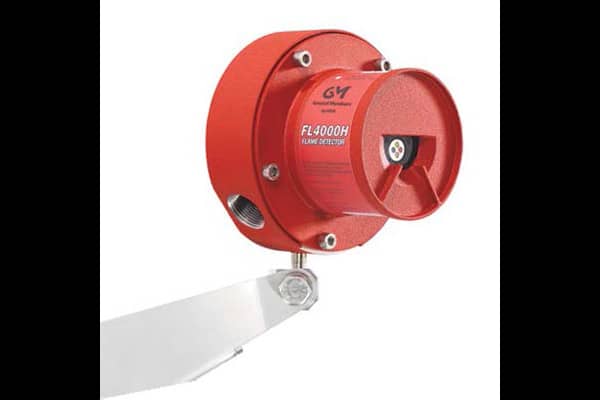

دتکتور شعله مدل جنرال مونیتور FL4100

دتکتور شعله مدل جنرال مونیتور FL4100 (general monitor)

دتکتور شعله General Monitors مدل FL4000 و نسخه ارتقا یافته آن FL4100 از نوع Multi Spectrum Infrared یا IR3 هستند و برای تشخیص حریق های هیدروکربنی در محیط های صنعتی پرریسک طراحی شده اند. این تجهیزات بر پایه تحلیل طیفی و زمانی تابش مادون قرمز حاصل از احتراق کار می کنند و مطابق استانداردهای ایمنی فرایندی در صنایع نفت، گاز و پتروشیمی استفاده می شوند.

دتکتور شعله مدل جنرال مونیتور FL4100 یک دستگاه حریق‌سنجی است که به منظور تشخیص شعله‌های ناگهانی و هشدار دهی در صورت وقوع حریق طراحی شده است. این دتکتور با استفاده از تکنولوژی پیشرفته مادون قرمز و ماژول بصری، قادر است شعله حریق را در شرایط مختلف تشخیص داده و سریعاً هشدار دهد.

مشخصات فنی و مهندسی (Technical Specifications)

• نوع سنسور: Multi Spectrum Infrared (IR3) با سه کانال مجزای مادون قرمز
• مکانیزم تشخیص: تحلیل نسبت طیفی و مدولاسیون زمانی تابش IR برای تفکیک شعله واقعی از منابع مزاحم
• محدوده طیفی عملکردی: باندهای انتخابی در محدوده میانی مادون قرمز با تمرکز بر طول موج حدود 4.3 میکرومتر (مرتبط با تابش CO2 حاصل از احتراق هیدروکربن)
• زمان پاسخ دهی: کمتر از 10 ثانیه، وابسته به تنظیم حساسیت، نوع سوخت و فاصله تا منبع حریق
• میدان دید (FOV): حدود 100 درجه افقی و 90 درجه عمودی
• خروجی ها: آنالوگ 4 تا 20 میلی آمپر (در برخی نسخه ها همراه با HART)، رله آلارم و فالت، ارتباط Modbus RTU
• جنس بدنه: استنلس استیل 316 یا آلومینیوم دریایی کم مس، مناسب محیط های خورنده
• درجه حفاظت: IP66/67 مناسب نصب در محیط های صنعتی خشن و Offshore
• ایمنی عملکردی: تایید شده برای استفاده در لوپ های ایمنی تا سطح SIL 3 طبق استاندارد IEC 61508

اصلی‌ترین ویژگی‌های دتکتور شعله مدل جنرال مونیتور FL4100

1. حساسیت بالا: این دستگاه از سطح بالایی از حساسیت برخوردار است و قادر است حتی به حرکت ضعیفترین کوچکترین شعله‌ها پاسخ دهد.
2. عملکرد قابلیت زنده: با استفاده از تکنولوژی مادون قرمز، دتکتور FL4100 قادر است به‌طور زنده شعله حریق را تشخیص دهد و هشدار دهد.
3. عدم تأثیر محیطی: این دستگاه با توجه به الگوریتم‌های پیشرفته خود، قادر است به‌طور دقیق و قابل اعتمادی شعله حقیقی را از نورهای محیطی تشخیص دهد و نسبت به آن هشدار دهد. بنابراین، نیاز به تنظیمات مکرر برای سازگاری با محیط ندارد.
4. صداهای هشدار: در صورت روشن شدن شعله، دتکتور FL4100 به وسیلهٔ صدای قوی و مشخص، هشدار می‌دهد و به افراد حاضر در محل، مانند اطفا کنندگان حریق، اجازه می‌دهد که به سرعت اقدامات لازم را برای مهار حریق انجام دهند.

با وجود ویژگی‌های فوق، دتکتور شعله مدل جنرال مونیتور FL4100 به عنوان یک ابزار بسیار مهم در حفظ ایمنی و جلوگیری از خسارات ناشی از حریق، بسیار مورد توجه قرار گرفته است.

این دستگاه در محیط‌های صنعتی، کارخانجات، ساختمان‌های تجاری و اداری، هتل‌ها و هر نوع ساختمانی که نیاز به تشخیص حریق در مراحل اولیه و در سریع‌ترین زمان ممکن دارند، استفاده می‌شود.

بررسی مهندسی عملکرد FL4100

FL4100 یک دتکتور IR3 است که از سه سنسور مجزا در باندهای طیفی انتخابی مادون قرمز استفاده می کند. این باندها عمدتاً حول طول موج حدود 4.3 میکرومتر تنظیم شده اند که متناظر با باند جذب CO2 تولید شده در احتراق هیدروکربن است. دستگاه با مقایسه نسبت شدت انرژی دریافتی در این سه کانال و تحلیل فرکانس فلیکر شعله (Flame Flicker Frequency)، بین شعله واقعی و منابع مزاحم مانند تابش خورشید، کوره های داغ یا عملیات جوشکاری تمایز قائل می شود.

زمان پاسخ تجهیز وابسته به کلاس حساسیت تنظیم شده، نوع سوخت (مثلاً n-heptane یا متان)، فاصله تا منبع حریق و شرایط محیطی است. طبق تست های استاندارد FM، این دتکتور قادر است حریق هیدروکربنی مشخص را در فاصله چند ده متر در زمانی کمتر از چند ثانیه تا حداکثر 10 ثانیه تشخیص دهد.

مشخصات مهندسی کلیدی ویژگی های عملیاتی مهم FL4100

تکنولوژی IR3 باعث کاهش چشمگیر False Alarm می شود، زیرا شرط فعال سازی آلارم تنها افزایش انرژی در یک باند نیست بلکه باید نسبت طیفی مشخص و الگوی نوسانی سازگار با شعله واقعی نیز برقرار باشد. این موضوع احتمال تحریک توسط منابع حرارتی ثابت یا انعکاس نور خورشید را کاهش می دهد.

سیستم Continuous Optical Path Monitoring یا COPM به صورت دوره ای با استفاده از منبع داخلی و مسیر بازتاب کنترل شده، سلامت مسیر نوری، تمیزی لنز و عملکرد گیرنده را پایش می کند. در صورت افت شفافیت یا خرابی داخلی، خروجی فالت فعال می شود. این قابلیت در تحلیل PFDavg لوپ ایمنی نقش مهمی دارد.

محدودیت های فنی FL4100

مانند تمام دتکتورهای IR3، این تجهیز برای حریق های فاقد کربن مانند هیدروژن خالص حساسیت کمتری دارد، زیرا تابش غالب این شعله ها در باند UV یا خارج از باندهای تنظیم شده IR3 است. در چنین کاربردهایی معمولاً از دتکتورهای UV یا UV/IR استفاده می شود.

الزامات نصب مهندسی FL4100

دتکتور باید با آنالیز Hazard Mapping و بر اساس مطالعه Fire and Gas Mapping نصب شود. صرف دید مستقیم کافی نیست؛ باید مخروط دید دستگاه و فاصله موثر پوشش داده شود تا هیچ نقطه کور بحرانی باقی نماند.

ارتفاع نصب، زاویه دید، لرزش سازه، دمای محیط و احتمال آلودگی سطح لنز باید در طراحی لحاظ شود. اگرچه COPM سلامت مسیر نوری را مانیتور می کند، اما در محیط های گرد و غبار یا بخارات روغنی، برنامه PM دوره ای برای تمیزکاری لنز ضروری است.

برای تست عملکرد، استفاده از Flame Test Lamp تایید شده توسط سازنده توصیه می شود. این تست نه تنها صحت تشخیص اپتیکی بلکه عملکرد رله ها، حلقه 4 تا 20 میلی آمپر و منطق سیستم F&G را نیز تایید می کند.

FL4100 یک دتکتور پیشرفته IR3 برای تشخیص سریع حریق های هیدروکربنی در محیط های صنعتی پرخطر است. نقطه قوت آن تحلیل طیفی و زمانی همزمان، کاهش هشدار کاذب و قابلیت استفاده در سیستم های ایمنی با سطح یکپارچگی بالا است. با این حال انتخاب نهایی باید بر اساس نوع سوخت، سناریوی حریق، شرایط محیطی و نتایج مطالعه HAZOP و F&G Mapping انجام شود. در ایمنی فرایندی، هیچ تجهیزی به تنهایی تضمین کننده ایمنی نیست؛ آنچه سیستم را قابل اعتماد می کند، طراحی یکپارچه و مهندسی شده کل لوپ ایمنی است.

Part Number / Order information

FL4000H – A – B – C – D – E – F – G

موقعیت پارامتر گزینه‌ها توضیحات
A Alarm Output 1 تا 6 نوع خروجی و پروتکل ارتباطی
B Relay State 0 تا 8 وضعیت رله‌ها (Latching/Non-Latching، Energized/De-Energized)
C Sensitivity 1 تا 3 حساسیت (High، Medium، Low)
D Time Delay 1 تا 4 تأخیر آلارم (0، 8، 10، 14 ثانیه)
E Approvals/Language 1 تا 4 استانداردهای تأییدیه و زبان
F Wiring Arrangement 1 یا 2 نوع ورودی کابل (NPT یا Metric)
G Mounting Bracket 0 یا 1 наличие یا عدم وجود براکت نصب

جزئیات گزینه‌ها
A. Alarm Output:
1 – DUAL MODBUS – 0-20mA, NO RELAYS

2 – DUAL MODBUS – 0-20mA, RELAYS

3 – SINGLE MODBUS – 3.5mA RELAYS, HART

4 – SINGLE MODBUS – 1.25mA RELAYS, HART

5 – SINGLE MODBUS – 1.25mA NO RELAYS, HART

6 – SINGLE MODBUS – 3.5mA NO RELAYS, HART

B. Relay State:
0 – NO RELAYS

1 – LATCH ALARM/NON-LATCH WARN DE-ENERGIZED

2 – LATCH ALARM/NON-LATCH WARN ENERGIZED

3 – LATCH ALARM/LATCH WARN DE-ENERGIZED

4 – LATCH ALARM/LATCH WARN ENERGIZED

5 – NON-LATCH ALARM/NON-LATCH WARN DE-ENERGIZED

6 – NON-LATCH ALARM/NON-LATCH WARN ENERGIZED

7 – NON-LATCH ALARM/LATCH WARN DE-ENERGIZED

8 – NON-LATCH ALARM/LATCH WARN ENERGIZED

C. Sensitivity:
1 – HIGH

2 – MEDIUM

3 – LOW

D. Time Delay:
1 – 0 SECOND DELAY

2 – 8 SECOND DELAY

3 – 10 SECOND DELAY

4 – 14 SECOND DELAY

E. Approvals/Language:
1 – CSA/FM/ATEX/IECEx (GMI)

2 – CSA/FM/ATEX/IECEx (GMIL)

3 – CCCF APPROVALS – LED indication for China (GMI)

4 – CCCF APPROVALS – LED indication for China (GMIL)

F. Wiring Arrangement:
1 – 3/4″ NPT CONDUIT ENTRY

2 – 2x25mm

G. Mounting Bracket:
0 – W/O MOUNTING BRACKET

1 – W/MOUNTING BRACKET

۲. پارت نامبر استاندارد (Standard Configuration)
در دیتاشیت و دفترچه راهنما، یک پیکربندی استاندارد به عنوان مرجع معرفی شده است:

FL4000H-1-0-1-3-1-1-1

این کد به معنی:

A=1: DUAL MODBUS – 0-20mA, NO RELAYS

B=0: NO RELAYS

C=1: HIGH SENSITIVITY

D=3: 10 SECOND DELAY

E=1: CSA/FM/ATEX/IECEx (GMI)

F=1: 3/4″ NPT CONDUIT ENTRY

G=1: WITH MOUNTING BRACKET
