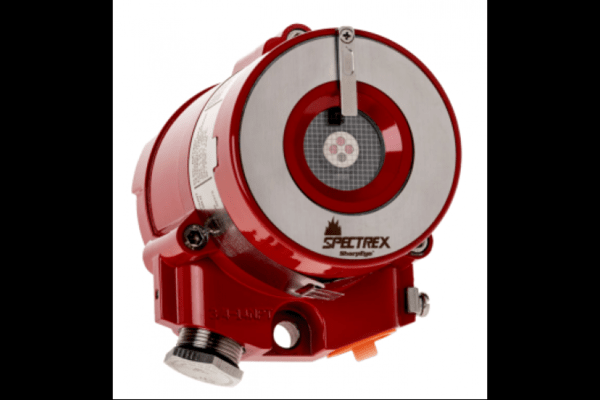

دتکتور شعله مدل 40/40L-111AC

بررسی تخصصی دتکتور شعله Spectrex SharpEye مدل 40/40L-111AC

دتکتور شعله مدل 40/40L-111AC از سری تجهیزات پیشرفته کمپانی Spectrex است که با بهره گیری از تکنولوژی نوری ترکیبی UV/IR، توازنی ایده آل میان سرعت تشخیص بالا و مصونیت در برابر هشدارهای کاذب ایجاد می کند.

این تجهیز به طور خاص برای محیط های صنعتی با ریسک بالا (High-Risk) طراحی شده است که در آن ها حضور مواد سوختنی هیدروکربنی و غیرهیدروکربنی خطرات انفجاری پایداری ایجاد می کند.تحلیل عملکرد طیفی و سنسورهادر مهندسی این دستگاه، از دو سنسور مستقل استفاده شده است که خروجی آن ها توسط پردازنده داخلی تحلیل منطقی می شود

سنسور فرابنفش (UV): این سنسور در محدوده طیفی 185 تا 260 نانومتر فعالیت می کند. حساسیت بالای این سنسور اجازه می دهد تا کوچک ترین جرقه ها یا شعله های اولیه در کسری از ثانیه شناسایی شوند.

سنسور فروسرخ (IR): این سنسور با تمرکز بر باند جذب دی اکسید کربن در محدوده تقریبی 4.3 تا 4.5 میکرون (برخلاف تصور عمومی که بازه های کوتاه تر را در نظر می گیرند)، تابش حرارتی ناشی از حریق را پایش می کند.مشخصات فنی و قابلیت های مهندسیاین دتکتور فراتر از یک سنسور ساده، یک سیستم پایش هوشمند است که ویژگی های زیر آن را متمایز می کند

ویژگی‌های فنی و قابلیت‌های دتکتور Spectrex 40/40L-111AC

• 1. تکنولوژی تشخیص و حسگرها (Sensing Technology)
  تشخیص ترکیبی UV/IR: بهره گیری از سنسور فرابنفش (خورشید نابینا) و سنسور مادون قرمز (باند باریک) برای دستیابی به بالاترین سطح دقت.

مصونیت در برابر هشدارهای کاذب (High False Alarm Immunity): طراحی ویژه برای نادیده گرفتن منابع نوری مزاحم مانند نور خورشید (مستقیم یا انعکاسی)، جوشکاری، قوس الکتریکی، لامپ های هالوژن و اشعه ایکس.

قابلیت تشخیص سوخت های متنوع: توانایی شناسایی حریق های پایه هیدروکربنی (بنزین، نفت، متان) و غیر هیدروکربنی (هیدروژن، آمونیاک، سیلان).

• 2. عملکرد عملیاتی (Performance)
  سرعت پاسخگویی بالا: تشخیص حریق در زمان استاندارد کمتر از 5 ثانیه (و واکنش سریع در میلی ثانیه برای شعله های انفجاری).

محدوده پوشش گسترده: تشخیص شعله در فاصله 15 متری (50 فوت) با زاویه دید 100 درجه افقی و 95 درجه عمودی.

تست خودکار پیشرفته (Automatic & Manual Built-In-Test): پایش مداوم و خودکار سلامت سنسورها، مدارات الکترونیکی و تمیزی لنز اپتیکال (BIT).

• 3. مشخصات بدنه و مقاومت محیطی (Durability)
  بدنه فوق مستحکم: ساخته شده از فولاد ضد زنگ Stainless Steel 316L برای مقاومت در برابر خوردگی در محیط های دریایی و صنعتی.

گرم کننده داخلی (Window Heater): جلوگیری از تراکم بخار، مه، یخ زدگی و برف روی پنجره اپتیکال جهت تضمین عملکرد در شرایط اقلیمی سخت.

استاندارد حفاظتی بالا: دارای رتبه IP66 و IP67 (مقاوم در برابر نفوذ گرد و غبار و غوطه وری موقت در آب) و مطابق با استاندارد NEMA 250 6P.

• 4. خروجی ها و پروتکل های ارتباطی (Interface)
  خروجی آنالوگ: سیگنال جریان 0 تا 20 میلی آمپر (پله ای) جهت اتصال به کنترلرهای صنعتی.

رله های خشک (Relays): دارای رله های مجزا برای اعلام حریق (Alarm)، وضعیت خطا (Fault) و رله کمکی (Auxiliary).

ارتباطات دیجیتال: مجهز به پورت RS-485 سازگار با پروتکل Modbus برای شبکه سازی و مانیتورینگ متمرکز.

نشانگر وضعیت: دارای چراغ LED سه رنگ (سبز، زرد، قرمز) برای نمایش وضعیت عادی، خطا و حریق به صورت محلی.

• 5. تاییدیه ها و استانداردهای ایمنی (Certifications)
  ایمنی عملکردی: دارای تاییدیه SIL2 (IEC 61508) از مراجع معتبر (مانند TUV).

مناطق پرخطر (Hazardous Areas): تاییدیه های ضد انفجار جهانی شامل:

ATEX & IECEx: Ex II 2 G D / Ex d IIB+H2 T5 Gb

FM/CSA: Class I Div. 1, Groups B, C & D

تاییدیه های حریق: دارای استانداردهای عملکردی EN54-10 و FM3260.

محدوده پوشش دهی دتکتور شعله Spectrex SharpEye مدل 40/40L-111AC:

توانایی تشخیص حریق استاندارد (نظیر حریق n-Heptane به ابعاد 1 در 1 فوت) در فاصله 15 متری (50 فوت) با زاویه دید گسترده 100 درجه افقی و 95 درجه عمودی.

پایداری محیطی دتکتور شعله 40/40L-111AC: عملکرد بدون نقص در بازه دمایی 55- تا 75+ درجه سانتی گراد. همچنین وجود Gore-Tex Vent و گرم کننده داخلی (Heater) از نشستن بخار، کندانس و یخ زدگی روی لنز جلوگیری می کند.

تست خودکار (BIT): سیستم Built-In-Test به صورت مداوم سلامت سنسورها و تمیزی شیشه اپتیک را بررسی کرده و در صورت بروز مشکل، وضعیت Fault را از طریق رله یا جریان خروجی اعلام می کند.

استانداردهای ایمنی و ضد انفجار دتکتور 40/40L-111AC:

از منظر ایمنی فرآیند (Process Safety)، این دستگاه دارای تاییدیه های حیاتی زیر است:

استاندارد ضد انفجار: دارای گواهینامه های ATEX و IECEx برای نصب در مناطق خطرناک Zone 1 و Zone 2 (گازها) و همچنین مناطق مستعد گرد و غبار انفجاری. بدنه از جنس فولاد ضد زنگ Stainless Steel 316L ساخته شده که مقاومت فیزیکی و شیمیایی فوق العاده ای دارد.

ایمنی عملکردی (SIL): این تجهیز مطابق با استاندارد IEC 61508 موفق به دریافت سطح SIL2 شده است. این یعنی نرخ خرابی خطرناک دستگاه بسیار پایین بوده و می تواند به عنوان بخشی از سیستم های ابزار دقیق ایمنی (SIS) در حلقه های کنترلی اضطراری قرار گیرد.

درگاه های ارتباطی و یکپارچه سازی برای اتصال به سیستم های کنترلی نظیر PLC، DCS و F&G، خروجی های متعددی پیش بینی شده است.

خروجی جریان: 0 تا 20 میلی آمپر (یا 4 تا 20 میلی آمپر پله ای).
رله ها: دارای دو رله مجزا برای وضعیت Alarm و Fault.
پروتکل های دیجیتال: پشتیبانی از RS-485 بر پایه مودباس (Modbus) و قابلیت سفارش با پروتکل HART برای عیب یابی از راه دور.

دتکتور شعله ضد انفجار UV/IR مدل 40/40L-111AC (دتکتور شعله Spectrex مدل 40/40L-111AC) راهکاری پیشرو برای تشخیص حریق در صنایع فرآیندی سنگین است. این دستگاه با ترکیب سنسورهای UV و IR، ضمن شناسایی سریع شعله های هیدروکربنی و غیرهیدروکربنی، در برابر منابع نوری مزاحم مانند نور خورشید و فعالیت های جوشکاری کاملا مصون است. بهره مندی از بدنه استیل ضد زنگ، تاییدیه های ضد انفجار جهانی و سطح ایمنی SIL2، این دتکتور را به جزئی جدایی ناپذیر از سیستم های مدیریت ریسک در پالایشگاه ها، نیروگاه ها و مخازن سوخت تبدیل کرده است. این تجهیز با قابلیت تست خودکار و گرم کن اپتیک، تداوم عملیاتی را در سخت ترین شرایط اقلیمی تضمین می کند.

ویژگی مشترک تمام مدلهای سری 40/40

– تمامی مدلهای این سری دارای اپتیک گرم شونده (Heated Optics) هستند (جهت جلوگیری از بخار گرفتگی و یخ زدگی).
– دارای پروتکل ارتباطی HART میباشند.
– منطبق با الزامات SIL-2 هستند.
– دارای قابلیت تست داخلی خودکار و دستی (Built-in-Test) برای بررسی عملکرد و تمیزی لنز میباشند.

1. مدل 40/40U-UB
| مشخصه | توضیحات
| نوع دتکتور | UV (فرابنفش) تکی
| حداکثر برد تشخیص | ۵۰ فوت (۱۵ متر)
| زمان پاسخگویی | ۳ ثانیه
| کاربرد | محیطهای داخلی
| نوع آتش قابل تشخیص | شعلههای آلی و معدنی
| توضیحات | دتکتور UV برای کاربردهای داخلی، تشخیص شعله های آلی و معدنی

2. مدل 40/40L-LB
| مشخصه | توضیحات
| نوع دتکتور | UV/IR (دوگانه فرابنفش/مادون قرمز)
| حداکثر برد تشخیص | ۵۰ فوت (۱۵ متر)
| زمان پاسخگویی | ۵ ثانیه (۱۵۰ میلیثانیه در حالت سریع)
| کاربرد | محیطهای داخلی و خارجی
| نوع آتش قابل تشخیص | شعلههای آلی و معدنی (هیدروکربنی)
| توضیحات | دتکتور دوگانه UV/IR برای تشخیص آتشهای هیدروکربنی و معدنی در محیطهای داخلی و خارجی

3. مدل 40/40L4-L4B
| مشخصه | توضیحات
| نوع دتکتور | UV/IR (دوگانه فرابنفش/مادون قرمز)
| حداکثر برد تشخیص | ۵۰ فوت (۱۵ متر)
| زمان پاسخگویی | ۵ ثانیه (۱۵۰ میلیثانیه در حالت سریع)
| کاربرد | محیطهای داخلی و خارجی
| نوع آتش قابل تشخیص | آتشهای هیدروکربنی
| توضیحات | نوع خاصی از دتکتور دوگانه UV/IR برای تشخیص آتشهای هیدروکربنی

4. مدل 40/40R
| مشخصه | توضیحات
| نوع دتکتور | IR (مادون قرمز تکی)
| حداکثر برد تشخیص | ۵۰ فوت (۱۵ متر)
| زمان پاسخگویی | ۵ ثانیه
| کاربرد | محیطهای داخلی
| نوع آتش قابل تشخیص | آتشهای هیدروکربنی
| توضیحات | دتکتور تکی IR برای تشخیص آتشهای هیدروکربنی در محیطهای داخلی

5. مدل 40/40I
| مشخصه | توضیحات
| نوع دتکتور | Triple IR (IR3) – سهگانه مادون قرمز
| حداکثر برد تشخیص | ۲۱۵ فوت (۶۵ متر)
| زمان پاسخگویی | ۵ ثانیه
| کاربرد | محیطهای داخلی و خارجی
| نوع آتش قابل تشخیص | آتشهای هیدروکربنی
| توضیحات | بالاترین برد تشخیص در بین مدلهای سری 40/40. فناوری IR3 دو تا سه برابر برد بیشتری نسبت به دتکتورهای IR تکی یا UV/IR دارد و بالاترین مصونیت را در برابر آلارمهای کاذب ارائه میدهد. این مدل شامل اپتیک گرمشونده، HART و منطبق با SIL-2 است.

6. مدل 40/40M
| مشخصه | توضیحات
| نوع دتکتور | Multi IR (چندگانه مادون قرمز)
| حداکثر برد تشخیص | هیدروکربنها: ۲۱۵ فوت (۶۵ متر) / هیدروژن: ۱۰۰ فوت (۳۰ متر)
| زمان پاسخگویی | ۵ ثانیه
| کاربرد | محیطهای داخلی و خارجی
| نوع آتش قابل تشخیص | شعلههای نامرئی هیدروژن و آتشهای هیدروکربنی
| توضیحات | طراحی ویژه برای تشخیص همزمان شعلههای نامرئی هیدروژن و آتشهای هیدروکربنی

خلاصه برد تشخیص برای سوختهای مختلف (مدلهای سری 40/40)

| سوخت | اندازه آتش | 40/40I | 40/40L-LB & 40/40L4-L4B | 40/40U-UB | 40/40R | 40/40M |
|——|———–|——–|————————-|———–|——–|——–|
| بنزین، n-هپتان | ۱ فوت مربع | ۲۱۵ فوت | ۵۰ فوت | ۵۰ فوت | ۵۰ فوت | ۲۱۵ فوت
| دیزل، JP5، نفت سفید | ۱ فوت مربع | ۱۵۰ فوت | ۳۶ فوت | ۳۶ فوت | ۳۶ فوت | ۱۵۰ فوت
| الکل (اتانول، IPA) | پلام ۰.۵ متر | ۱۳۵-۱۳۰ فوت | ۲۵ فوت | ۳۶ فوت | ۲۵ فوت | ۱۳۵ فوت
| متانول | پلام ۰.۵ متر | ۱۱۶ فوت | ۲۵ فوت | ۲۵ فوت | ۱۶ فوت | ۱۱۶ فوت
| متان، LPG | پلام ۰.۵ متر | ۱۰۰ فوت | ۱۶ فوت | ۴۰ فوت | ۱۶ فوت | ۱۰۰ فوت
| هیدروژن | – | تشخیص نمیدهد | ۱۶ فوت | ۳۳ فوت | – | ۱۰۰ فوت
| کاغذ اداری | ۱ فوت مربع | ۳۳ فوت | ۱۶ فوت | ۲۰ فوت | ۲۰ فوت | ۳۳ فوت

–

راهنمای انتخاب بر اساس منبع آتش (سری 40/40)

| منبع آتش | 40/40U-UB (UV) | 40/40R (IR) | 40/40L-LB/L4-L4B (UV/IR) | 40/40I (IR3) | 40/40M (Multi IR)
| گازوئیل، بنزین، n-هپتان | ● مناسب (۲) | ● مناسب (۲) | ● مناسب (۲) | عالی (۱) | عالی (۱)
| گازوئیل، JP5، نفت سفید | ● مناسب (۲) | ● مناسب (۲) | ● مناسب (۲) | ● مناسب (۲) | ● مناسب (۲)
| الکل (اتانول) | ● مناسب (۲) | ● مناسب (۲) | ● مناسب (۲) | ● مناسب (۲) | ● مناسب (۲)
| متان، LPG | ▲ ضعیف (۳) | ▲ ضعیف (۳) | ▲ ضعیف (۳) | ▲ ضعیف (۳) | ▲ ضعیف (۳)
| هیدروژن | ● مناسب (۲) | ✗ نامناسب (۴) | ● مناسب (۲) | ✗ نامناسب (۴) | عالی (۱)
| فلزات | ● مناسب (۲) | ✗ نامناسب (۴) | ▲ ضعیف (۳) | ✗ نامناسب (۴) | ▲ ضعیف (۳)
| چوب، کاغذ | ▲ ضعیف (۳) | ▲ ضعیف (۳) | ▲ ضعیف (۳) | ▲ ضعیف (۳) | ▲ ضعیف (۳)

راهنمای اعداد:
– (۱) ۱۰۰٪ – ۷۵٪ حساسیت دتکتور عالی
– (۲) ۷۵٪ – ۵۰٪ حساسیت دتکتور ● مناسب
– (۳) ۵۰٪ – ۲۵٪ حساسیت دتکتور ▲ ضعیف
– (۴) ✗ نامناسب

نکات مهم برای سفارش سری 40/40

برای سفارش مدلهای سری 40/40، اطلاعات زیر مورد نیاز است

1. ولتاژ تغذیه: معمولاً 24VDC
2. نوع محفظه و اتصالات: نوع درپوش کابل و جنس محفظه (ضد انفجار و …)
3. گزینههای خروجی: تنظیمات رلهها، خروجی جریان (۴-۲۰ میلیآمپر)
4. پروتکلهای ارتباطی: HART (بهصورت استاندارد در تمام مدلها موجود است)
