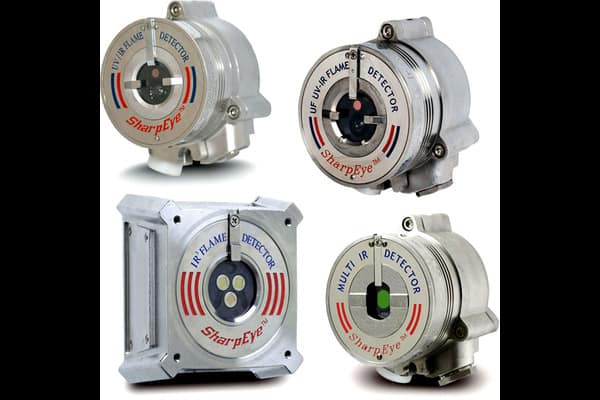

دتکتور شعله مدل 40/40L-122SC

دتکتور شعله Spectrex مدل 40/40L-122SC با ترکیب دو طیف نوری، استانداردهای ضد انفجار (ATEX/IECEx) و سرعت پاسخ دهی زیر 5 ثانیه، یکی از قابل اعتمادترین انتخاب ها برای حفاظت از سرمایه های انسانی و تجهیزات در پروژه های سنگین صنعتی است. استفاده از این تجهیز، ریسک حوادث جبران ناپذیر را به حداقل رسانده و تداوم تولید در محیط های عملیاتی را تضمین می کند.

ویژگی های فنی و مهندسی دتکتور شعله Spectrex مدل 40/40L-122SC

تکنولوژی سنسور: استفاده از ترکیب دوگانه فرابنفش (UV) و فروسرخ (IR).
زاویه دید: پوشش محیطی با زاویه 90 درجه افقی و 75 درجه عمودی.
زمان پاسخ دهی: تشخیص شعله در مدت زمان بسیار کوتاه، بین 3 تا 5 ثانیه.
ولتاژ مورد نیاز: کارکرد با برق مستقیم 18 تا 32 ولت (ولتاژ استاندارد 24 ولت).
میزان مصرف جریان: حداکثر 150 میلی آمپر در زمان فعال بودن سیستم گرم کننده لنز.
نوع خروجی ها: دارای خروجی آنالوگ 4 تا 20 میلی آمپر، خروجی رله ای (اعلام حریق و خطا) و پشتیبانی از پروتکل HART.
محدوده دمای کاری: توانایی عملکرد در شرایط بسیار سخت از دمای منفی 55 درجه تا مثبت 70 درجه سانتی گراد.
جنس بدنه: ساخته شده از استیل ضد زنگ 316L با پولیش الکتریکی برای مقاومت در برابر خوردگی.
وزن دستگاه: حدود 2.8 کیلوگرم برای مدل بدنه استیل.
تاییدیه های ایمنی: دارای استانداردهای جهانی ضد انفجار مانند ATEX و IECEx و همچنین سطح ایمنی SIL2.

ویژگی کاربردی دتکتور شعله Spectrex مدل 40/40L-122SC1

تکنولوژی تشخیص دوگانه (UV-IR) این دستگاه با استفاده از یک سنسور فرابنفش و یک سنسور مادون قرمز با طول موج 2.7 میکرون، حساسیت بسیار بالایی در شناسایی جرقه و شعله دارد. این مکانیزم باعث می شود دستگاه میان شعله واقعی و منابع نوری محیطی یا تشعشعات خورشیدی به درستی تمایز قائل شود و دقت عملیاتی را به حداکثر برساند.

2. پایداری در شرایط سخت اقلیمی بدنه این دتکتور با استاندارد حفاظتی IP66 و IP67 طراحی شده است که مقاومت کامل در برابر نفوذ گرد و غبار و فشار قوی آب را تضمین می کند. همچنین، گرم کن داخلی محفظه اپتیکال (Heated Optics) از نشستن برف، یخ یا بخار روی لنز جلوگیری کرده و عملکرد مداوم دستگاه را در دماهای بسیار پایین یا رطوبت بالا ممکن می سازد.

3. خروجی های استاندارد و قابلیت یکپارچه سازی مدل 40/40L از پروتکل های ارتباطی متنوعی از جمله خروجی جریانی 4 تا 20 میلی آمپر (Sourced یا Isolated)، خروجی رله ای و پروتکل HART پشتیبانی می کند. این ویژگی امکان اتصال آسان به سیستم های کنترل مرکزی (DCS) و سیستم های اعلام حریق (F&G) را برای مدیریت متمرکز فراهم می آورد.

4. قابلیت خودارزیابی خودکار (Built-In-Test) این دتکتور به سیستم تست خودکار BIT مجهز است که به صورت دوره ای سلامت سنسورها و شفافیت لنز را بررسی می کند. در صورت بروز هرگونه نقص فنی یا کثیفی بیش از حد شیشه، دستگاه بلافاصله وضعیت خطا (Fault) را اعلام می کند تا ایمنی سایت هرگز به مخاطره نیفتد.

دتکتور شعله مدل 40/40L-122SC یک تجهیز فوق العاده دقیق در حوزه ایمنی صنعتی است که به منظور پایش حریق در محیط های پرخطر نظیر تاسیسات نفت، گاز و پتروشیمی طراحی شده است. این دستگاه با بهره گیری از تکنولوژی ترکیبی UV/IR (فرابنفش و مادون قرمز)، توانایی تشخیص سریع شعله های ناشی از هیدروکربن ها، هیدروژن، فلزات و سوخت های غیرآلی را دارا است. ساختار مهندسی این سنسور به گونه ای است که با تحلیل همزمان طول موج های مختلف، بیشترین مقاومت را در برابر هشدارهای کاذب نشان می دهد.

اطلاعات سفارش و شماره قطعه (Order Information & Part Numbers)

1. شماره مدل کلی (General Model Numbers):
40/40L: مدل پایه UV/IR با سنسور IR در طول موج ۲٫۵–۳٫۰ میکرومتر، بدون قابلیت Built-In-Test (BIT).
40/40LB: همانند 40/40L اما با قابلیت Built-In-Test (BIT).
40/40L4: UV/IR با سنسور IR در طول موج ۴٫۵ میکرومتر (مخصوص آتش‌های هیدروکربنی)، بدون BIT.
40/40L4B: همانند 40/40L4 اما با BIT.
نکته: تنها مدل‌های دارای حرف B (LB و L4B) قابلیت تست داخلی (BIT) را دارند.

2. قالب شماره قطعه کامل (Full Part Number Format):
شماره قطعه کامل به صورت زیر است و مشخصات فنی محصول را به تفکیک نشان می‌دهد:
40/40L, LB, L4, L4B- XXXXX که در آن XXXXX یک کد ۵ رقمی است و هر رقم نمایانگر یک ویژگی خاص از محصول است (طبق جدول زیر).

اجزای کد ۵ رقمی (Breakdown of the 5-digit code):
رقم مشخصه گزینه‌های موجود
۱ نسخه دتکتور L, LB, L4, L4B (مطابق جدول مدل‌ها)
۲ گزینه سیم‌کشی (Wiring Option) ۱ تا ۵ (طبق جدول Wiring Options)
۳ محدوده دمایی ۱: دمای استاندارد، ۲: دمای بالا (۸۵°C)
۴ نوع ورودی کابل ۱: M25، ۲: ¾″-14 NPT
۵ جنس بدنه S: استنلس استیل، A: آلومینیوم
۶ گواهی‌نامه (Approval) C: ATEX/IECEx، F: FM/CSA، U: UL (Inmetro)
مثال از راهنما: شماره قطعه 40/40L-321SC به این معناست:

مدل: 40/40L (UV/IR با IR در ۲٫۸μm، بدون BIT)
گزینه سیم‌کشی: ۳ (منبع جریان، رله Fault به صورت N.O.)
محدوده دمایی: ۲ (تا ۸۵°C)
ورودی کابل: ۱ (M25)
جنس بدنه: S (استنلس استیل)

گواهی: C (ATEX/IECEx)

 گزینه‌های سیم‌کشی (Wiring Options):
۱ پیش‌فرض. تغذیه، رله Fault (N.C.)، رله Alarm (N.O.)، خروجی ۰–۲۰mA (Sink)، RS-485، HART (با لینک بین ترمینال‌ها قابل تغییر به Source).
۲ تغذیه، رله Fault (N.C.)، رله Alarm (N.O./N.C.)، خروجی ۰–۲۰mA (Source)، RS-485، HART.
۳ تغذیه، رله Fault (N.O.)، رله Alarm (N.O./N.C.)، خروجی ۰–۲۰mA (Source)، RS-485، HART.
۴ تغذیه، رله Fault (N.C.)، رله Alarm (N.O.)، رله Auxiliary (N.O.)، RS-485.
۵ تغذیه، رله Fault (N.O.)، رله Alarm (N.O.)، رله Auxiliary (N.O.)، RS-485.
نکته: گزینه‌های ۴ و ۵ فاقد خروجی جریان ۰–۲۰mA هستند.

لوازم جانبی و شماره قطعات آن‌ها (Accessories & Their Part Numbers):
لوازم جانبی شماره قطعه (P/N) توضیح
شبیه‌ساز شعله FS-1200 380114-1 کیت کامل شامل شبیه‌ساز، شارژر، ابزار، کیف حمل
باتری شبیه‌ساز 380004 فقط از این مدل باتری استفاده شود
قلاب شیب‌دار (Tilt Mount) 40/40-001 قابلیت چرخش ۶۰ درجه در همه جهت‌ها
قلاب مجرایی (Duct Mount) 777670 برای نصب در داکت‌های دما بالا (تا ۲۰۰°C)
پوشش آب‌وهوا (Weather Cover) 777163 (استیل) / 777263 (پلاستیک) محافظ در برابر برف و باران
محافظ هوا (Air Shield) 777650 برای محیط‌های آلوده به ذرات
کیت رابط USB به RS-485 794079 برای پیکربندی از طریق کامپیوتر
مقاومت انتهای خط (EOL Resistor) 777915-X برای استفاده در مدارهای نظارتی
