دتکتور گاز مدل GENRAL MONITOR 11159-1

دتکتور گاز مدل GENRAL MONITOR 11159-1

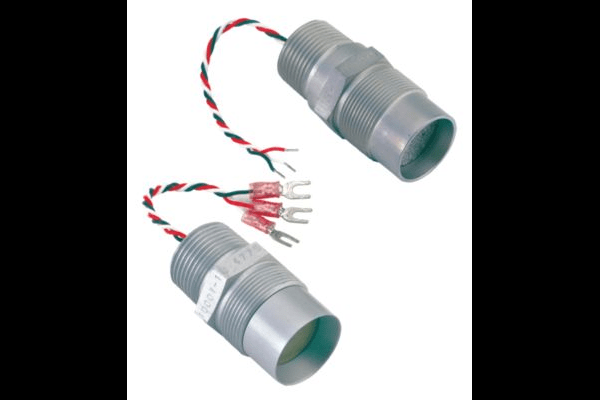

دتکتور گاز General Monitors 11159-1 یکی از قطعات حیاتی و استراتژیک در سیستم‌های پایش گاز و آتش (F&G) محسوب می‌شود. این قطعه در واقع یک سنسور کاتالیتیکی (Catalytic Bead Sensor) یا به اصطلاح فنی‌تر، یک Pellistor است که برای تشخیص گازهای قابل اشتعال در محدوده LEL (پایین‌ترین حد انفجار) طراحی شده است.

مشخصات عمومی و عملکردی GENRAL MONITOR 11159-1

نوع سنسور: کاتالیتیک (Catalytic Bead / Pellistor)
گازهای هدف: هیدروکربن‌های قابل اشتعال (متان، اتان، پروپان، بوتان، بخارات بنزین و غیره)
محدوده اندازه‌گیری: ۰ تا ۱۰۰ درصد LEL (Lower Explosive Limit)
زمان پاسخ‌دهی (): کمتر از ۸ ثانیه (در شرایط استاندارد)
زمان پاسخ‌دهی (): کمتر از ۱۲ ثانیه (بسته به نوع گاز و جریان هوا)
دقت (Accuracy): LEL تا ۵۰ درصد مقیاس و LEL برای مقادیر بالاتر
تکرارپذیری (Repeatability): LEL

مشخصات الکتریکی و خروجی GENRAL MONITOR 11159-1

نوع اتصال: ۳ سیمه (3Wire) یا پل وتستون مستقیم (بسته به ترانسمیتر متصل)
جریان مصرفی: ۳۰۰ میلی‌آمپر (به صورت نامی)
ولتاژ عملیاتی: ۲ ولت DC (بر روی دو سر پل سنسور)
پایداری صفر (Zero Drift): کمتر از ۵ درصد LEL در سال

شرایط محیطی و فیزیکی  GENRAL MONITOR 11159-1

محدوده دمای عملیاتی: ۴۰ درجه سانتی‌گراد تا ۲۰۰+ درجه سانتی‌گراد (بسته به نوع غلاف و متعلقات)
محدوده رطوبت: ۵ تا ۹۵ درصد RH (غیر متراکم)
جنس بدنه (Housing): فولاد ضد زنگ (Stainless Steel 316)
محافظت در برابر انفجار: دارای تاییدیه Explosion Proof برای مناطق طبقه بندی شده (Class I, Div 1, Groups B, C, D)
نوع رزوه اتصال: ۳/۴ اینچ NPT (استاندارد اکثر دتکتورهای جنرال مانیتورز)

ویژگی‌های حفاظتی و نگهداری GENRAL MONITOR 11159-1

مقاومت در برابر مسمومیت (Poison Resistant): دارای کاتالیزورهای تقویت شده در برابر سیلیکون و سولفید هیدروژن
فیلتر داخلی: مجهز به سینتر متخلخل (Sintered Flame Arrestor) جهت جلوگیری از خروج شعله و ورود ذرات معلق
طول عمر مفید: ۳ تا ۵ سال در شرایط محیطی نرمال
دوره کالیبراسیون پیشنهادی: ۳ تا ۶ ماه یکبار (بسته به حساسیت سایت)

تحلیل فنی General Monitors 11159-1 بر اساس استانداردهای (MSA/General Monitors)

بررسی فنی سنسور General Monitors مدل 11159-1این سنسور به عنوان قلب تپنده بسیاری از دتکتورهای گاز این شرکت (نظیر سری SC100 یا سیستم‌های قدیمی‌تر) عمل می‌کند. عملکرد آن بر پایه اکسیداسیون کاتالیتیکی است؛ فرآیندی که در آن گاز با رسیدن به سطح المنت گرم شده، باعث تغییر مقاومت الکتریکی می‌شود.

ویژگی‌های ساختاری و عملیاتینوع سنسور:
کاتالیتیک (Combustible Gas Sensor).خروجی: این تجهیز معمولاً به صورت یک “پل وتستون” (Wheatstone Bridge) در مدار قرار می‌گیرد تا تغییرات ولتاژ ناشی از احتراق گاز را به سیگنال قابل فهم برای کنترلر تبدیل کند.

پایداری حرارتی: به دلیل طراحی دقیق المنت‌ها، این سنسور کمترین میزان انحراف (Drift) را در برابر تغییرات دمای محیطی دارد.

مقاومت در برابر مسمومیت: یکی از چالش‌های سنسورهای کاتالیتیکی، مسموم شدن توسط سیلیکون‌ها یا ترکیبات سرب است. مدل 11159-1 با بهره‌گیری از پوشش‌های خاص کاتالیزوری، مقاومت بالایی در برابر این عوامل مخرب دارد.

تحلیل عملکرد در محیط‌های صنعتی بر اساس رفرنس‌های فنی General Monitors، این سنسور برای تشخیص طیف گسترده‌ای از هیدروکربن‌ها (از متان و پروپان گرفته تا بخارات بنزین) بهینه‌سازی شده است.

دقت در پاسخ‌دهی (T90): این سنسور دارای زمان پاسخ‌دهی بسیار کوتاهی است. در شرایط استاندارد، زمان رسیدن به ۹۰ درصد مقدار نهایی گاز (T90) در این مدل معمولاً کمتر از ۱۰ تا ۱۲ ثانیه است که برای سیستم‌های ایمنی حیاتی تلقی می‌شود.

طراحی ضد انفجار (Explosion Proof): بدنه و ساختار سنسور به گونه‌ای است که شعله ناشی از احتراق گاز داخل محفظه سنسور، به محیط بیرون (که ممکن است حاوی گاز انفجاری باشد) سرایت نمی‌کند. نکات کلیدی در نگهداری و کالیبراسیون برای حفظ کارایی تجهیز در بلندمدت الزامی است.

کالیبراسیون دوره‌ای: به دلیل ماهیت شیمیایی واکنش‌ها، حساسیت سنسور به مرور زمان کاهش می‌یابد. کالیبراسیون با گاز Zero و گاز Span (معمولاً ۵۰ درصد LEL) باید در فواصل زمانی ۶ ماهه انجام شود.
تداخلات گازی: حضور گازهای خورنده مثل $H_2S$ در غلظت‌های بالا می‌تواند بر عملکرد کاتالیزور تاثیر منفی بگذارد. در چنین محیط‌ هایی، استفاده از فیلترهای محافظ توصیه می‌شود.

تجهیز General Monitors 11159-1 یک راهکار قابل اعتماد و با سابقه (Field Proven) برای صنایع نفت، گاز و پتروشیمی است. این سنسور به دلیل دقت بالا و طول عمر عملیاتی مناسب (بین ۳ تا ۵ سال در شرایط استاندارد)، استاندارد طلایی در بسیاری از پروژه‌های فراساحلی و خشکی محسوب می‌شود.
