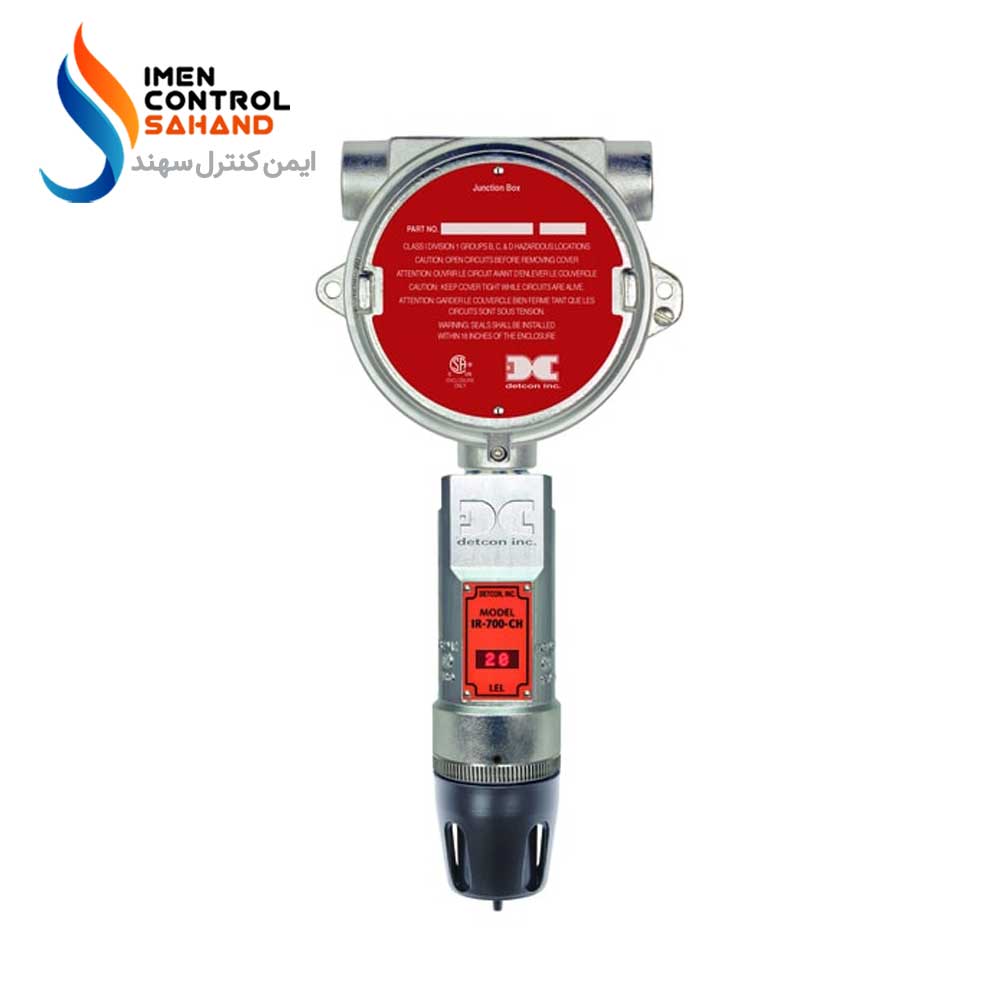

دتکتور گاز مدل IR-700-CH

بررسی فنی و مهندسی دتکتور گاز مادون قرمز مدل IR-700-CH

 معرفی جامع و اصول عملکرد (Operating Principle)

دتکتور گاز مدل IR-700-CH یک تجهیز ابزار دقیق پیشرفته جهت تشخیص گازهای قابل اشتعال (Combustible Gases) بر پایه هیدروکربن‌ها است. این دتکتور از تکنولوژی مادون قرمز غیر پراکنده (NDIR – Non-Dispersive Infrared) بهره می‌برد. اساس کار این سنسور بر مبنای جذب طول موج‌های مشخصی از پرتوهای مادون قرمز (معمولاً در محدوده 3.3 \mu m ) توسط پیوندهای کربن-هیدروژن (C-H) استوار است. بر خلاف سنسورهای کاتالیستی، این دتکتور برای تشخیص گاز نیازی به حضور اکسیژن ندارد و پدیده مسمومیت سنسور (Sensor Poisoning) در اثر مواجهه با ترکیباتی نظیر سیلیکون‌ها، سولفید هیدروژن ( H_2S ) و هالوژن‌ها در آن رخ نمی‌دهد.

بررسی ویژگی‌های ضد انفجار دتکتور گاز مدل IR-700-CH

با توجه به نصب این تجهیز در مناطق مستعد خطر (Hazardous Areas) نظیر Zone 1 و Zone 2، طراحی بدنه و مدارات آن کاملاً منطبق بر استانداردهای ضد انفجار بین‌المللی است.
– نوع حفاظت: محفظه ضد شعله (Flameproof Enclosure – Ex d).
– استانداردها: دارای تاییدیه‌های ATEX ،IECEx ،UL و CSA.
– کلاس حفاظتی بدنه: معمولاً ساخته شده از آلومینیوم بدون مس (Copper-free Aluminum) یا استیل ضد زنگ 316 (SS316) با درجه حفاظت نفوذ IP66/IP67.
– مارکینگ نمونه: Ex \ d \ IIC \ T4/T5/T6 \ Gb که نشان‌دهنده قابلیت استفاده در گروه‌های گازی خطرناک (از جمله هیدروژن، در صورت تایید سازنده برای محفظه) و محدوده‌های دمایی مختلف است.

لیست امکانات و ویژگی‌های فنی دتکتور گاز مدل IR-700-CH

• – پایداری بالا و نیاز حداقل به کالیبراسیون دوره‌ای (Low Maintenance).
• – مجهز به سیستم اپتیک گرم‌شونده (Heated Optics) جهت جلوگیری از تقطیر و تشکیل بخار آب (Condensation) روی لنزها در محیط‌های مرطوب.
• – دارای سیستم خودآزمایی پیوسته (Continuous Self-Test) و طراحی Fail-Safe جهت اعلام خطای تجهیز به سیستم کنترل (DCS/PLC).
• – خروجی استاندارد صنعتی: سیگنال آنالوگ 4-20 میلی‌آمپر (4-20mA) به همراه پروتکل ارتباطی HART و رله‌های خروجی (Alarm & Fault).
• – زمان پاسخ‌گویی بسیار سریع (Fast Response Time – T90).
• – مقاومت بالا در برابر تداخل گازهای پس‌زمینه.

اطلاعات سفارش و پارت نامبر دتکتور گاز مدل IR-700-CH

جهت سفارش‌گذاری مدل IR-700-CH، پارت نامبرها معمولاً بر اساس متریال بدنه، نوع رزوه گلند کابل، و پروتکل‌های خروجی تفکیک می‌شوند. یک نمونه ساختار پارت نامبر به شرح زیر است:
– Base Part: IR700-CH (Hydrocarbon / LEL Detector)
– Material: A (Aluminum) / S (Stainless Steel 316)
– Thread: 1 (3/4″ NPT) / 2 (M20 x 1.5)
– Output: 0 (4-20mA) / 1 (4-20mA + HART) / 2 (Modbus RS-485)
– Example Part Number: IR700-CH-S-2-1 (سنسور هیدروکربن، بدنه استیل، رزوه M20، خروجی هارت).

General Cable Commodore part number:
– ZO16P0022189 (Recommended cable)

Spare Parts:
– S927-xx0000-xxxx1 : IR-700 Intelligent Transmitter Module (ITM)
– S967-xx0xxx-xxxx1 : IR-700 ITM with Lower Housing, Cell, and Splash Guard
– 500-003087-100 : Transient Protection PCA
– 960-202200-000 : Condensation prevention packet
