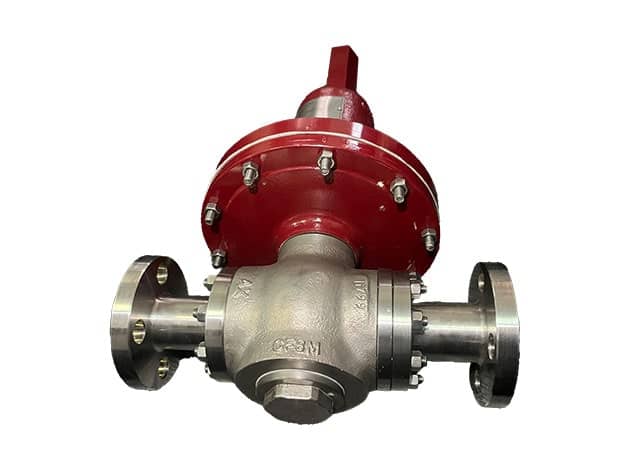

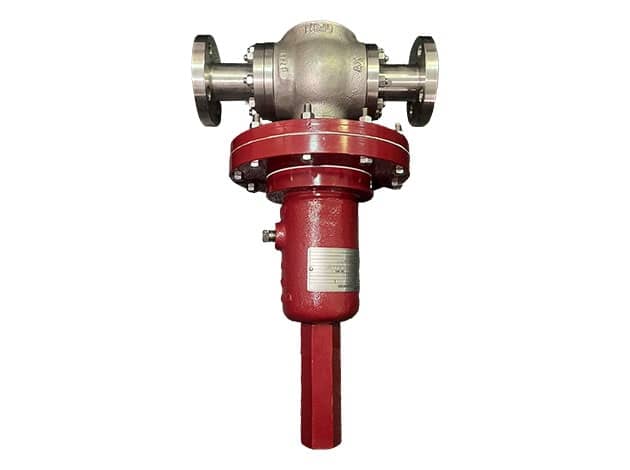

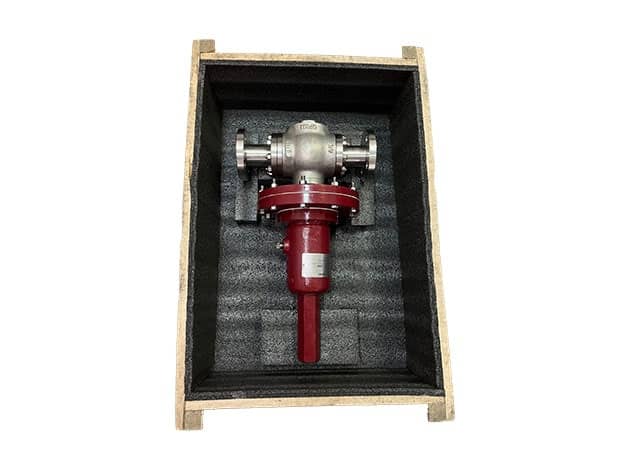

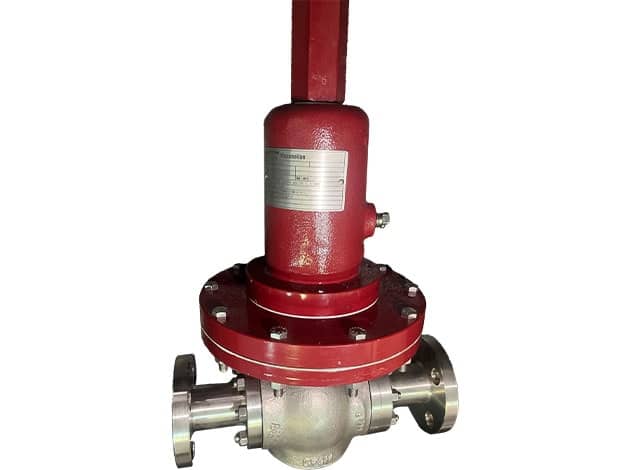

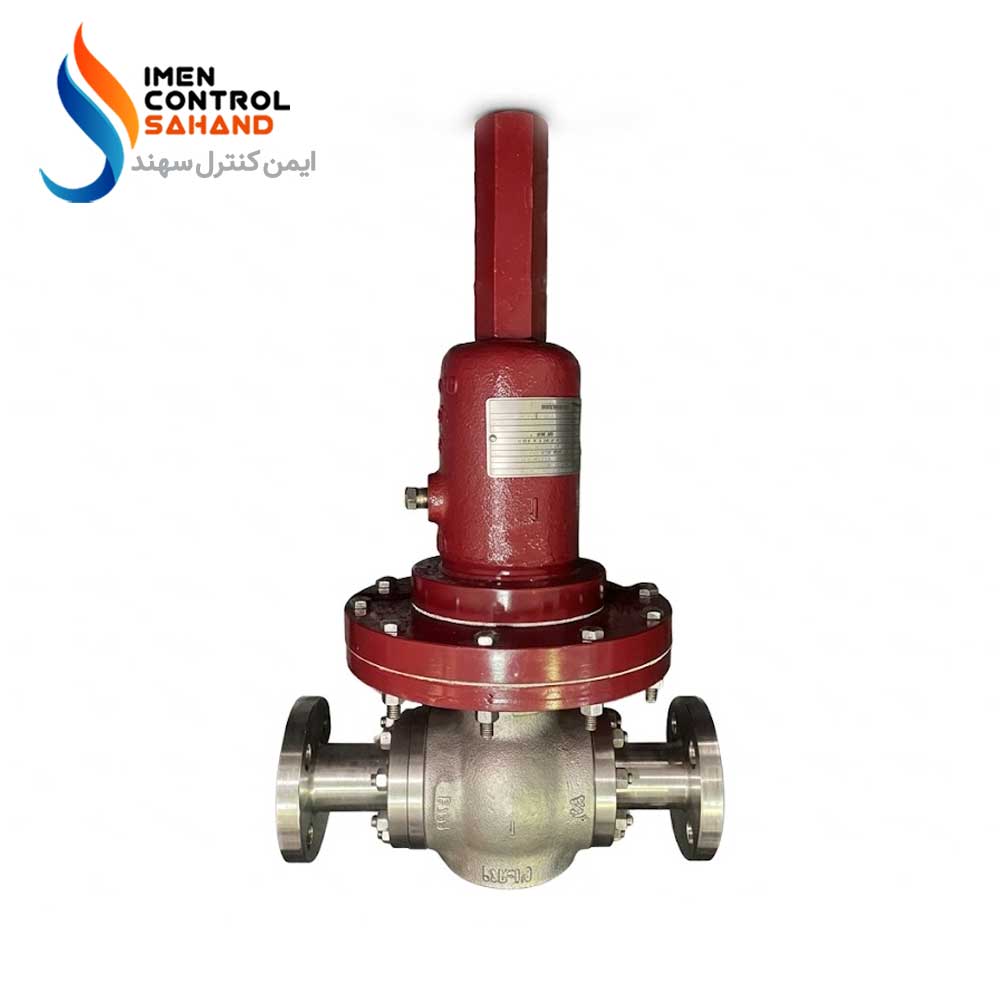

گولاتور ماسونیلان Masoneilan کاهش دهنده فشار مستقیم سری 172
ویژگی های محصول :
بررسی ساختار و مکانیزم عملکرد رگولاتور Masoneilan 172
رگولاتور ماسونیلان Masoneilan سری 172 یک تجهیز خودگردان (Self-Operated) و کاهش دهنده فشار مستقیم (Direct-Operated) است که برای کنترل دقیق فشار در محیط های صنعتی سخت طراحی شده است. برخلاف سری 171 که بدنه چدنی دارد، سری 172 با متریال های پیشرفته ای نظیر فولاد کربنی و استنلس استیل عرضه می شود که آن را برای شرایط فرایندی پیچیده تر و سیالات خورنده ایده آل می سازد.
این تجهیز به دلیل طراحی ماژولار و قابلیت تعمیر در خط (In-line Maintenance)، هزینه های عملیاتی را به شدت کاهش می دهد. سری 172 با بهره گیری از دیافراگم های الاستومری تقویت شده و دیسک های آب بندی نرم، سطح بالایی از پایداری (High Stability) و قطع جریان کامل (Tight Shutoff) را در صنایع نفت، گاز و پلیمری تضمین می کند.
کاربرد رگولاتور خودگردان ماسونیلان در سیستم های ابزار دقیق
- نام تجاری: Masoneilan™ 172 Series
- شرکت مادر: Baker Hughes
- نوع تجهیز: رگولاتور خودگردان کاهنده فشار (Self-Contained Pressure Reducing Regulator)
- ساختار: مستقیم (Direct-Operated) با حسگر داخلی (Internal Sensing)
- مسئله طراحی: حل چالش نوسان فشار در خطوط فرعی و اصلی بدون نیاز به انرژی خارجی (Auxiliary Power)
مشخصات فنی و کاتالوگ رگولاتور Masoneilan 172
بر اساس کاتالوگ، شرکت سازنده سری 172 از نظر متریال و اتصالات انعطاف پذیری بسیار بالایی دارد. این تجهیز در دو نسخه رزوه ای و فلنجی عرضه می شود که نسخه فلنجی امکان سفارشی سازی طول Face-to-Face را برای پروژه های نوسازی (Retrofit) فراهم می کند.
جدول مشخصات و پارامترهای عملیاتی رگولاتور 172
| ویژگی فنی | شرح مشخصات (بر اساس کاتالوگ 0820) |
|---|---|
| سایز بدنه (Body Size) | 1/2 اینچ تا 2 اینچ (DN15 تا DN50) |
| اتصالات انتهایی (Connections) | رزوه ای (NPT/GAS) و فلنجی (ANSI/DIN) |
| متریال بدنه (Body Material) | فولاد کربنی (CS)، استنلس استیل (SS) و آلیاژهای خاص |
| فشار ورودی (Inlet Pressure) | تا 580 psig (40 barg) – وابسته به سایز اکچویتور |
| محدوده دمایی (Temperature) | 32 تا 450 درجه فارنهایت (0 تا 232 درجه سانتی گراد) |
| حسگر فشار (Sensing) | داخلی (استاندارد) / خارجی (سفارشی بر اساس درخواست) |
| متریال دیافراگم | CR (Polychloroprene), FPM, EPDM+PTFE |
ستانداردهای ایمنی و تاییدیه ضد انفجار رگولاتور ماسونیلان
رگولاتور Masoneilan 172 به عنوان یک تجهیز مکانیکی صرف (Purely Mechanical)، به طور ذاتی فاقد قطعات الکتریکی است. بنابراین، منبع اشتعال فعال ندارد و می تواند در مناطق خطرناک (Hazardous Areas) مورد استفاده قرار گیرد. با این حال، طبق الزامات ATEX، بدنه تجهیز باید به درستی زمین (Earthing) شود تا از تجمع الکتریسیته ساکن جلوگیری گردد. این رگولاتور استانداردهای سخت گیرانه ASME و PED را برای تجهیزات تحت فشار پاس می کند.
راهنمای پارت نامبر و ساختار سفارش رگولاتور Masoneilan 172
کدگذاری سری 172 شامل ترکیبی از اعداد و حروف است که ویژگی های ولو را تعریف می کند. برای استعلام قیمت یا سفارش قطعات یدکی، ارائه موارد زیر ضروری است:
- Actuator Size: تعیین کننده محدوده فشار (کد 100، 120، 130 یا 140).
- Spring Code: انتخاب فنر بر اساس فشار خروجی مورد نیاز (Set Point).
- Trim Number: تعیین کننده ظرفیت جریان (Cv) و جنس قطعات داخلی.
- Seal Material: انتخاب بین FKM، PTFE یا استنلس استیل بر اساس دمای فرایند.
نحوه کالیبراسیون و نگهداری پیشگیرانه رگولاتور 172
رگولاتور 172 برای نگهداری آسان طراحی شده است. طراحی Top-Entry به تکنسین ها اجازه می دهد بدون جدا کردن ولو از خط لوله، قطعات داخلی مانند دیسک، پلاگ و دیافراگم را بازرسی یا تعویض کنند.

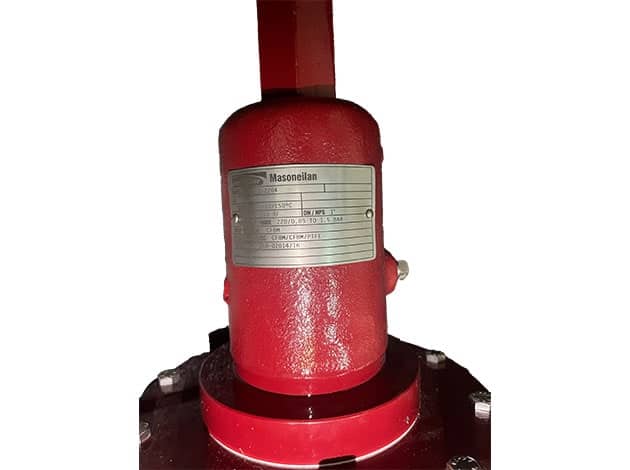

- کالیبراسیون: با چرخاندن پیچ تنظیم (Adjusting Screw) روی کلاهک، فشار روی فنر تغییر کرده و فشار خروجی تنظیم می شود.
- بازرسی دوره ای: بررسی سوراخ هواکش (Vent) برای اطمینان از عدم نشتی دیافراگم.
- روغن کاری: پیچ تنظیم باید برای جلوگیری از خوردگی و گیرپاژ به طور مرتب با روانکارهای مناسب گریس کاری شود.
سوالات متداول و عیب یابی رگولاتور ماسونیلان 172
رگولاتور 172 برای چه سیالاتی مناسب است؟
این رگولاتور برای هوا، گازهای غیرخورنده، بخار آب (Steam) و مایعات سازگار با متریال بدنه و الاستومرها طراحی شده است.
آیا سری 172 نیاز به سیگنال 4-20 میلی آمپر دارد؟
خیر، این تجهیز کاملا مکانیکی (Direct-Operated) است و بدون نیاز به برق یا هوای ابزار دقیق کار می کند.
تفاوت اصلی 171 و 172 در چیست؟
سری 171 فقط با بدنه چدنی عرضه می شود، اما سری 172 دارای بدنه فولادی و استیل برای کاربردهای سنگین تر است.
حداکثر فشار خروجی قابل تنظیم چقدر است؟
بسته به سایز اکچویتور، در مدل های با فشار بالا (HP) تا 217 psig (15 barg) قابل تنظیم است.
متریال مناسب برای سرویس بخار در سری 172 چیست؟
استفاده از دیافراگم EPDM+PTFE و تریم استنلس استیل 316 برای تحمل دمای بخار الزامی است.
Cv رگولاتور Masoneilan 172 چقدر است؟
مقدار Cv به سایز بدنه و شماره تریم بستگی دارد و در بزرگترین سایز (2 اینچ) به حدود 12.8 می رسد.
منظور از Tight Shutoff در این رگولاتور چیست؟
استفاده از دیسک های الاستومری (Elastomer Discs) باعث می شود که در زمان بسته بودن، نشتی به حداقل مطلق برسد.
آیا می توان جهت نصب را تغییر داد؟
خیر، جهت جریان باید مطابق با فلش روی بدنه (Flow Arrow) باشد تا رگولاتور عمل کند.
چه عاملی باعث لرزش (Chattering) در رگولاتور می شود؟
انتخاب سایز نادرست (Oversizing) یا نصب بسیار نزدیک به شیرهای قطع و وصل سریع می تواند باعث ناپایداری شود.
آیا قطعات یدکی 171 و 172 مشترک هستند؟
برخی قطعات مانند فنرها و دیافراگم ها در سایزهای مشابه مشترک هستند، اما بدنه و کلاهک متفاوت می باشند.
منابع و رفرنس
Baker Hughes Official Datasheet: BHMN-171-172-TS-31534B-0820
Masoneilan Pressure Regulators Application Guide – Ref: GEA19388
ASME B16.34 – Standard for Valves Flanged, Threaded and Welding End
