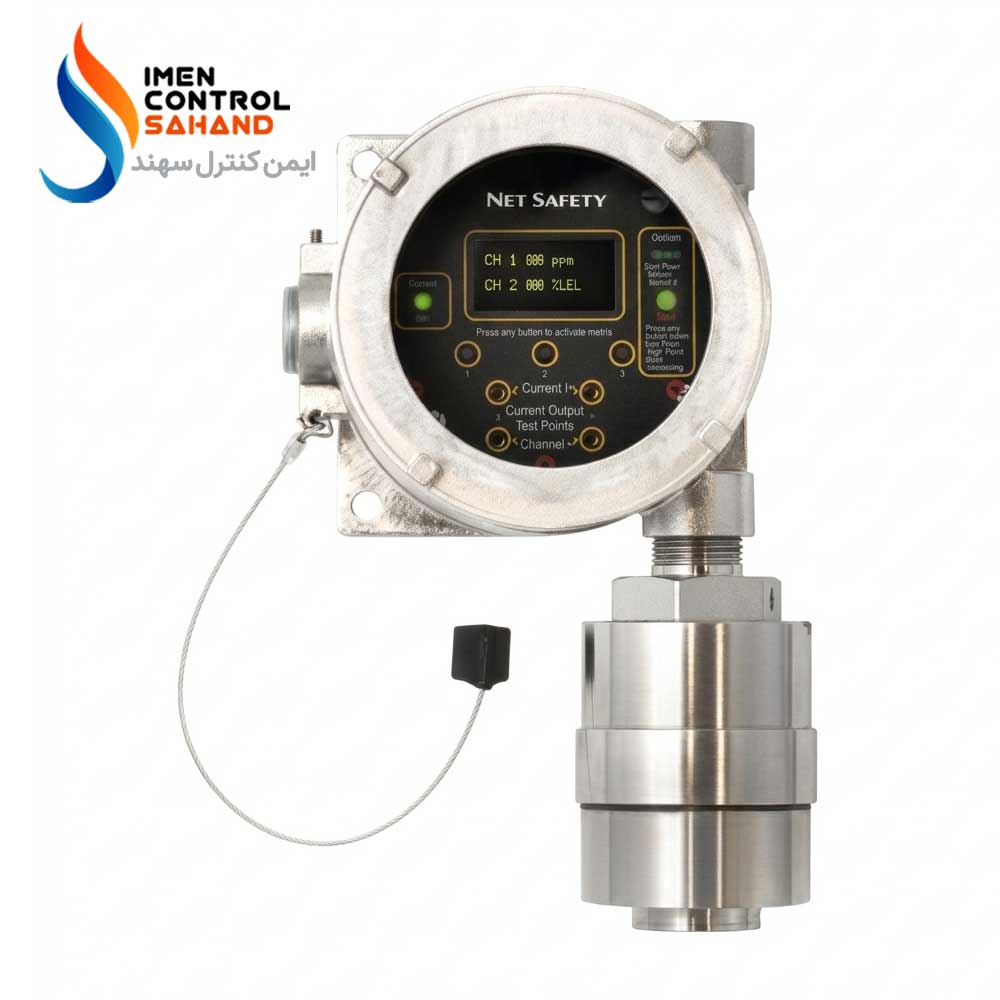

دتکتور گاز NET SAFTEY مدل M21

بررسی تخصصی و فنی مهندسی دتکتور گاز Net Safety Millennium II M21

دتکتورهای گاز سری Millennium از برند Net Safety Systems (متعلق به Emerson) از شناخته‌شده‌ترین تجهیزات صنعتی در حوزه Gas Detection برای صنایع نفت، گاز، پتروشیمی، پالایشگاه هستند.
بر اساس تحلیل‌های تخصصی مبتنی بر ساختار پلتفرم Millennium II و خانواده تجهیزات Net Safety، معماری، قابلیت‌ها و ویژگی‌های مهندسی این تجهیز در این گزارش مستندسازی شده است.

معرفی خانواده Millennium II و معماری M21

سری Millennium II از Net Safety معمولاً به‌عنوان یک Universal Gas Detection Head و Explosion Proof Field Detector شناخته می‌شود.
با توجه به ساختار این خانواده، تجهیز M21 دارای معماری زیر است:

1. ترانسمیتر اصلی (Transmitter Housing):
– پردازش سیگنال سنسور، نمایش مقدار گاز، تولید خروجی آنالوگ، مدیریت Fault و Alarm.
2. سنسور گاز (Sensor Module):
– قابلیت اتصال سنسورهای Catalytic، Electrochemical، Infrared و Solid State.
3. ماژول الکترونیکی:
– وظیفه Signal Conditioning، Temperature/Drift Compensation و Self Diagnostics.
4. رابط کاربری:
– نمایشگر LCD صنعتی، سوییچ‌های مغناطیسی (Magnetic Switch) برای کالیبراسیون محلی بدون نیاز به باز کردن محفظه.

مشخصات فنی و مهندسی (Technical Specifications)

تغذیه:
– 24VDC Nominal (محدوده عملکرد 18 تا 32 ولت DC)

خروجی‌ها (Outputs):
– خروجی آنالوگ: 4-20mA (قابلیت پیکربندی Sink/Source)
– خروجی دیجیتال: پشتیبانی احتمالی از پروتکل‌های HART، RS-485 یا Modbus RTU
– رله‌ها: دارای رله‌های Alarm، Fault و Auxiliary

طراحی ماژولار (Modular Design):
– تعویض آسان سنسورها با قابلیت Hot Swap (در برخی نسخه‌ها) جهت کاهش زمان توقف (Downtime).

سیستم عیب‌یابی خودکار (Self Diagnostics):
– مانیتورینگ مداوم سلامت سنسور، ولتاژ تغذیه، Open Circuit و Internal Failure.

الگوریتم‌های جبران‌ساز (Compensation Algorithms):
– جبران‌سازی دمایی (Temperature Compensation) و اصلاح خطی نبودن سیگنال جهت افزایش پایداری اندازه‌گیری.

ویژگی‌های ضد انفجار دتکتور گاز NET SAFTEY مدل M21

خانواده محصولات Net Safety برای استفاده در محیط‌های مستعد انفجار (Hazardous Areas) طراحی شده‌اند و مدل M21 از این قاعده مستثنی نیست:

استانداردها و تاییدیه‌ها (Approvals):
– ATEX / IECEx: استفاده در Zone 1 و Zone 2 با نوع حفاظت Ex d (محفظه ضد انفجار) و احتمالاً Ex ia (ذاتی ایمن) برای بخش سنسور.
– CSA: Class I, Division 1 & 2 برای بازار آمریکای شمالی.
– FM Approvals: تاییدیه Explosion Proof برای محفظه اصلی.

جنس بدنه (Enclosure Material):
– آلومینیوم LM25: دارای پوشش ضدخوردگی، مقاوم و سبک برای کاربردهای عمومی صنعتی.
– استنلس استیل 316 (SS316): مقاوم در برابر خوردگی شدید، مناسب برای محیط‌های Offshore و Marine.

درجه حفاظت محیطی (Ingress Protection):
– IP66 / IP67 و NEMA 4X (مقاوم در برابر نفوذ گرد و غبار و آب).

سازگاری با سنسورها (Sensor Compatibility)

دتکتور M21 به عنوان یک ترانسمیتر جامع، امکان خوانش گازهای زیر را فراهم می‌کند:
– گازهای قابل اشتعال (Combustible Gases): از طریق سنسورهای Catalytic Bead (محدوده 0-100% LEL) و Infrared (IR) برای محیط‌های دارای ریسک مسمومیت سنسور (Poisoning).
– گازهای سمی (Toxic Gases): سنسورهای الکتروشیمیایی برای H2S (مثلا 0-100 ppm) و CO.
– اکسیژن (Oxygen): مانیتورینگ کمبود اکسیژن (0-25% Vol).

کاربردهای صنعتی دتکتور گاز NET SAFTEY

– سایت‌های استخراج نفت و گاز (Onshore & Offshore)
– پالایشگاه‌ها و مجتمع‌های پتروشیمی
– ایستگاه‌های تقویت فشار گاز (Compressor Stations)
– واحدهای تولید LNG و پلتفرم‌های FPSO
