دتکتور گاز اپتیما (اوپتیما) پلاس چیست و چه مزیتی دارد؟

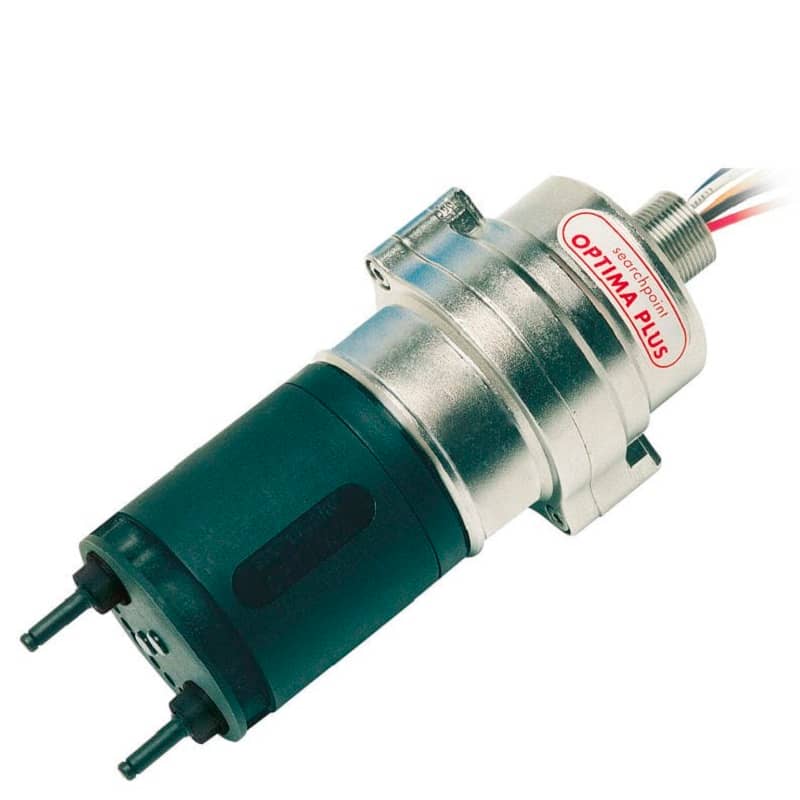

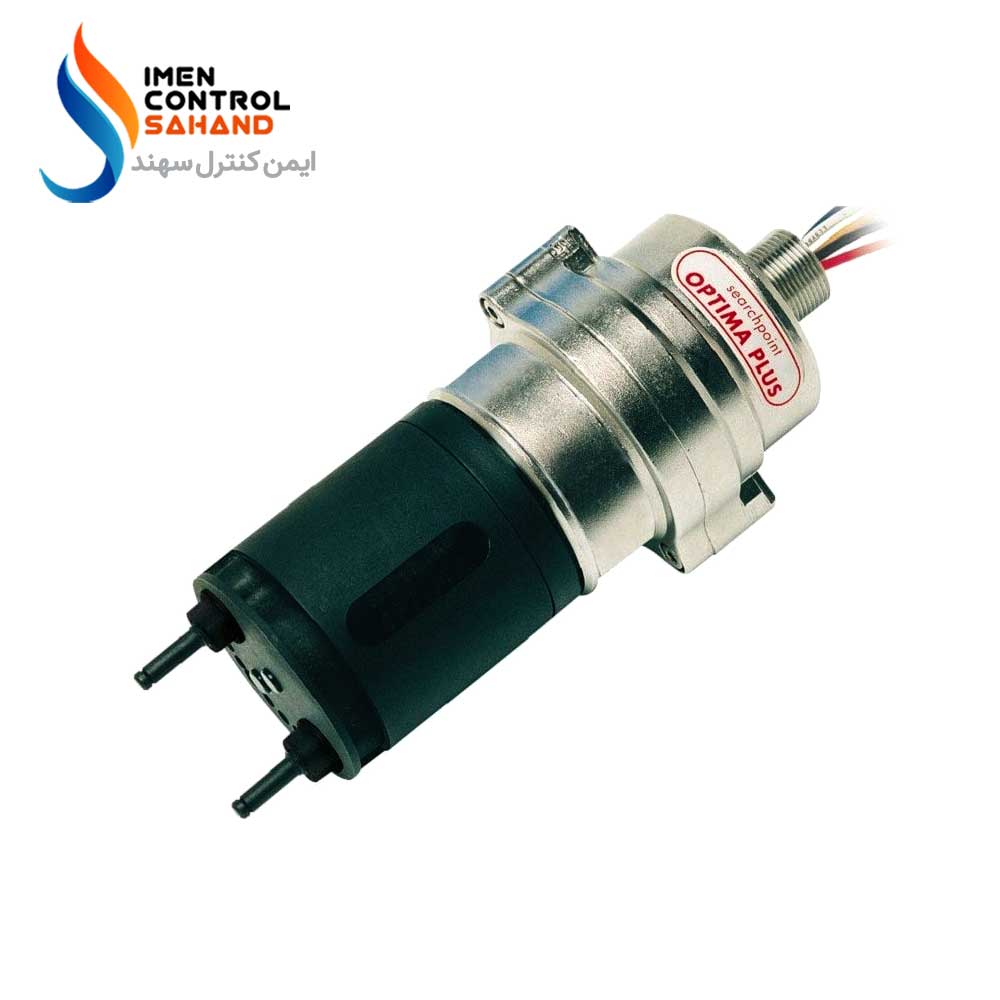

دتکتور Searchpoint Optima Plus یک آشکارساز گازهای قابل اشتعال با تکنولوژی مادون قرمز (IR) است که غلظت گازهایی چون متان، اتان، پروپان و بوتان را در بازه 0 تا 100% LEL اندازه گیری می کند. مزیت اصلی این دتکتور نسبت به مدل های سنتی، مقاومت کامل در برابر گازهای مسموم کننده سنسور و قابلیت کارکرد پایدار در اتمسفرهای بدون اکسیژن است.
ویژگی ها و مشخصات فنی Searchpoint Optima Plus
از نقطه نظر طراحی ابزار دقیق، این دستگاه با بهره گیری از ویژگی های زیر، پایداری عملیاتی بالایی را در طولانی مدت تضمین می کند:
- برند معتبر: کمپانی زیلویگر تحت مدیریت Honeywell Analytics
- گازهای قابل تشخیص: متان، اتان، پروپان، بوتان، اتیلن و سایر گازهای هیدروکربنی
- زمان تشخیص (T90): کمتر از 3 ثانیه برای واکنش سریع به نشت گاز
- سیگنال های خروجی: خروجی استاندارد 4-20 میلی آمپر به صورت Source یا Sink و خروجی دیجیتال هارت (HART)
- بدنه مقاوم: ساخته شده از فولاد ضد زنگ 316 و طراحی شده برای شرایط جوی بسیار سخت دریایی و خشکی
دانلود کاتالوگ – User Manual دتکتور گاز اپتیما پلاس searchpoint optima plus
انواع پارت نامبر و لیست کامل موجودی دتکتور گاز اپتیما (اوپتیما) پلاس
در زمان سفارش گذاری و خرید تجهیزات ابزار دقیق، تطابق دقیق پارت نامبر کالا با شرایط سایت (نوع تاییدیه، کلاس بندی انفجاری و نوع گاز هدف) الزامی است. در زیر لیست کامل کدهای فنی و متعلقات جانبی ارائه شده است:
جزئیات اطلاعات سفارش دهی (Order Information) بر اساس تاییدیه های بین المللی به شرح زیر تقسیم بندی می شود. برای سفارش نسخه دارای پروتکل هارت حرف H و برای مدل فاقد هارت حرف N را به انتهای پارت نامبر اضافه کنید (مانند 2108N4000H یا 2108N4000N):
دارای استاندارد ضد انفجار ATEX/IECEx
- 2108N4000: برای گازهای هیدروکربنی، مجهز به مانع گرد و غبار، هاوزینگ شرایط جوی و سایه بان حرارتی دلیوج
- 2108N4001: کالیبره شده برای گاز اتیلن، مجهز به مانع گرد و غبار، هاوزینگ شرایط جوی و سایه بان حرارتی دلیوج
- 2108N4010: کالیبره شده برای هیدروکربن، به همراه سلول گازدهی از راه دور (Remote Gassing Cell)
- 2108N4011: کالیبره شده برای اتیلن، به همراه سلول گازدهی از راه دور
- 2108N5000: کالیبره شده برای هیدروکربن، جهت استفاده در سیستم های نمونه برداری به همراه فلو هاوزینگ
- 2108N5001: کالیبره شده برای اتیلن، جهت استفاده در سیستم های نمونه برداری به همراه فلو هاوزینگ
- 2108N5010: کالیبره شده برای هیدروکربن در رنج های 0-100% v/v متان، مجهز به سلول گازدهی و فلو هاوزینگ
دارای استاندارد UL/Inmetro
- 2108N4100: کالیبراسیون هیدروکربن، مجهز به تجهیزات جانبی هوا و دلیوج
- 2108N4101: کالیبراسیون اتیلن، مجهز به تجهیزات جانبی هوا و دلیوج
- 2108N4110: کالیبراسیون هیدروکربن به همراه سلول گازدهی از راه دور
- 2108N4111: کالیبراسیون اتیلن به همراه سلول گازدهی از راه دور
- 2108N5100: مخصوص سیستم نمونه برداری هیدروکربن به همراه فلو هاوزینگ
- 2108N5101: مخصوص سیستم نمونه برداری اتیلن به همراه فلو هاوزینگ
- 2108N5110: کالیبراسیون هیدروکربن مجهز به سلول گازدهی و فلو هاوزینگ برای کاربردهای خاص
دارای استاندارد FM/CSA
- 2108N4200: کالیبراسیون هیدروکربن، همراه تجهیزات استاندارد حفاظتی
- 2108N4210: کالیبراسیون هیدروکربن به همراه سلول گازدهی کنترل از راه دور
- 2108N5200: کالیبراسیون هیدروکربن برای سیستم های نمونه برداری با فلو هاوزینگ
دارای تاییدیه CCCF (استاندارد چین)
- 2108N4600: کالیبراسیون هیدروکربن با تجهیزات حفاظتی آب و هوایی کامل
- 2108N4601: کالیبراسیون اتیلن با تجهیزات حفاظتی آب و هوایی کامل
- 2108N4610: کالیبراسیون هیدروکربن با تجهیزات حفاظتی و سلول گازدهی از راه دور
- 2108N4611: کالیبراسیون اتیلن با تجهیزات حفاظتی و سلول گازدهی از راه دور
- 2108N5600: مخصوص سیستم نمونه برداری هیدروکربنی به همراه فلو هاوزینگ
- 2108N5601: مخصوص سیستم نمونه برداری اتیلن به همراه فلو هاوزینگ
پارت نامبرهای دارای تاییدیه کاربری دریایی (Marine Approved)
- 2108N4400: کالیبراسیون هیدروکربن، مجهز به تجهیزات حفاظتی کامل
- 2108N4401: کالیبراسیون اتیلن، مجهز به تجهیزات حفاظتی کامل
- 2108N4410: کالیبراسیون هیدروکربن به همراه سلول گازدهی از راه دور مخصوص محیط های دریایی
- 2108N4411: کالیبراسیون اتیلن به همراه سلول گازدهی از راه دور مخصوص محیط های دریایی
- 2108N5400: مخصوص سیستم های نمونه برداری گاز هیدروکربن در شناورها و بنادر
- 2108N5401: مخصوص سیستم های نمونه برداری گاز اتیلن در شناورها و بنادر
- 2108N5410: کالیبراسیون هیدروکربن رنج های وسیع، به همراه سلول گازدهی و فلو هاوزینگ
تاییدیه اتحادیه گمرکی اوراسیا (Searchpoint Optima XTC)
- 2108N4800: کالیبراسیون هیدروکربن با تجهیزات حفاظتی جوی
- 2108N4801: کالیبراسیون اتیلن با تجهیزات حفاظتی جوی
- 2108N4810: کالیبراسیون هیدروکربن با سلول گازدهی از راه دور
- 2108N4811: کالیبراسیون اتیلن با سلول گازدهی از راه دور
- 2108N5800: برای سیستم های نمونه برداری هیدروکربن به همراه فلو هاوزینگ
- 2108N5801: برای سیستم های نمونه برداری اتیلن به همراه فلو هاوزینگ
قطعات یدکی اصلی (Spares)
- 2108B2001: قطعه یدکی اپتیما پلاس هیدروکربن، تاییدیه ATEX/IECEx
- 2108B2003: قطعه یدکی اپتیما پلاس اتیلن، تاییدیه ATEX/IECEx
- 2108B2101: قطعه یدکی اپتیما پلاس هیدروکربن، تاییدیه UL/Inmetro
- 2108B2103: قطعه یدکی اپتیما پلاس اتیلن، تاییدیه UL/Inmetro
- 2108B2201: قطعه یدکی اپتیما پلاس هیدروکربن، تاییدیه FM/CSA
- 2108B2031: قطعه یدکی اپتیما پلاس هیدروکربن، تاییدیه CCCF (چین)
- 2108B2033: قطعه یدکی اپتیما پلاس اتیلن، تاییدیه CCCF (چین)
- 2108B2051: قطعه یدکی اپتیما پلاس هیدروکربن با تاییدیه کاربری دریایی
- 2108B2053: قطعه یدکی اپتیما پلاس اتیلن با تاییدیه کاربری دریایی
- 2108B2041: قطعه یدکی اپتیما پلاس هیدروکربن XTC با تاییدیه اوراسیا و روسیه
- 2108B2043: قطعه یدکی اپتیما پلاس اتیلن XTC با تاییدیه اوراسیا و روسیه
تجهیزات و اکسسوری های محافظتی هوا (Weather Protection)
- 2108B0276: تجهیزات محافظتی استاندارد در برابر شرایط جوی
- 2108B0275: سایه بان حرارتی و محافظ باران (Deluge/Heat Shade)
- 2108B0280: بافل محافظ طوفان (تاییدیه ATEX)
- 2108B0259: مانع مخصوص گرد و غبار (Dust Barrier)
متعلقات گازدهی و کالیبراسیون (Gassing Accessories)
- 2108B0258: کاور مخصوص گازدهی (Gassing Cover)
- 2108B0272: درپوش کالیبراسیون (Calibration Cap)
- 2108B0282: محفظه عبور جریان گاز (Flow Housing)
تجهیزات نصب و پایدارسازی (Mounting Accessories)
- 04200-A-1040: صفحه آداپتور جعبه تقسیم (Junction Box Adaptor Plate)
- 2308B0930: کیت صفحه آداپتور رتروفیت HALO
- 2308B0923: کیت بست نصب روی لوله HALO
- 2308B0934: کیت سایه بان محافظ خورشید HALO
- 2104B0349: کیت نصب داکت اروپایی با رزوه های متریک
- 04200-A-1015: کیت نصب داکت جانکشن باکس هانیول آنالیتیکس
- 2442-0016: کیت نصب داکت استاندارد آمریکا با رزوه های NPT
ترمینال ها و جعبه تقسیم ها (Termination Units)
- 2308B0900: جانکشن باکس HALO مجهز به ارتباط هارت (HART)
- 2308B0903: جانکشن باکس استاندارد HALO
- 2104B6211: واحد ترمینال DVC100(I) Mk2 با استاندارد ATEX/IECEx
- 2104B6212: واحد ترمینال DVC100(M) Mk2 با قابلیت ارتباطی MODBUS و استاندارد ATEX/IECEx
- 0078-A-0100: جعبه اتصال ضد انفجار بارتک DE1155 مجهز به صفحات اتصال زمینی
- 2441-0022: جعبه تقسیم 6 سیمه دارای تاییدیه استاندارد UL
تجهیزات راه اندازی، کالیبراسیون و نگهداری (Commissioning)
- 04230-A-1001: هندهلد کامونیکیتور SHC1 با گواهینامه ATEX/IECEx جهت تنظیمات اپتیما، اپتیما پلاس و اکسل
- 2104B2351: هندهلد سرویس و عیب یابی SHC1 با استاندارد UL آمریکا
- 2104B2354: هندهلد سرویس و عیب یابی SHC1 با استاندارد CSA کانادا
- 04230-A-1025: ماژول و سیم حفاظتی دستگاه SHC
- 2104B6250: سیستم کانکتور کالیبراتور 10 متری SHC
- 2108B1455: ارتقاء حافظه EEPROM دستگاه دستی SHC1 نسخه 4V0
- TBA: کیت اورینگ های یدکی برای فلو هاوزینگ
دستورالعمل ها و دفترچه های راهنما (Manuals)
- 2108M0550: دفترچه دستورالعمل های راه اندازی و کاربری انگلیسی دتکتور Searchpoint Optima Plus
دانلود کاتالوگ – User Manual دتکتور گاز اپتیما پلاس Searchpoint Optima Plus
همکاران محترم و مهندسین گرامی می توانند اطلاعات دقیق فنی را از طریق کاتالوگ مرجع بالا دانلود نمایند.
مزایا و معایب دتکتور هانیول Optima Plus؛ دیدگاه مهندسی
در پروژههای پالایشگاهی، طول عمر تجهیزات و ضریب خطای سیستم ایمنی F&G نقشی تعیین کننده دارند. مقایسه تجربی این دتکتور با سنسورهای مبتنی بر کاتالیست نشان می دهد که هزینه های اولیه تجهیز با استفاده از اپتیما پلاس به دلیل عدم نیاز به کالیبراسیون ماهیانه در طی 3 سال جبران می شود.
| نقاط قوت (Pros) | نقاط ضعف (Cons) |
|---|---|
| بدون نیاز به کالیبراسیون دوره ای مکرر | قیمت خرید اولیه بالا نسبت به سنسورهای معمولی |
| زمان پاسخ دهی فوق العاده سریع (3 ثانیه) | نیاز به ابزار کمکی SHC1 جهت برنامه ریزی محلی |
| بدنه فولادی کاملا ضد زنگ و تاییدیه های بین المللی انفجاری | عدم امکان پایش مستقیم گازهای غیرهیدروکربنی (مانند هیدروژن) با این فناوری نوری |
سوالات متداول (FAQ)
۱. تفاوت دتکتور گاز اپتیما پلاس با سایر دتکتورهای نوری در چیست؟اپتیما پلاس از طراحی پیشرفته جبران ساز نوری استفاده می کند. بدین ترتیب حتی اگر شیشه سنسور در اثر مه یا گرد و غبار تا ۵۰ درصد کثیف شود، کماکان دقت تشخیص گاز حفظ خواهد شد.
۲. برای اتصال دتکتور اپتیما پلاس به سیستم کنترل مرکزی به چه تجهیزاتی نیاز داریم؟این دتکتور را می توان مستقیما با سیگنال 4-20mA به کارت های آنالوگ PLC متصل کرد. همچنین امکان بهره گیری از جانکشن باکس HALO (پارت نامبر 2308B0900) جهت دسترسی ساده تر به ارتباط HART وجود دارد.
۳. چطور می توان پارت نامبر متناسب با پروژه را استعلام کرد؟شما می توانید با اعلام نوع گاز هدف و نوع استاندارد حفاظتی مورد نیاز به کارشناسان فنی شرکت ایمن کنترل سهند، مناسب ترین کد سفارش را انتخاب کنید.
