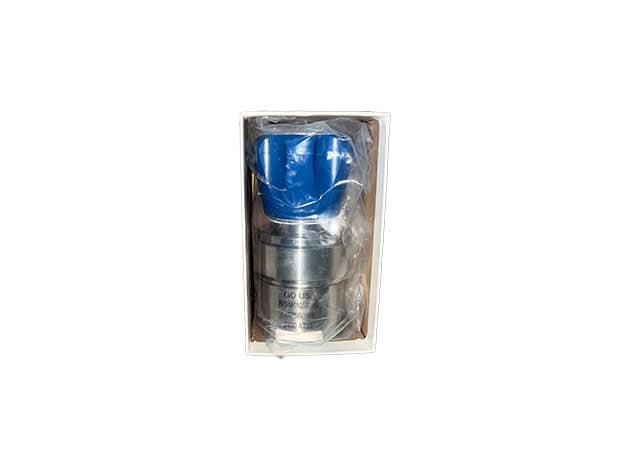

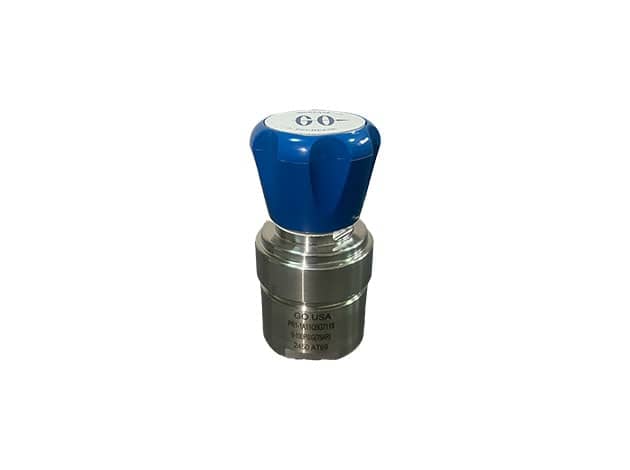

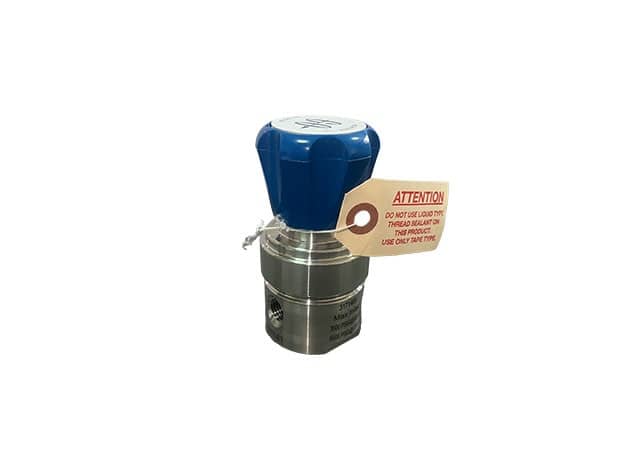

رگولاتور فشار سری PR1-1A11Q5G711S تمام استیل GO آمریکا
ویژگی های محصول :
معرفی رگولاتور فشار تمام استیل GO آمریکا سری PR1-1A11Q5G711S
رگولاتور GO سری PR-1 یک رگولاتور کاهنده فشار قابل تنظیم برای سرویس گاز و مایع است که برای دبی های کم تا متوسط، سیستم های نمونه برداری ابزار دقیق و کاربردهای فرایندی دقیق طراحی شده است. رگولاتور فشار تمام استیل GO آمریکا سری PR1-1A11Q5G711S در خانواده رگولاتورهای کاهنده فشار دقیق قرار می گیرد و بر اساس دیتاشیت رسمی PR-1 Series، برای کنترل فشار در کاربردهای صنعتی حساس، خطوط نمونه گیری، تجهیزات آنالایزر و سرویس های گاز و مایع توسعه یافته است. این سری به دلیل طراحی انعطاف پذیر، انتخاب متریال متنوع و قابلیت تنظیم فشار خروجی در بازه های مختلف، در بسیاری از پروژه های ابزار دقیق و کنترل فرایند مورد توجه قرار می گیرد.
ساختار تمام استیل در اجزای بیرونی مانند کلاهک و پیچ تنظیم، در کنار بدنه 316L Stainless Steel، این محصول را به گزینه ای مناسب برای محیط های صنعتی خورنده و شرایطی تبدیل می کند که دوام مکانیکی و مقاومت در برابر خوردگی اتمسفری اهمیت دارد. همچنین پرداخت مناسب حفره دیافراگم و امکان الکتروپولیش بدنه، استفاده از این تجهیز را در سرویس های تمیز و حساس تقویت می کند.
GO PR-1 یک رگولاتور فشار دقیق و قابل پیکربندی برای کاربردهای ابزار دقیق است که با بدنه 316L، فشار ورودی بالا و گزینه های متنوع سفارش، انتخابی مناسب برای بسیاری از سرویس های صنعتی محسوب می شود.
اگر هدف شما خرید یک رگولاتور فشار تمام استیل برای کنترل دقیق فشار در خطوط گاز یا مایع، سیستم های نمونه برداری یا پروژه های ابزار دقیق است، سری PR-1 از برند GO گزینه ای قابل توجه است. با این حال، در مورد Part Number اعلام شده باید دقت بیشتری در تطبیق کد سفارش انجام شود، زیرا همه بخش های آن از روی دیتاشیت فعلی به صورت قطعی قابل رمزگشایی نیست.
محصول PR1-1A11Q5G711S دقیقا چه نوع تجهیزی است و برای چه کاربردی استفاده می شود؟
این تجهیز یک Pressure Reducing Regulator قابل تنظیم است که برای کاهش و تثبیت فشار در خطوط گاز یا مایع، به ویژه در سیستم های ابزار دقیق و نمونه برداری، به کار می رود. رگولاتور سری PR-1 از برند GO Regulator یک رگولاتور کاهنده فشار قابل تنظیم است. این تجهیز در دسته Instrumentation Pressure Regulator قرار می گیرد و وظیفه آن کاهش فشار ورودی و تنظیم فشار خروجی در محدوده تعیین شده است. طبق دیتاشیت رسمی، این سری برای جریان های کم تا متوسط طراحی شده و امکان استفاده در سرویس گاز و مایع را دارد.
کاربرد اصلی این رگولاتور در کنترل فشار دقیق در سیستم هایی است که پایداری فشار، تمیزی مسیر سیال و قابلیت اطمینان عملیاتی اهمیت دارد. از جمله کاربردهای ذکرشده در منبع رسمی می توان به سیستم های نمونه برداری ابزار دقیق و گازهای مورد استفاده در فرایندهای نیمه هادی اشاره کرد. وجود انتخاب های مختلف برای Seat Material، Diaphragm Type و Cv باعث می شود این سری برای شرایط متنوع فرایندی قابل پیکربندی باشد.
صنایع و اهدا مورد استفاده PR1-1A11Q5G711S
- صنایع ابزار دقیق و کنترل فرایند
- سیستم های آنالایزر و نمونه برداری
- صنایع نیمه هادی
- واحدهای فرایندی با سرویس گاز و مایع
- کاربردهای صنعتی نیازمند کنترل فشار دقیق در دبی کم تا متوسط
کاربران هدف PR1-1A11Q5G711S
- مهندسان ابزار دقیق
- تیم های تعمیرات و نگهداری
- طراحان سیستم های Sampling
- سازندگان پنل و Skid فرایندی
- خریداران فنی تجهیزات کنترل فشار
مشخصات فنی رسمی رگولاتور PR1-1A11Q5G711S
بر اساس دیتاشیت رسمی، این سری تا 6000 psig فشار ورودی را تحمل می کند، برای سرویس گاز و مایع مناسب است و در بازه های مختلف فشار خروجی تا 750 psig عرضه می شود.
| پارامتر | مشخصات رسمی |
|---|---|
| نوع عملکرد | رگولاتور کاهنده فشار قابل تنظیم |
| نوع سرویس | گاز یا مایع |
| حداکثر فشار ورودی | 6000 psig |
| محدوده های فشار خروجی | 0-10، 0-25، 0-50، 0-100، 0-250، 0-500، 0-750 psig |
| محدوده دمای کاری کلی | 40- تا 500+ درجه فارنهایت معادل 40- تا 260+ درجه سانتیگراد |
| ضرایب جریان Cv | 0.025، 0.06، 0.20، 0.50 |
| فیلتر داخلی | 20 میکرون |
| آب بندی | Bubble-tight shutoff در بیشتر شرایط |
| وزن تقریبی | 1.9 lb معادل 0.86 kg |
از دید مهندسی، ترکیب فشار ورودی بالا، بازه های متنوع فشار خروجی و ضرایب جریان مختلف باعث می شود این سری برای طراحی مدارهای دقیق کنترل فشار، ایستگاه های نمونه گیری و برخی کاربردهای Clean Service گزینه ای قابل بررسی باشد. با این حال، انتخاب نهایی باید بر اساس کد سفارش معتبر و شرایط واقعی فرایند انجام شود.
متریال، ساختار و ویژگی های کلیدی
بدنه 316L، اجزای خارجی استنلس استیل، متریال های مختلف در تماس با سیال و پرداخت سطح بهتر از 25 Ra از مهم ترین ویژگی های رسمی این سری هستند.
متریال های رسمی اعلام شده
- بدنه استاندارد: 316L Stainless Steel
- مواد در تماس با سیال: 316L، INCONEL، PTFE و Tefzel
- متریال های قابل انتخاب برای بدنه یا قطعات خاص: MONEL، HASTELLOY B، HASTELLOY C، Titanium و 6MO
- کلاهک و پیچ تنظیم: Stainless Steel
ویژگی های ساختاری مهم
- بدنه الکتروپولیش شده
- پرداخت حفره دیافراگم کمتر از 25 Ra
- فیلتر داخلی 20 میکرون
- امکان انتخاب دیافراگم با ساختارهای مختلف
- قابلیت نصب پنلی با ابعاد مشخص شده در دیتاشیت
پرداخت مناسب سطح داخلی، به ویژه در حفره دیافراگم، از منظر بهره برداری در سیستم های دقیق اهمیت دارد؛ زیرا به تمیزکاری بهتر و کاهش احتمال آلودگی ذره ای کمک می کند. این ویژگی برای مدارهای Sampling و برخی کاربردهای حساس فرایندی یک مزیت فنی مهم محسوب می شود. همچنین بدنه 316L و اجزای خارجی استیل، مقاومت مناسب در برابر شرایط محیطی صنعتی ایجاد می کنند.
شرایط عملکرد و ملاحظات بهره برداری
عملکرد نهایی این رگولاتور به ترکیب متریال نشیمنگاه، دما، فشار ورودی و نوع سرویس وابسته است و نباید تنها بر اساس نام سری انتخاب شود.
هرچند دیتاشیت سری PR-1 محدوده دمای کلی 40- تا 500+ درجه فارنهایت را اعلام می کند، اما محدودیت واقعی عملکرد به متریال Seat بستگی دارد. برای مثال Tefzel تا 150 درجه فارنهایت در فشار ورودی 3600 psig، PCTFE تا 175 درجه فارنهایت در 6000 psig، PEEK دمای بالا تا 500 درجه فارنهایت در 3600 psig، PEEK دمای پایین تا 175 درجه فارنهایت در 6000 psig و CF PTFE تا 175 درجه فارنهایت در 3600 psig اعلام شده است.
این تفاوت ها نشان می دهد که در انتخاب رگولاتور برای سرویس های خاص، صرفا دانستن فشار ورودی کافی نیست. باید سازگاری متریال با دما، نوع سیال، فشار کاری و نیاز به تمیزی مسیر نیز بررسی شود. همچنین طبق دیتاشیت، برای دماهای بالاتر از 175 درجه فارنهایت، استفاده از پیچ تنظیم فلزی یا گزینه ضد دستکاری الزامی است.
در حوزه نصب نیز قابلیت Panel Mount به صورت رسمی اعلام شده و حداقل قطر سوراخ 1.390 اینچ و حداکثر ضخامت پنل 0.150 اینچ برای آن ذکر شده است. این موضوع برای طراحان پنل های ابزار دقیق و سازندگان مجموعه های آماده نصب اهمیت عملی دارد.
آپشن ها و قابلیت های قابل سفارش
سری PR-1 با گزینه های متنوعی در بخش متریال، اتصال، کلاهک، دیافراگم و مستندات تست قابل سفارش است.
- پورت فرایندی استاندارد 1/4 اینچ FNPT
- گزینه 3/8 اینچ FNPT
- Seat Material های مختلف شامل Tefzel، CF PTFE، PCTFE، PEEK دمای بالا و PEEK دمای پایین
- کلاهک استاندارد، Panel Mount، Captured Vent، Tamper Resistant و ترکیب Captured Vent/Panel Mount
- دیافراگم PTFE با Metal Backing یا Tefzel Ring با Metal Backing
- Diaphragm Type استاندارد، Self-Relieving یا Liquid Service
- Helium Leak Test
- Pressure Test Certificate
- Certificate of Compliance
- CMTR
- Sulfinert Coating
- فیلتر 70 میکرون برای برخی کاربردهای مایع
برای خریدار صنعتی، این تنوع آپشن به معنی انعطاف بالا در تطبیق رگولاتور با نیاز پروژه است. در عین حال، هر انتخاب روی عملکرد، دوام، سازگاری شیمیایی و محدوده کاری تاثیر مستقیم دارد. بنابراین در زمان خرید، استناد به Order Information رسمی و تایید نهایی کد سفارش اهمیت زیادی دارد.
ساختار رسمی Order Information
فرمت سفارش در دیتاشیت به صورت زیر اعلام شده است:
PR1 – BODY MATERIAL – PORT CONFIGURATION – PROCESS PORT TYPE – SURFACE FINISH – SEAT MATERIAL – OPTIONS – CAP ASSEMBLY – DIAPHRAGM FACING/BACKING – DIAPHRAGM TYPE – OUTLET RANGE – Cv
جدول کدهای رسمی قابل مشاهده در دیتاشیت
| بخش | کدهای رسمی قابل مشاهده |
|---|---|
| Body Material | 1، 4، 5، 6، 7، B، C |
| Port Configuration | A |
| Process Port Type | 1، 4 |
| Surface Finish | 1 |
| Seat Material | A، B، H، P، Q |
| Options | A، B، D، E، F، G، S، 9 |
| Cap Assembly | 1، 4، 7، 8، J |
| Diaphragm Facing/Backing | 1، 6 |
| Diaphragm Type | 1، 3، 7 |
| Outlet Range | C، D، E، G، I، J، W |
| Cv | 3، 5، C، H |
تجزیه یک نمونه از Part Number ارائه شده
بخش ابتدایی کد PR1-1A11Q5G711S بر اساس دیتاشیت به این صورت قابل تفسیر است:
- 1: بدنه 316L
- A: پیکربندی پورت استاندارد
- 1: پورت فرایندی 1/4 اینچ FNPT
- 1: پرداخت سطح کمتر از 25 Ra
- Q: نشیمنگاه PEEK برای سرویس دمای پایین
اما ادامه این Part Number با جدول رسمی دیتاشیت همخوانی کامل ندارد. بنابراین محدوده فشار خروجی، Cv، نوع کلاهک و برخی گزینه های دقیق این کد، از روی همین منبع با اطمینان قابل استخراج نیست. اطلاعات رسمی برای این بخش منتشر نشده است.
مزایا و ارزش خرید بر اساس منابع رسمی
مهم ترین نقاط قوت رسمی این سری شامل فشار ورودی بالا، سازگاری با گاز و مایع، متریال مقاوم، تنوع بازه فشار خروجی و گزینه های سفارشی سازی است.
- تحمل فشار ورودی تا 6000 psig
- امکان استفاده در سرویس گاز و مایع
- بدنه 316L و اجزای خارجی Stainless Steel
- پرداخت مناسب برای کاربردهای دقیق و تمیز
- تنوع در فشار خروجی و Cv
- وجود آپشن های متعدد برای انطباق با نیاز فرایند
- مناسب برای سیستم های نمونه برداری ابزار دقیق و کاربردهای حساس
از منظر خرید صنعتی، ارزش این محصول بیشتر در انعطاف مهندسی آن دیده می شود. یعنی کاربر می تواند بر اساس نوع سیال، دما، فشار، اتصال، ساختار دیافراگم و الزامات مستندسازی، پیکربندی نزدیک به نیاز خود را انتخاب کند. این موضوع در پروژه های EPC، ساخت پنل و طراحی سیستم های فرایندی، مزیت مهمی به شمار می رود.
نکات مهم در انتخاب و خرید
برای خرید صحیح این رگولاتور باید فشار ورودی، بازه خروجی، نوع سیال، دما، متریال نشیمنگاه، Cv و اعتبار Part Number نهایی بررسی شود.
- فشار ورودی واقعی سیستم را با حداکثر مجاز تجهیز تطبیق دهید.
- بازه فشار خروجی مورد نیاز را دقیق مشخص کنید.
- سرویس گاز یا مایع بودن کاربرد را در انتخاب Diaphragm Type لحاظ کنید.
- Seat Material را بر اساس دما و فشار کاری انتخاب کنید.
- در صورت نیاز به Clean Service، به متریال و کیفیت پرداخت توجه کنید.
- نوع اتصال فرایندی و الزامات نصب پنلی را قبل از سفارش نهایی بررسی کنید.
- در مورد Part Number PR1-1A11Q5G711S، اعتبار کد را با تامین کننده یا مرجع رسمی تطبیق دهید.
سوالات متداول
آیا رگولاتور PR-1 برای گاز و مایع قابل استفاده است؟
بله، طبق دیتاشیت رسمی این سری برای سرویس گاز یا مایع طراحی شده است.
حداکثر فشار ورودی این رگولاتور چقدر است؟
حداکثر فشار ورودی اعلام شده برای سری PR-1 برابر 6000 psig است.
بازه های فشار خروجی این سری چیست؟
بازه های رسمی شامل 0-10، 0-25، 0-50، 0-100، 0-250، 0-500 و 0-750 psig هستند.
جنس بدنه استاندارد این محصول چیست؟
بدنه استاندارد بر اساس دیتاشیت از 316L Stainless Steel ساخته می شود.
آیا این رگولاتور فیلتر داخلی دارد؟
بله، فیلتر داخلی 20 میکرون به صورت رسمی برای این سری ذکر شده است.
آیا این مدل برای نصب پنلی مناسب است؟
بله، گزینه Panel Mount برای این سری وجود دارد و ابعاد نصب در دیتاشیت آمده است.
ضریب جریان Cv این سری در چه مقادیری ارائه می شود؟
مقادیر رسمی Cv شامل 0.025، 0.06، 0.20 و 0.50 است.
آیا متریال نشیمنگاه قابل انتخاب است؟
بله، Seat Material های مختلفی مانند Tefzel، CF PTFE، PCTFE و PEEK قابل سفارش هستند.
آیا Part Number مورد نظر به طور کامل از دیتاشیت قابل تفسیر است؟
خیر، کد PR1-1A11Q5G711S به طور کامل با ماتریس فعلی دیتاشیت تطبیق قطعی ندارد.
برای سفارش دقیق این رگولاتور چه کاری لازم است؟
لازم است کد سفارش نهایی با دیتاشیت رسمی و تامین کننده معتبر تطبیق داده شود.
