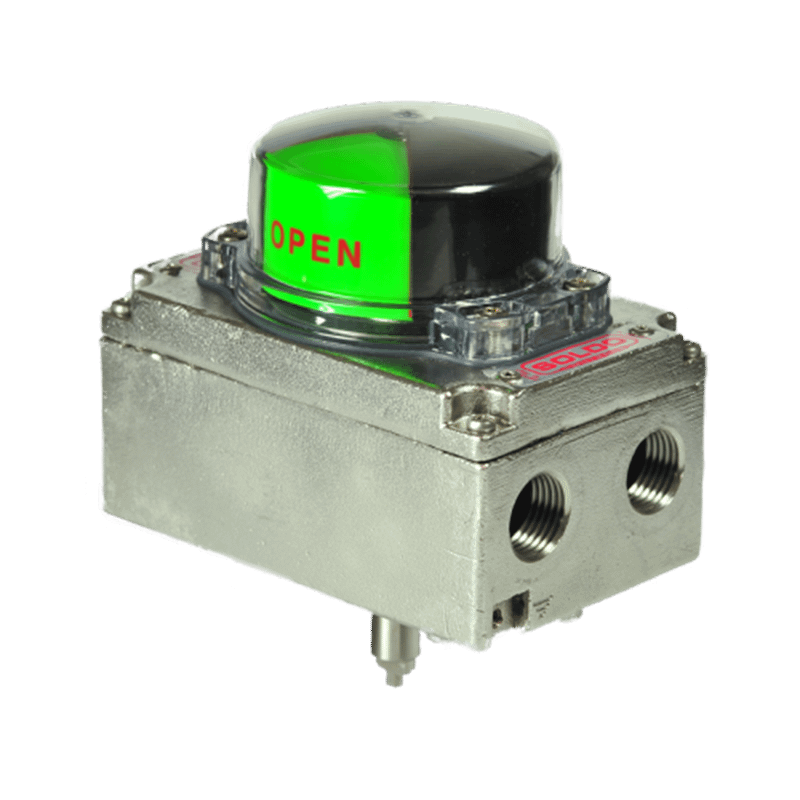

سوئیچ باکس مدل SOLDO SF SS SB
ویژگی های محصول :
سوئیچ باکس SOLDO SF SS SB چیست؟
سوئیچ باکس سری SF SS SB یک تجهیز اعلام موقعیت برای ولوهای اتوماتیک است که در نواحی امن و خطرناک استفاده می شود و فیدبک دیداری و الکتریکی موقعیت را ارائه می دهد. سوئیچ باکس SOLDO SF SS SB از برند Soldo Controls – by Rotork برای کنترل و مانیتورینگ موقعیت شیرهای اتوماتیک طراحی شده است. این تجهیز در پروژه های ابزار دقیق و اتوماسیون صنعتی به عنوان یک واسط مطمئن بین عملگر ولو و سیستم کنترل به کار می رود و وضعیت باز یا بسته بودن شیر را به صورت محلی و از راه دور اعلام می کند.
بر اساس داده رسمی محصول، این سری برای محیط های safe و hazardous مناسب است و در صنایع متنوعی مثل نفت و گاز، پتروشیمی، شیمیایی، غذایی و دریایی کاربرد دارد. همین گستره کاربرد باعث شده این مدل در پروژه هایی که هم ایمنی و هم دوام مکانیکی اهمیت دارد، گزینه ای جدی برای انتخاب باشد.
کاربردهای اصلی سوئیچ باکس SOLDO SF SS SB
این سوئیچ باکس برای فیدبک موقعیت ولو، استفاده در نواحی مستعد خطر و اتصال به سیستم های اتوماسیون صنعتی طراحی شده است. کاربرد اصلی این تجهیز، visual and electrical remote position feedback روی ولوهای اتوماتیک است. در عمل، اپراتور یا سیستم کنترلی می تواند از وضعیت باز، بسته یا موقعیت میانی شیر آگاه شود و این اطلاعات را برای مانیتورینگ، اینترلاک، آلارم یا کنترل فرایند استفاده کند.
شرکت تولید کننده محصول، صنایع هدف و کاربرد را به صورت مشخص نام برده اند:
- Industrial Automation
- Food & Beverage
- Chemical Industry
- Maritime
- Oil & Gas
- On-Shore & Off-Shore
- Petrochemical Industry
این تنوع کاربرد نشان می دهد که محصول فقط برای یک محیط خاص ساخته نشده، بلکه برای پروژه هایی طراحی شده که در آن ها پایداری عملکرد، مقاومت محیطی و سازگاری با تاییدیه های ناحیه خطرناک اهمیت دارد.
ویژگی های کلیدی سوئیچ باکس SOLDO SF SS SB
طراحی twin shaft، مقاومت خوردگی، ورودی کابل دوگانه و گزینه های متنوع نمایش و سیگنال از مهم ترین ویژگی های رسمی این سری هستند. در مستندات رسمی و صفحه محصول، مجموعه ای از ویژگی ها برای این سری معرفی شده است که به انتخاب آن در پروژه های صنعتی کمک می کند. این ویژگی ها مستقیما به قابلیت اطمینان، آب بندی، سهولت سیم کشی و مقاومت در محیط های سخت مربوط می شوند.
- Twin Shaft Design برای بهبود آب بندی و عملکرد مکانیکی
- Self Lubricating Bushings برای حرکت نرم تر و نگهداری مناسب تر
- Housing Option از آلومینیوم بدون مس یا استنلس استیل 316
- 2 Cable Entries با انتخاب متریک یا اینچی
- Multiple Indicator Options برای نمایش موقعیت
- Easy Wiring از طریق Terminal PCB Board
- Position Transmitter Board Optional
- Suitable for Artic Environments
در Datasheet محصول همچنین اشاره شده که درپوش و شفت به صورت جداگانه در بدنه و کاور جایگذاری و آب بندی می شوند تا مقاومت در برابر شرایط جوی و باز و بسته شدن درپوش حفظ شود. این نکته برای تجهیزاتی که در فضای باز یا محیط های سخت نصب می شوند اهمیت عملی دارد.
| مدل | جنس بدنه | جنس درپوش | کاربرد پیشنهادی |
|---|---|---|---|
| SF | Die Cast Aluminum | همان متریال بدنه | کاربری صنعتی عمومی |
| SS | AISI 316 Stainless Steel | همان متریال بدنه | محیط های خورنده و سخت |
| SB | Die Cast Aluminum | Transparent Polycarbonate | نیاز به مشاهده بصری موقعیت |
در دیتاشیت آمده است که مدل های آلومینیومی با polyester powder coating پوشش داده شده اند و نسخه SS دارای electropolished finish است. همچنین برای اتصالات و شفت ها از قطعات استنلس استیل استفاده شده است.
استانداردها و تاییدیه ها
خلاصه: این سری دارای تاییدیه های ATEX، IECEx، EAC، CCOE و همچنین SIL تا سطح 3 است.
برای تجهیزی که در نواحی خطرناک و پروژه های فرایندی استفاده می شود، تاییدیه ها بخش تعیین کننده ای از تصمیم خرید هستند. در این محصول، تاییدیه ها و مارکینگ های رسمی به صورت واضح در دیتاشیت ذکر شده اند و نشان می دهند که تجهیز برای محیط های با الزامات ایمنی بالا طراحی شده است.
- ATEX
- IECEx
- EAC
- CCOE
- SIL 3 با گواهی TÜV
- UL برای Class I Division 2 و Class II Division 2
مارکینگ های خطرناک نیز در منبع رسمی ذکر شده اند، از جمله:
- Ex II 2GD Ex ia IIC T4/T5/T6
- Ex ia IIIC T44°C تا T108°C Db
- Ex ia IIIB T44°C تا T108°C Db
در بخش حفاظتی، درجه حفاظت IP66 و IP67 و همچنین NEMA 4 / 4X اعلام شده است. این سطح حفاظت برای نصب در شرایط جوی سخت و محیط های صنعتی مرطوب یا گرد و غباری اهمیت دارد.
| پارامتر | مقدار رسمی |
|---|---|
| Brand | Soldo Controls – by Rotork |
| Ambient Temperature Range | -60° to 105° C |
| Temperature Range | -60° to 100° C |
| Cable Entry | 1/2″ NPT / M20 x 1.5 |
| Switch Quantity | 2 Switches / 3 Switches |
| Communication | ASI Communication Protocol |
| Supply Voltage | 10-30 Vdc / 12-30 Vdc / 8-30 Vdc بسته به گزینه انتخابی |
| Environmental Protection | IP66 / IP67 / NEMA 4 / NEMA 4X / Weatherproof |
در فایل دیتاشیت محصول آمده که بازه دمایی و نوع سوئیچ به انتخاب نسخه بستگی دارد. برای مثال، سوئیچ های NOVA V3 و REED هر کدام محدوده عملکرد و جریان نامی خاص خود را دارند و این موضوع در انتخاب نهایی باید با شرایط فرایندی تطبیق داده شود.
- NOVA V3 N1 با کنتاکت SPDT و توان سوئیچینگ بالا
- NOVA V3 N3 با قابلیت Ex ia
- NOVA V3 N4 با کنتاکت DPDT
- REED C4 و REED C8 با محفظه گاز بی اثر
- Inductive NAMUR و PNP در ماتریس سفارش
- 4-20 mA Transmitter
- 4-20 mA HART Transmitter
طبق دیتاشیت رسمی و راهنمای رسمی، بعضی نسخه ها برای Ex ia و بعضی برای کاربردهای توان بالاتر یا سیگنال های ترانسمیتر طراحی شده اند. بنابراین در انتخاب، باید نوع سیگنال خروجی، سطح ایمنی و نیاز کنترل فرایند همزمان در نظر گرفته شود.
ساختار کد سفارش و Part Number
فایل رسمی ماتریس سفارش را ارائه کرده و معنی بخش های Part Number را مشخص نموده است. در بخش Order Information، ساختار کد سفارش به صورت ماتریسی آمده است. این موضوع برای خرید صنعتی مهم است، چون انتخاب صحیح هر بخش از Part Number مستقیما روی سازگاری تجهیز با پروژه اثر می گذارد.
| بخش | شرح |
|---|---|
| Box | نوع بدنه |
| Nomenclature | شناسه نامگذاری |
| Switch | نوع سوئیچ |
| Switch Quantity | تعداد سوئیچ |
| Terminals | ترمینال ها |
| Coating | پوشش |
| Cable Entries | ورودی کابل |
| Visual Position Indicator | نشانگر موقعیت |
| Approval | تاییدیه |
| Material | جنس |
| IP Protection rating | درجه حفاظت |
| Marking | مارکینگ |
| Temperature | بازه دمایی |
نمونه کد ارائه شده در فایل دیتاشیت رسمی محصول:
N1 2 0 0 – 1 1 X 1 1 A 4
در این نمونه، ساختار کلی نشان می دهد که انتخاب نهایی از ترکیب نوع جعبه، نوع سوئیچ، تعداد سوئیچ، ترمینال، پوشش، ورودی کابل، نشانگر، تاییدیه، متریال، حفاظت IP، مارکینگ و دمای کاری تشکیل می شود. با این حال، تحلیل جزء به جزء یک نمونه کامل فقط تا جایی انجام می شود که در منبع رسمی برای همان بخش توضیح داده شده باشد.
کدهای پوشش داده شده در فایل راهنمای محصول شامل مواردی مثل آلومینیوم دایکست، استنلس استیل 316، ورودی های M20 یا 1/2 اینچ NPT، نشانگر 3D پلاستیکی قرمز و سبز، نشانگر 3D استنلس استیل، و تاییدیه های ATEX، IECEx، EAC، CCOE و UL هستند.
-
- قابلیت استفاده در safe و hazardous areas
- سازگاری با کاربردهای صنعتی متنوع
- دارای تاییدیه های مهم بین المللی
- گزینه های متنوع بدنه و درپوش
- مناسب برای محیط های سرد و شرایط سخت
- امکان سفارش
سوئیچ باکس SOLDO SF SS SB چیست؟
این تجهیز یک Limit Switch Box برای اعلام دیداری و الکتریکی موقعیت ولوهای اتوماتیک در نواحی امن و خطرناک است.
کاربرد اصلی این محصول چیست؟
کاربرد اصلی آن ارسال فیدبک موقعیت باز و بسته بودن شیر به سیستم کنترل و اپراتور است.
این سری در چه مدل هایی عرضه می شود؟
این سری در مدل های SF، SS و SB عرضه می شود.
تفاوت مدل های SF و SS و SB چیست؟
SF بدنه آلومینیوم دایکست دارد، SS با استنلس استیل 316 ساخته می شود و SB بدنه آلومینیومی با درپوش پلی کربنات شفاف دارد.
آیا این محصول برای مناطق Hazardous Area مناسب است؟
بله، این محصول با تاییدیه هایی مانند ATEX و IECEx برای نواحی خطرناک معرفی شده است.
درجه حفاظت سوئیچ باکس SF SS SB چقدر است؟
در منابع رسمی درجه حفاظت IP66 و IP67 برای این سری ذکر شده است.
بازه دمایی این تجهیز چقدر است؟
بسته به نسخه و آپشن انتخابی، بازه های دمایی مختلفی در منابع رسمی آمده و تا 105 درجه سانتی گراد نیز ذکر شده است.
چه نوع سوئیچ یا سنسورهایی برای این سری قابل انتخاب هستند؟
سوئیچ های NOVA V3، REED، سنسورهای القایی، NAMUR، PNP و همچنین ترانسمیترهای 4-20 mA و HART در اطلاعات رسمی آمده اند.
ورودی کابل این محصول چیست؟
این سری با دو ورودی کابل 1/2 اینچ NPT یا M20 x 1.5 ارائه می شود.
این محصول در چه صنایعی استفاده می شود؟
طبق منابع رسمی، در اتوماسیون صنعتی، صنایع غذایی، شیمیایی، دریایی، نفت و گاز و پتروشیمی استفاده می شود.
