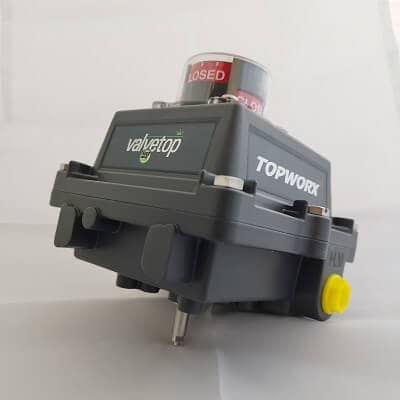

سوئیچ باکس topworx تاپ ورکس | مدل DXP-Z21GNMS

تحلیل و بررسی فنی لیمیت سوئیچ باکس TopWorx DXP-Z21GNMS

در سیستم های کنترل و ابزار دقیق سایت های صنعتی، لیمیت سوئیچ باکس ها (Valve Monitors) وظیفه حیاتی فیدبک گیری از وضعیت شیرآلات را بر عهده دارند. سری DXP از برند معتبر TopWorx (از زیرمجموعه های شرکت Emerson)، به دلیل طراحی فوق العاده جان سخت و دوام بالا در محیط های خشن، یکی از انتخاب های اصلی مهندسان پایپینگ و کنترل است. مدل دقیق DXP-Z21GNMS یک تجهیز مانیتورینگ اختصاصی است که مهندسی آن بر مبنای کار در زون های پرخطر (Hazardous Areas) و شرایط محیطی خورنده انجام شده است.

ساختار ضد انفجار و متریال بدنه سوئیچ باکس topworx تاپ ورکس

بر اساس استانداردها و کدبندی این محصول (Area Classification: 1)، این تجهیز در کلاس حفاظتی ضد انفجار و ضد شعله (Explosionproof / Flameproof) طبقه بندی می شود. محفظه دستگاه از جنس آلومینیوم تروپیکالایز شده (Tropicalized Aluminium) با پوشش اپوکسی ساخته شده است. این طراحی مکانیکی تضمین می کند که در صورت بروز هرگونه آرک یا جرقه الکتریکی در داخل محفظه، شعله یا موج انفجار به محیط مستعد انفجارِ سایت منتقل نشود. علاوه بر این، استفاده از اورینگ های سیلیکونی (Silicone O-Rings) یکپارچگی آب بندی (IP Rating) و مقاومت تجهیز در برابر نوسانات شدید حرارتی را به شدت ارتقا داده است.

یکی از مهم ترین مزیت های مهندسی در مدل Z21GNMS، بهره گیری از دو عدد سوئیچ GO از نوع DPDT با سیل هرمتیک (Hermetic Seal) است که با کد Z2 در پارت نامبر مشخص شده است. در میکروسوئیچ های رایج، کنتاکت های مکانیکی به مرور زمان دچار سایش و استهلاک می شوند؛ اما سوئیچ های GO بر پایه میدان مغناطیسی و بدون تماس فیزیکی عمل می کنند. وجود محفظه هرمتیک، پلاتین ها را در برابر رطوبت، گازهای اسیدی و گرد و غبار به طور کامل ایزوله می کند. این ویژگی برای پلنت های نفت، گاز و پتروشیمی که نیازمند بالاترین سطح قابلیت اطمینان هستند، یک مزیت تعیین کننده محسوب می شود.

رابط مکانیکی یکپارچه و نشانگر بصری سوئیچ باکس TopWorx DXP-Z21GNMS

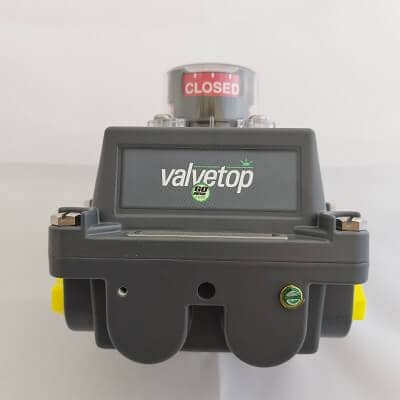

در بخش اتصال به اکچویتور (عملگر)، این لیمیت سوئیچ به شفت استنلس استیل 316 منطبق بر استاندارد NAMUR مجهز شده است (کد N). طراحی بر اساس استاندارد نامور به معنای حذف براکت های اضافی و نصب مستقیم، سریع و دقیق روی اکثر اکچویتورهای دورانی (Rotary) است. همچنین، برای مانیتورینگ چشمی توسط اپراتور در سایت، یک نشانگر بصری (Visual Indicator) با زاویه دید استاندارد 90 درجه (رنگ سبز برای حالت OPEN و قرمز برای حالت CLOSED) روی دستگاه تعبیه شده است (کد G).

باید در نظر داشت که مدل DXP-Z21GNMS یک “مانیتور ولو خالص” است؛ یعنی فاقد شیر برقی (Spool Valve)، پایلوت یا سیستم کنترل دستی (Manual Override) بوده و منحصراً برای ارسال دقیق سیگنال وضعیت ولو به سیستم کنترل مرکزی طراحی شده است. ورودی های کابل این دستگاه نیز از نوع استاندارد متریک (دو عدد M20) هستند.

مشخصات فنی (Technical Features) سوئیچ باکس TopWorx DXP-Z21GNMS

جنس بدنه (Enclosure): آلومینیوم تروپیکالایز شده با روکش اپوکسی (مقاومت بالا در برابر خوردگی).
نوع سنسور (Bus/Sensor): دو عدد سوئیچ مجاورتی GO مدل DPDT با آب بندی هرمتیک.
کلاس حفاظتی (Area Classification): ضد انفجار و ضد شعله (Explosionproof / Flameproof) مناسب زون های خطرناک.
نشانگر بصری (Visual Display): اندیکاتور  90 درجه سبز (باز) و قرمز (بسته).
شفت و رابط مکانیکی: استنلس استیل 316 (SS316) منطبق با استاندارد نصب NAMUR.
اتصالات الکتریکی (Conduit Entries): دو عدد ورودی کابل M20.
آب بندی (O-Rings): سیلیکون نسوز جهت حفظ ایزولاسیون در دماهای مختلف.
نوع تجهیز: مانیتورینگ فیدبک (بدون شیر برقی و کنترلر داخلی).
