مشخصات کلیدی و شناسنامه فنی جوی استیک XKBA1233CA
شناخت دقیق پارامترهای مهندسی پیش از طراحی تابلو و نصب در کابین اپراتور، تضمین کننده انطباق پذیری کامل با مدارات فرمان است. در جدول زیر، داده های معتبر استخراج شده از مدارک مرجع سازنده گردآوری شده اند:
| شاخص فنی | مقدار و شرح استاندارد |
|---|---|
| کد تجاری محصول (Part Number) | XKBA1233CA |
| شرکت سازنده و برند | اشنایدر الکتریک (Schneider Electric / Telemecanique) |
| خانواده محصول | Harmony XK (تیپ کامل XKB) |
| نوع مکانیزم اهرم | حرکت در تمام جهات به همراه بازگشت فنری خودکار به موقعیت خنثی |
| تعداد پله های سوئیچینگ (Notches) | ۳ پله در هر جهت حرکتی (انحراف ۱۲، ۲۰ و ۲۸ درجه) |
| مکانیزم حفاظتی اهرم | مجهز به اینترلاک مکانیکی بازدارنده در وضعیت صفر (قفل ضامن دستی) |
| ولتاژ عایق بندی نامی (Ui) | ۵۰۰ ولت بر اساس استاندارد بین المللی IEC 60947-1 |
| جریان پیوسته حرارتی در هوای آزاد (Ith) | ۱۰ آمپر متناوب |
| طول عمر مفید مکانیکی | ۱,۰۰۰,۰۰۰ چرخه کاری کامل بدون افت عملکرد |
| مقاومت ضربه و لرزش | 20gn ضربه مکانیکی و 6gn مقاومت در برابر لرزش های محیطی |
| استانداردهای بین المللی مرجع | EN/IEC 60947-5-1 ،UL 508 ،CSA C22.2 No 14 |
تحلیل تخصصی امکانات و مزایای برجسته کنترلر
۱. ساختار چند مرحله ای پله ای با انحراف زاویه ای دقیق
یکی از مزیت های مهم این کنترلر، رفتار حرکتی پله ای (Notched Movement) آن است. برخلاف جوی استیک های آنالوگ معمولی که سرعت را به صورت یکنواخت و بدون فیدبک لمسی تغییر می دهند، اپراتور با مدل XKBA1233CA عبور از پله های سرعت را کاملا زیر انگشتان خود احساس می کند. زاویه انحراف صفر درجه به عنوان حالت خنثی تعریف شده و پله های بعدی به ترتیب در زوایای ۱۲ درجه، ۲۰ درجه و ۲۸ درجه فعال می شوند. این معماری به سیستم فرمان اجازه می دهد تا سیگنال های استپ اول (دور کند)، استپ دوم (دور متوسط) و استپ سوم (شتاب کامل) درایو یا کنتاکتور را با نظم مهندسی صادر کند.
۲. اینترلاک مکانیکی در نقطه صفر؛ ایمنی فراتر از خطاهای اپراتوری

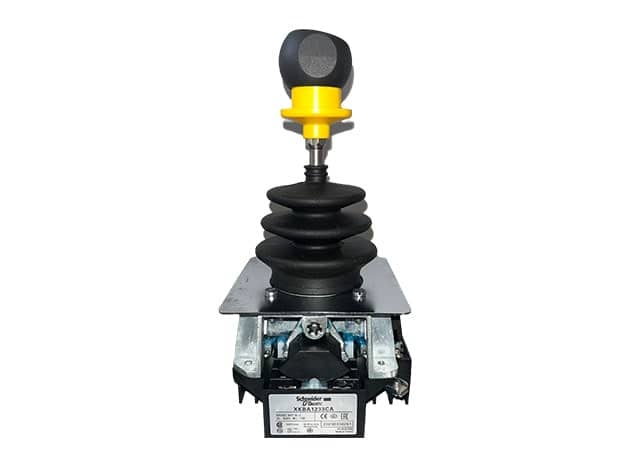

در محیط های کاری شلوغ، برخورد غیرعمدی لباس یا دست اپراتور با اهرم فرمان همواره پتانسیل بروز سوانح را به همراه دارد. اشنایدر الکتریک بر روی اهرم این مدل یک مکانیزم قفل شونده فیزیکی زرد رنگ تعبیه کرده است. تا زمانی که اپراتور ضامن زرد رنگ را با انگشتان خود به بالا نکشد، محور اهرم قفل مانده و هیچ زاویه ای نمی پذیرد. این قابلیت سطح ایمنی ماشین آلات سنگین را بر اساس الزامات ایمنی کار صنعتی ارتقا داده و از راه اندازی تصادفی درایوها جلوگیری می کند.
۳. بازگشت فنری اتوماتیک (Spring Return) با فنربندی پایدار
سرعت واکنش در مدیریت بالابرها نقشی حیاتی دارد. به محض برداشتن دست از روی اهرم فرمان، سیستم بازگشت فنری این جوی استیک، اهرم را در کسری از ثانیه و بدون لرزش هرز به مرکز بازمی گرداند. فنرهای آلیاژی تقویت شده درون این مجموعه پس از صدها هزار بار تحریک، خاصیت ارتجاعی خود را حفظ کرده و از انحراف و خطای پسماند مکانیکی جلوگیری به عمل می آورند.
۴. کاور محافظ الاستومری با دوام در برابر نفوذ
بخش فوقانی جوی استیک که در معرض دید و لمس اپراتور قرار دارد، مجهز به یک دمپر لاستیکی انعطاف پذیر (Rubber Bellows) چندلایه است. این گردگیر ضمن حفظ نرمی حرکت در دمای کاری منفی ۲۰ تا مثبت ۷۰ درجه سانتی گراد، مانع از ورود ذرات فلزی ساینده، گرد و غبار معلق کارگاهی و قطرات روغن به مکانیزم شفت داخلی و پلاتین های الکتریکی می شود.
کاربردهای صنعتی؛ در چه پروژه هایی به XKBA1233CA نیاز دارید؟
هرچند این تجهیز توانایی کنترل تجهیزات متنوعی را دارد، اما به صورت اختصاصی برای شرایطی با مانورهای چند جهته طراحی شده است:
- جرثقیل های سقفی دو پل و تک پل کارگاهی: کنترل همزمان حرکت طولی پل، کالسکه و سرعت بالا و پایین قلاب در سالن های ماشین سازی و ریخته گری.
- کابین های کنترلی بنادر و جرثقیل های برجی (تاور کرین): مدیریت زاویه بوم و باربرداری در محیط هایی با ارتعاشات مکانیکی مداوم.
- میزهای هیدرولیک و نقاله های چند محوره: اعمال فرمان های سه سرعته برای جلو بردن، انتقال عرضی و چرخش قطعات سنگین صنعتی.
- سیستم های انبارداری مکانیزه و استکرها: ناوبری دقیق پالت ها در قفسه های مرتفع بدون لغزش در نقطه توقف.
نکات کلیدی نصب و ارزیابی تعمیراتی

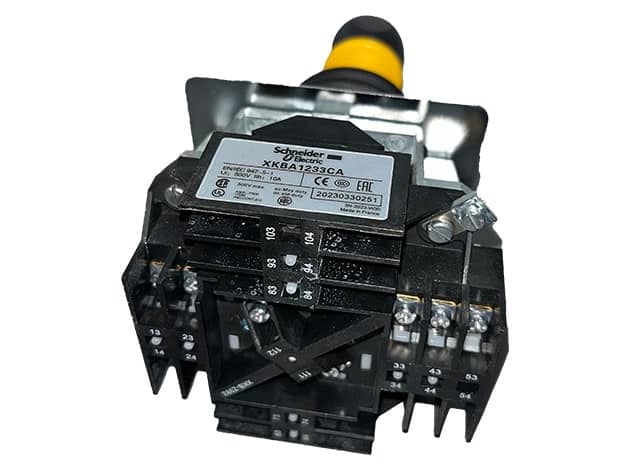

برای دستیابی به بیشترین راندمان و جلوگیری از افت ولتاژ، رعایت الزامات سازنده در خصوص اتصالات الکتریکی ضروری است. ترمینال های تعبیه شده در این جوی استیک از نوع پیچی درگیر (Captive Screw Clamp) هستند که برای مقاطع سیم زیر توصیه می شوند:
- اتصال دو رشته سیم ۱.۵ میلی متر مربع همراه با سرسیم مناسب برای اتصال سری پلاتین ها.
- اتصال تک رشته تا ۲.۵ میلی متر مربع بدون سرسیم جهت انتقال جریان فرمان بدون افزایش مقاومت تماسی.
