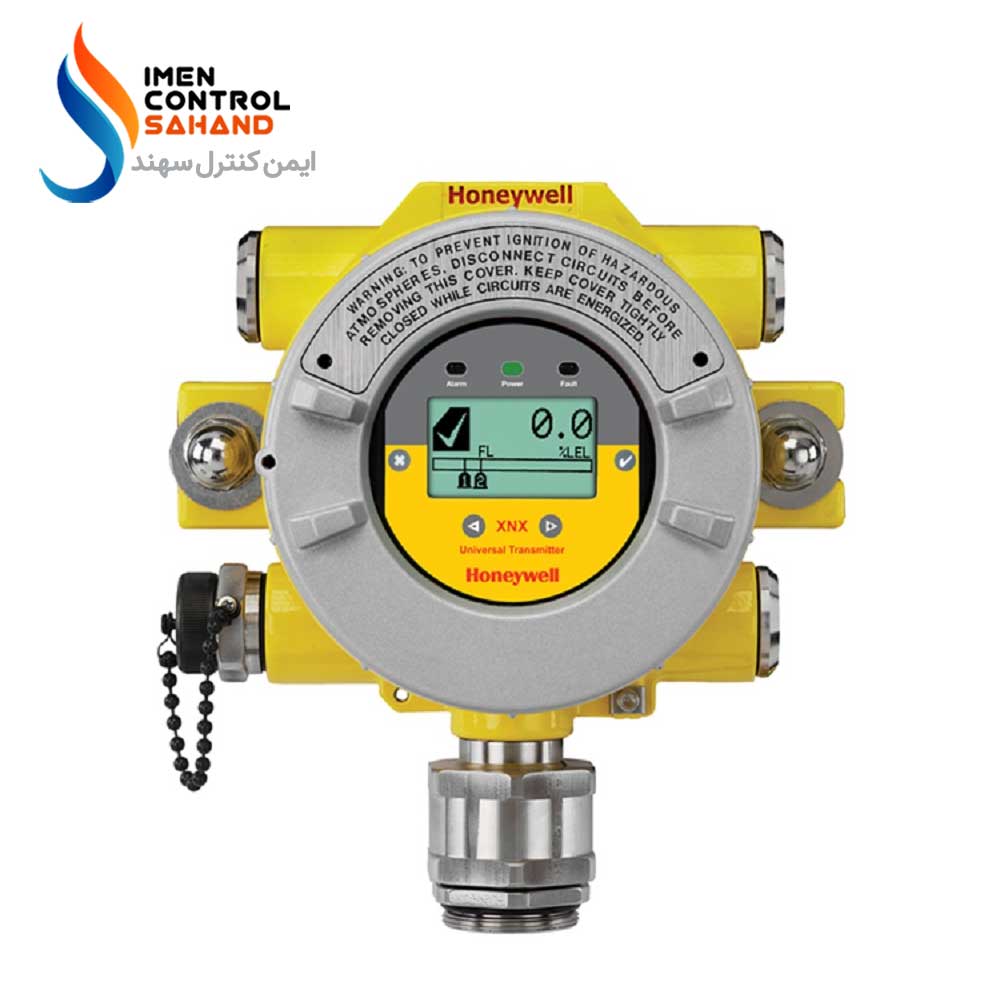

معرفی ترانسمیتر XNX هانیول و بررسی رنج های مختلف XNX-AMSI-NHNNN | AMAI

XNX یک ترانسمیتر فوق العاده انعطاف پذیر است که می تواند برای پذیرش ورودی از هر یک از حسگرهای گاز تولید شده توسط شرکت honeywell  آنالیتیکس پیکربندی شود. این دستگاه همچنین قابلیت تنظیم برای ارائه طیف وسیعی از سیگنال های خروجی استاندارد صنعتی را داراست. این قابلیت منحصر به فرد به کاربران این امکان را می دهد که برای تمام نیازهای تشخیص گاز خود، صرف نظر از تنوع حسگرهای مورد استفاده در سایت (نظیر آشکارسازهای قابل اشتعال نقطه ای کاتالیتیک و فروسرخ، آشکارسازهای الکتروشیمیایی سمی و اکسیژن، و آشکارسازهای فروسرخ مسیر باز)، تنها از یک نوع رابط واحد بهره مند شوند.چنانچه استانداردهای خروجی سایت تغییر یابند، XNX می تواند مجدداً پیکربندی شده و خروجی مورد نیاز جدید را فراهم سازد. علاوه بر این، XNX با در نظر گرفتن آینده، امکان نصب ماژول های خروجی جدید را دارد تا با استانداردهای نوظهور صنعت سازگار شود.

مشخصات فنی و ساختار

کاربرد: جهت استفاده با طیف گسترده ای از آشکارسازهای گاز محلی یا از راه دور هانی ول آنالیتیکس به منظور تشخیص خطرات گازهای قابل اشتعال، سمی و اکسیژن.
مناطق خطرناک: مناسب برای استفاده در مناطق خطرناک Zone 1 و 2 یا Zone 21 و 22 و مناطق آمریکای شمالی Class I و II Division 1 یا 2.
جنس بدنه: محفظه ضد شعله (Flameproof) که در دو نسخه آلیاژ آلومینیوم با پوشش ۵ لایه دریایی یا فولاد ضد زنگ ۳۱۶ موجود است.
وزن تقریبی: آلیاژ آلومینیوم: ۲.۸ کیلوگرم (۶.۲ پوند). فولاد ضد زنگ ۳۱۶: ۵ کیلوگرم (۱۱ پوند).
ابعاد: ۱۶۰ میلی متر × ۱۹۷ میلی متر × ۱۱۴ میلی متر (۶.۱ اینچ × ۷.۸ اینچ × ۴.۵ اینچ).
زمان تشخیص : 10 ثانیه

در ترنسمیتر اُپتیما پلاس پروتکل هارت موجود است

انعطاف پذیری

• سازگاری کامل با تمامی حسگرهای گاز هانی ول آنالیتیکس.
• امکان انتخاب بهینه ترین فناوری حسگر برای هر کاربرد مشخص.
• انتخاب تمامی سیگنال های خروجی استاندارد صنعتی.
• قابلیت انطباق پیکربندی با تغییر نیازهای سایت.
• قابلیت اطمینان برای استانداردهای خروجی آتی.

تأییدیه های جهانی

فرستنده XNX دارای تأییدیه های بین المللی شامل استانداردهای اروپایی، آمریکایی و کانادایی است:

• سازگاری با استانداردهای ATEX، UL و CSA.
• دارای تأییدیه های عملکردی ATEX، UL و CSA.
• تأییدیه SIL 2 بر اساس استاندارد IEC6150.

سهولت در استفاده از ترانسمیتر XNX و کاهش هزینه های عملیاتی

استفاده آسان: دارای نمایشگر LCD چندزبانه با نور پس زمینه برای خوانایی بهتر، که وضعیت واحد را با استفاده از ترکیبی از متن، نمودار میله ای، ارقام و آیکون ها به وضوح نشان می دهد.
پیکربندی غیرتهاجمی: قابلیت پیکربندی کامل از طریق سوئیچ های مغناطیسی غیرتهاجمی بدون نیاز به باز کردن محفظه یا نیاز به مجوز کار گرم (Hot Work Permit).
گزینه های خروجی: خروجی ۴ تا ۲۰ میلی آمپر قابل انتخاب به صورت سینک (Sink)، سورس (Source) یا ایزوله (Isolated) برای انطباق با توپولوژی سیم کشی ترجیحی.
ارتباطات HART®: ارتباطات استاندارد HART® برای پیکربندی و عیب یابی از راه دور.
تعمیر و نگهداری آسان: سنسورهای سمی و اکسیژن از نوع کارتریج قابل تعویض سریع (Hot Swap) هستند، که نیاز به مجوز کار گرم را برای سرویس دهی از بین می برد و هزینه ها و زمان سرویس دهی را کاهش می دهد.
حسگرهای قابل سرویس: سنسورهای کاتالیتیک و فروسرخ نیز قابل سرویس دهی هستند.
قابلیت ممانعت خودکار: عملکرد ممانعت خودکار (Auto-inhibit) در طول نگهداری فعال می شود.

نصب آسان

گزینه های نصب: دارای پایه های یکپارچه برای نصب سطحی، یا براکت های اختیاری برای نصب بر روی لوله یا سقف.
ورودی ها: پنج ورودی کابل/کاندوئیت/سنسور در اندازه M25 یا ¾” NPT.
دسترسی به ترمینال: ماژول پلاگین “POD” (شامل شخصیت، گزینه ها و نمایشگر) برای دسترسی آسان به ناحیه ترمینال برداشته می شود.
ترمینال های سیم کشی: بلوک های ترمینال از نوع پلاگ/سوکت برای سهولت سیم کشی قابل جدا شدن هستند.

پیکربندی فرستنده ترانسمیتر XNX

XNX دارای سه پیکربندی اصلی است که انواع مختلف حسگرها را پشتیبانی می کنند. بردهای شخصیت و رابط های خروجی اختیاری در ماژول الکترونیکی POD (Personality, Options and Display) قرار دارند. POD رفتار فرستنده XNX را بر اساس نوع حسگر متصل و گزینه های خروجی انتخابی تعیین می کند.

 حالت ئضعیت mV (میلی ولت): برای تمامی حسگرهای ورودی سیگنال میلی ولت استفاده می شود، از جمله حسگرهای MPD (Multi Purpose Detector)، Sensepoint HT، Sensepoint PPM و Model 705.
حالت وضعیت EC (سلول الکتروشیمیایی): برای استفاده با حسگرهای سمی و اکسیژن XNX EC طراحی شده است. رابط حسگر XNX EC با فرستنده XNX ذاتاً ایمن (Intrinsically Safe) است، که امکان تعویض سریع (Hot Swapped) حسگرها بدون نیاز به مجوز کار گرم را فراهم می آورد.
حالت وضعیت IR (فروسرخ): برای استفاده با آشکارسازهای گاز فروسرخ نقطه ای Searchpoint Optima Plus و آشکارسازهای مسیر باز Searchline Excel کاربرد دارد.

XNX با طیف کاملی از حسگرهای گاز ثابت صنعتی هانی ول آنالیتیکس از جمله Searchline Excel، Searchpoint Optima Plus، Sensepoint (HT و PPM) و Model 705 سازگار است.

مشخصات محیطی

درجه حفاظت (IP): IP66 مطابق با EN60529:1992 و NEMA 4X.
دمای کارکرد: ۴۰- درجه سانتی گراد تا ۶۵+ درجه سانتی گراد (۴۰- درجه فارنهایت تا ۱۴۹+ درجه فارنهایت).
رطوبت کارکرد: ۰ تا ۹۹ درصد RH (غیر متراکم).

مشخصات الکتریکی

ولتاژ ورودی:
نسخه های EC و mV: ۱۶ تا ۳۲ ولت DC.
نسخه IR: ۱۸ تا ۳۲ ولت DC (۲۴ ولت DC اسمی).
حداکثر توان مصرفی:
XNX EC (سمی): ۶.۲ وات.
XNX mV (کاتالیتیک یا سلول IR): ۶.۵ وات.
XNX IR با Searchpoint Optima Plus: ۹.۷ وات.
XNX IR با گیرنده Searchline Excel: ۱۳.۲ وات.

خروجی جریان

ماژول خروجی: ماژول خروجی ۴ تا ۲۰ میلی آمپر ایزوله و HART® کاملاً قابل پیکربندی که حالت های عملکردی سورس جریان، سینک جریان و ایزوله را پشتیبانی می کند (پشتیبانی از پروتکل HART® 6.0). این ماژول به صورت استاندارد ارائه می شود.
تنظیمات پیش فرض خروجی جریان:
خطا (Fault): کمتر از ۱.۰ میلی آمپر یا ۳ میلی آمپر.
اندازه گیری گاز نرمال: ۴.۰ میلی آمپر تا ۲۰.۰ میلی آمپر.
ممانعت (Inhibit) در طول پیکربندی/تنظیمات کاربر: ۲.۰ میلی آمپر یا ۴.۰ میلی آمپر (۱۷.۴ میلی آمپر).
حداکثر فراتر از محدوده (Maximum over range): ۲۲.۰ میلی آمپر.
دقت سیگنال ۴ تا ۲۰ میلی آمپر: ۱± درصد از مقیاس کامل.

بردهای خروجی اختیاری

XNX قابلیت نصب بردهای اختیاری زیر را در ماژول POD دارد:

1. ماژول رله (Relay Module):
شرح: سه خروجی رله کاملاً قابل پیکربندی توسط کاربر فراهم می کند که می توانند بر اساس سطح گاز جاری و/یا وضعیت فرستنده سوئیچ شوند. این شامل دو رله آلارم SPCO و یک رله خطا SPCO است. این ماژول با گزینه های Modbus و/یا Foundation Fieldbus™ به طور متقابل انحصاری است.
مشخصات رله: حداکثر ۲۴۰VAC، ۵A (بار غیر القایی)؛ حداقل ۵V، ۱۰mA (بار غیر القایی).
اطلاعات پشتیبانی شده: نمایش خوانش گاز، سطح سیگنال ۴ تا ۲۰ میلی آمپر، اطلاعات کلی/دستگاه، وضعیت کالیبراسیون و پیکربندی، جزئیات حسگر (مانند سطح سیگنال نوری، ذخیره دینامیک، ولتاژ ۲۴ ولت، دما)، اطلاعات دقیق خطا و هشدار، تاریخچه خطا و آلارم.

2. ماژول فاندیشن فیلدباس™ (Foundation Fieldbus™ Module):
شرح: خروجی Foundation Fieldbus™ برای اتصال به شبکه H1 چندگانه. این گزینه با رله ها و/یا Modbus انحصاری است.
مشخصات فیزیکی: مطابق با IEC 115-2 و ISA 50.02، ۳۱.۲۵ کیلوبیت بر ثانیه.
حداکثر تعداد گره ها: ۳۲.

3. ماژول مُدباس RTU (Modbus RTU Module):
شرح: ماژول خروجی مُدباس، خروجی RS45 ایزوله را برای اتصال فرستنده XNX به یک شبکه مُدباس چندگانه فراهم می کند. این گزینه با رله ها و/یا Foundation Fieldbus™ انحصاری است.
پروتکل: Modbus RTU.
لایه فیزیکی: RS45 ایزوله، ۱۲۰۰ تا ۱۹.۲ کیلوبیت بر ثانیه.
حداکثر تعداد گره ها: ۲۵۴ فرستنده سازگار با XNX.

پورت HART® IS محلی (اختیاری)

این پورت اتصالات ذاتاً ایمن (IS) قابل دسترسی از بیرون را به فرستنده XNX ارائه می دهد تا اتصال سریع (Hot Connection) پیکربندی کننده های دستی HART® HC275/375 یا معادل های آن را فعال سازد. این پورت در یکی از ورودی های کابل فرستنده XNX نصب می شود و در حالت عدم استفاده توسط یک پوشش محافظت شده با درجه IP66/67 محافظت می شود.

آشکارساز چندمنظوره XNX (MPD) و حسگر الکتروشیمیایی XNX EC

آشکارساز چندمنظوره MPD

MPD یک محفظه حسگر از جنس فولاد ضد زنگ قابل سرویس دهی است که از کارتریج های حسگر کاتالیتیک و فروسرخ پلاگین استفاده می کند.

حسگرهای کاتالیتیک: گازهای قابل اشتعال را در محدوده ۰ تا ۱۰۰ درصد LEL اندازه گیری می کنند.
حسگرهای فروسرخ: هیدروکربن ها را در محدوده ۰ تا ۱۰۰ درصد LEL، یا متان ۰ تا ۱۰۰ درصد LEL (یا ۰ تا ۵ درصد حجمی) و CO2 را در محدوده ۰ تا ۵ درصد حجمی اندازه گیری می کنند.

حسگر الکتروشیمیایی XNX EC

حسگر XNX EC نیز یک حسگر فولاد ضد زنگ قابل سرویس دهی است که دارای طیف گسترده ای از کارتریج های حسگر سمی و اکسیژن پلاگین است. رابط این حسگر با فرستنده ذاتاً ایمن است، که امکان تعویض سریع آن ها را بدون مجوز کار گرم فراهم می آورد.توجه: دقت اندازه گیری در دماهای بین ۲۰- تا ۴۰- درجه سانتی گراد، ۳۰± درصد از میزان اعمال شده است. عملکرد مداوم در این دماها (بیش از ۱۲ ساعت) ممکن است باعث کاهش عملکرد حسگر و کوتاه شدن عمر آن شود.

بررسی بخش Part Number Structure ترانسمیتر

شماره فنی (part number / order information ) مدل XNX از چند بخش تشکیل شده است که هر بخش، ویژگی خاصی از دستگاه را مشخص می‌کند. این ویژگی‌ها شامل نوع تأییدیه، ورودی کابل، جنس بدنه، نوع سنسور (Personality)، گزینه‌های خروجی، پشتیبانی از HART محلی و نوع سنسور و رنج اندازه‌گیری است.

1. Approval – نوع تأییدیه

A → دارای گواهی ضدانفجار ATEX/IECEx

U → دارای تأییدیه UL/CSA

2. Entry Type – نوع ورودی کابل

M → ورودی کابل M25

T → ورودی کابل ¾” NPT

3. Material – جنس بدنه

A → آلومینیوم (Aluminium)

S → فولاد ضدزنگ 316 (316 Stainless Steel)

4. Personality – نوع سنسور و رابط داخلی

Ec → رابط برای کارتریج‌های الکتروشیمیایی (Electrochemical Interface) شامل ایزولاتور ایمنی (IS Barrier)
برای استفاده با سنسورهای XNX سری Toxic و Oxygen

Ir → رابط برای سنسورهای مادون‌قرمز (Infrared Interface)
برای استفاده با Searchline Excel، Searchpoint Optima و ورودی‌های 4–20 میلی‌آمپر عمومی

mV → رابط برای سنسورهای میلی‌ولت (Milli-Volt Interface)
برای استفاده با MPD، Sensepoint و مدل 705 HT/PPM

5. Option – گزینه‌های خروجی یا کنترلی

N → بدون گزینه اضافی

R → شامل رله خروجی (Relay Option)

M → دارای ارتباط Modbus

F → دارای ارتباط Fieldbus Foundation

6. Local HART – پشتیبانی از HART محلی

N → بدون HART محلی

H → دارای HART محلی

7. Sensor and Range – نوع و محدوده سنسور

NNN → بدون سنسور

CB1 → سنسور کاتالیستی (Catalytic Bead)

IF1 → سنسور مادون‌قرمز هیدروکربن‌ها (IR Hydrocarbons 0–100% LEL Propane)

IV1 → سنسور مادون‌قرمز متان (IR Methane 0–100% LEL یا 0–5% Vol)

IC1 → سنسور مادون‌قرمز دی‌اکسید کربن (IR CO₂ 0–5% Vol)

🧩 مثال از شماره فنی:

XNX-AMSW-NNCB1

توضیح:

تأییدیه ATEX/IEC

ورودی M25

بدنه فولاد ضدزنگ 316

نوع mV

بدون گزینه خروجی

بدون HART محلی

سنسور کاتالیستی CB1 با محدوده 0–100% LEL

جدول part number شماره فنی ترانسمیتر XNX

توضیحات تکمیلی مشخصات فنی ترانسمیتر XNX برند هانی ول
