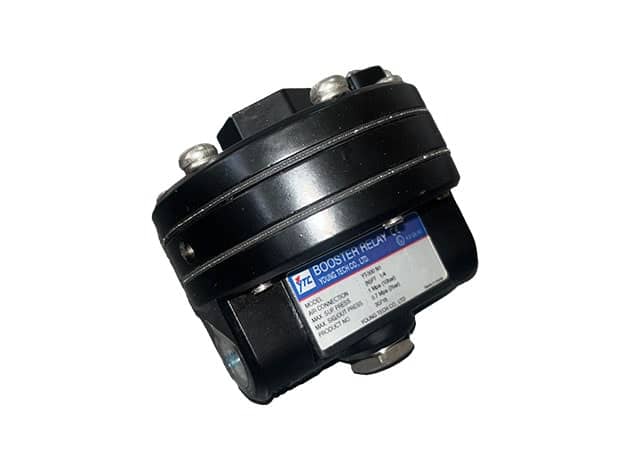

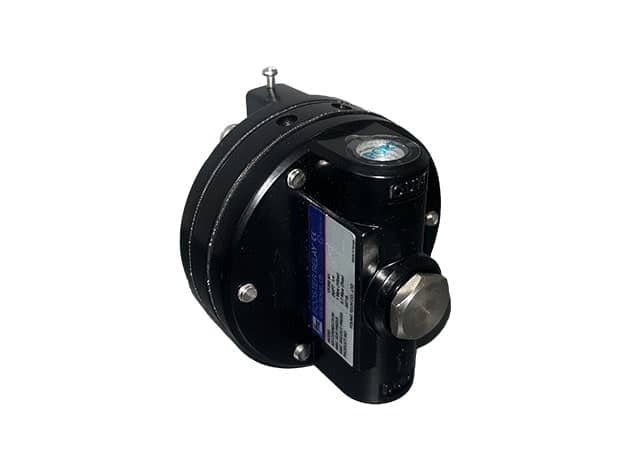

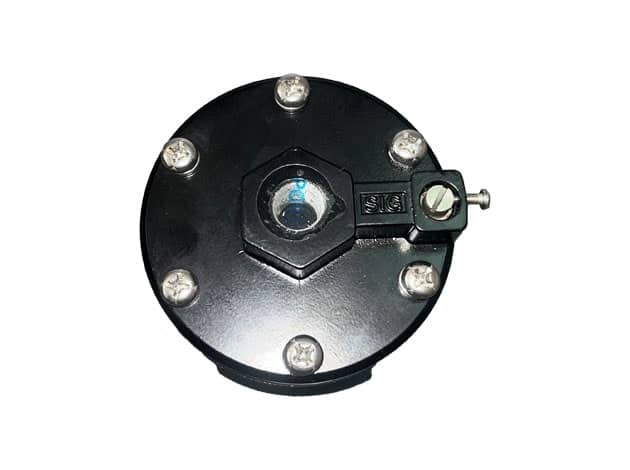

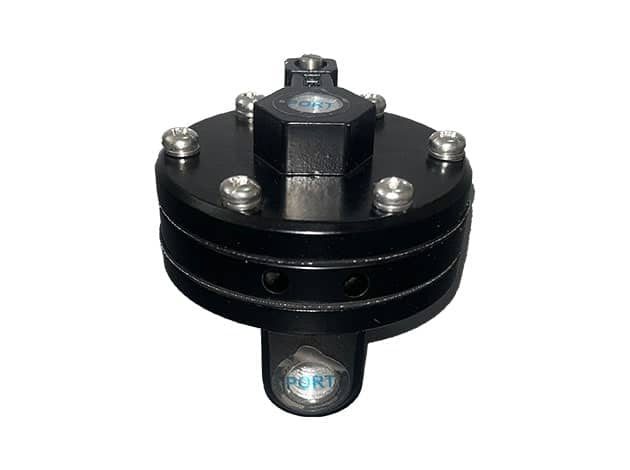

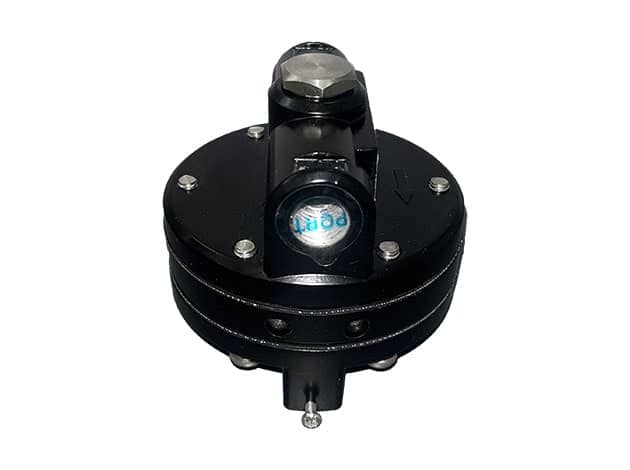

رله ولوم بوستر YTC مدل YT-300 N1

رله تقویت‌کننده حجم YT-300 (YT-305) یک تجهیز ضروری است که در شیرهای کنترل پنوماتیک مورد استفاده قرار می‌گیرد. وظیفه این رله، دریافت سیگنال خروجی از موقعیت‌دهنده (positioner) و سپس تأمین فشار هوای لازم به اکچویتور (عملگر) شیر است. هدف اصلی از به‌کارگیری آن، کاهش زمان پاسخ‌دهی و زمان تنظیم شیر کنترل است.

• نسبت فشار پایدار 1:1: تأمین فشار نیوماتیکی دقیق.
• کنترل بای‌پس: افزایش امنیت عملکرد شیرهای کنترلی.
• حساسیت بالا: پاسخ سریع به تغییرات کوچک سیگنال ورودی.
• دارای گواهی SIL2: تضمین کیفیت و ایمنی.
• • تأمین فشار ثابت: این رله فشار هوای ثابتی را با نسبت 1:1 تأمین می‌کند.

دانلود کاتالوگ manual رله YTC

معرفی رله ولوم بوستر YTC مدل YT300 N1

ولوم بوستر YTC یکی از تجهیزات حیاتی در سیستم‌های پنوماتیکی است که به دلیل کیفیت بالا و عملکرد دقیق، توسط شرکت روترک (Rotork) به بازار عرضه می‌شود. شرکت روترک با خرید این برند کره‌ای، محصولات آن را با نام خود تولید و ارائه می‌کند. رله بوستر YTC ، YT300 در شیر کنترل پنوماتیکی استفاده می‌شود که سیگنال خروجی پوزیشنر را دریافت می‌کند و عملگر فشار هوا را تامین می‌کند تا زمان پاسخ و تنظیم را کاهش دهد.

شرح عملکرد بوستر YTC:

• فشار ورودی از طریق رگولاتور به پورت Supply و فشار خروجی پوزیشنر به پورت Signal اعمال می‌شود.
• متناسب با فشار سیگنال، دیافراگم به سمت پایین حرکت کرده و استم فشرده می‌شود.
• در این حالت، فشار قسمت Supply به سمت پورت Output تخلیه می‌شود.
• در شرایطی که فشار خروجی و ورودی برابر باشد، نسبت 1:1 حفظ می‌شود.
• در صورت افزایش فشار خروجی، دیافراگم به سمت بالا حرکت کرده و فشار اضافی از پورت Exhaust تخلیه می‌شود.
• حساسیت سیگنال خروجی نسبت به سیگنال ورودی، از طریق پیچ Adjust Bolt قابل تنظیم است.

ویژگی‌ها و مشخصات عمومی والیوم بوستر YTC :

• نسبت فشار پایدار 1:1: تأمین فشار نیوماتیکی دقیق.
• کنترل بای‌پس: افزایش امنیت عملکرد شیرهای کنترلی.
• حساسیت بالا: پاسخ سریع به تغییرات کوچک سیگنال ورودی.
• دارای گواهی SIL2: تضمین کیفیت و ایمنی.

• تأمین فشار ثابت: این رله فشار هوای ثابتی را با نسبت 1:1 تأمین می‌کند.

• کنترل بای‌پس: قابلیت کنترل بای‌پس، به افزایش ایمنی شیر کنترل کمک می‌کند.
• دقت بالا: به تغییرات جزئی در سیگنال ورودی پاسخ می‌دهد که این امر دقت خروجی فشار هوا به اکچویتور را به طور چشمگیری افزایش می‌دهد.
• فیلتر داخلی: دارای یک فیلتر داخلی 100 مش (mesh) است که برای جداسازی ذرات غبار از هوای ورودی به کار می‌رود.

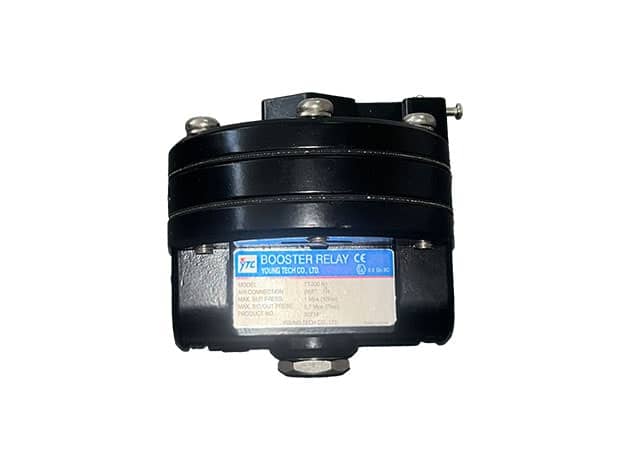

اطلاعات برچسب و مشخصات فنی: برچسب محصول شامل اطلاعاتی مانند مدل، اندازه پورت اتصال هوا، حداکثر فشار تغذیه، حداکثر فشار سیگنال/خروجی و یک شماره سریال منحصربه‌فرد است.

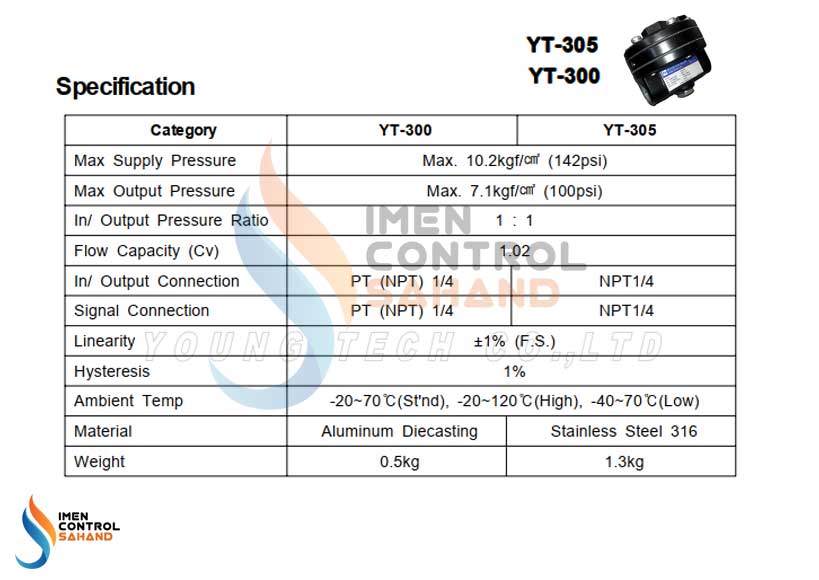

مشخصات فنی اصلی این تجهیز عبارتند از:

• حداکثر فشار تغذیه: 10.2 کیلوگرم بر سانتی‌متر مربع (142 psi)
• حداکثر فشار خروجی: 7.1 کیلوگرم بر سانتی‌متر مربع (100 psi)
• نسبت فشار ورودی/خروجی: 1:1
• ظرفیت جریان (Cv): 1.02

• اتصالات:
◦ ورودی/خروجی: PT (NPT) 1/4 (برای YT300) و NPT1/4 (برای YT305)
◦ سیگنال: PT (NPT) 1/4 (برای YT300) و NPT1/4 (برای YT305)
• خطی بودن (Linearity): ±1% (Full Scale)
• هیسترزیس (Hysteresis): 1%
• دمای محیط: در سه بازه استاندارد (20 تا 70 درجه سانتی‌گراد)، بالا (20 تا 120 درجه سانتی‌گراد) و پایین (40 تا 70 درجه سانتی‌گراد) موجود است.

• جنس بدنه:
◦ YT300: آلومینیوم دایکاست
◦ YT305: فولاد ضد زنگ 316
• وزن: 0.5 کیلوگرم برای YT300 و 1.3 کیلوگرم برای YT305.

منطق عملکرد: عملکرد این رله بر مبنای تعادل فشارها است. فشار هوا از رگولاتور به پورت سیگنال وارد می‌شود. این فشار، دیافراگم بالایی را به سمت دیافراگم پایینی فشار داده و دیسک اصلی را به حرکت در می‌آورد. در نتیجه، فشار هوا از طریق پورت اگزوز به اکچویتور ارسال می‌شود. زمانی که فشار خروجی و سیگنال به تعادل می‌رسند، دیافراگم بالایی به گونه‌ای تنظیم می‌شود که نسبت فشار 1:1 را به طور ثابت حفظ کند. اگر فشار خروجی از فشار سیگنال بیشتر شود، مجموعه دیافراگم بالا می‌آید و فشار اضافی از طریق حلقه اگزوز تخلیه می‌شود. حساسیت فشار خروجی به سیگنال را می‌توان با چرخاندن پیچ تنظیم (adjust bolt) تنظیم کرد که این قابلیت، ایمنی سیستم حلقه بسته را نیز افزایش می‌دهد.

نصب:
• ایمنی: هنگام نصب، استفاده از تجهیزات ایمنی و رعایت رویه‌های ایمنی کاملاً ضروری است. باید به حداکثر مشخصات محصول توجه ویژه داشت، زیرا تجاوز از آن می‌تواند منجر به انفجار گاز فشرده و آسیب به تجهیزات یا افراد شود. برای به حداقل رساندن آسیب در صورت حادثه، باید اطمینان حاصل شود که تمام خطوط ورودی هوای فشرده بای‌پس شده‌اند.
• آماده‌سازی خطوط: هوای ورودی باید کاملاً تمیز، خشک و غیرخورنده باشد و حتماً از فیلتر عبور کند.
• محل نصب: هوای ورودی از طریق پورت اگزوز که در کنار بوستر حجم قرار دارد، تخلیه می‌شود؛ بنابراین باید از عدم انسداد این پورت اطمینان حاصل کرد. همچنین، بوستر نباید در مکان‌های کاملاً بسته نصب شود و استفاده از یک رگولاتور فیلتر هوا با ظرفیت مناسب توصیه می‌شود.
• جانمایی: YT300 باید بین اکچویتور، موقعیت‌دهنده و لوله‌های تغذیه نصب شود. این تجهیز را می‌توان بدون نیاز به براکت اضافی و تنها با پشتیبانی لوله‌های فشار هوا نصب کرد. قبل از اتصال لوله‌ها، از تمیز بودن داخل آن‌ها و متناسب بودن اندازه لوله با ظرفیت اطمینان حاصل کنید.

نگهداری و عیب‌یابی:
• کیت تعمیر: در صورت نیاز به تعویض قطعات، باید از کیت تعمیر استفاده شود و تمام قطعات کیت باید همزمان تعویض گردند؛ تعویض جزئی ممکن است عمر مفید محصول را کاهش دهد. قطعات کیت تعمیر شامل دیافراگم بالایی، مجموعه دیافراگم پایینی و اورینگ است.

• عیب‌یابی رایج:
◦ عدم پاسخ شیر به سیگنال: بررسی کنید که فشار هوا از رگولاتور به موقعیت‌دهنده و/یا بوستر ثابت و نرمال باشد و پورت‌های تغذیه/اگزوز مسدود نباشند.
◦ عملکرد ناپایدار یا ایجاد نوسان (Hunting): توصیه می‌شود اصطکاک شیر کاهش یابد یا اندازه اکچویتور افزایش یابد. برای رفع نوسان، می‌توان پیچ کنترل روی بوستر را در جهت پاد ساعت‌گرد چرخاند تا حساسیت کاهش یابد.
◦ عملکرد کند شیر: بررسی فشار پایین رگولاتور، انسداد لوله تغذیه به اکچویتور یا وجود نشتی. برای افزایش سرعت، پیچ کنترل را در جهت ساعت‌گرد بچرخانید تا حساسیت افزایش یابد.

خلاصه فنی و مهندسی رله ولوم بوستر YTC مدل YT300 N1

رله تقویت‌کننده حجم YT300/YT305 یک ابزار دقیق کاربردی در سیستم‌های کنترل پنوماتیک است که به منظور بهبود عملکرد شیرهای کنترل پنوماتیک طراحی شده است. وظیفه اصلی آن، دریافت سیگنال از موقعیت‌دهنده و تأمین سریع و دقیق فشار هوای مورد نیاز به اکچویتور است تا زمان پاسخ‌ دهی و تنظیم شیر به حداقل برسد.

مهمترین مشخصه‌های رله ولوم بوستر YTC عبارتند از:

• حفظ نسبت فشار 1:1: این ویژگی امکان می‌دهد که فشار خروجی با دقت بالا سیگنال ورودی را دنبال کند.
• افزایش دقت و سرعت: با پاسخ‌دهی سریع به تغییرات جزئی سیگنال، دقت عملکرد کلی سیستم ارتقاء می‌یابد.
• افزایش ایمنی: از طریق مکانیزم کنترل بای‌پس، ایمنی سیستم تضمین می‌شود.
• یکپارچگی و حفاظت: فیلتر داخلی 100 مش، کیفیت هوای ورودی را حفظ کرده و از ورود آلاینده‌ها به سیستم جلوگیری می‌کند.

این تجهیز با قابلیت تنظیم حساسیت و استفاده از مواد مقاوم (آلومینیوم دایکاست یا فولاد ضد زنگ 316)، یک راه‌حل مؤثر برای کنترل دقیق و پایدار در فرآیندهای صنعتی فراهم می‌آورد. نصب صحیح،  رعایت نکات ایمنی و نگهداری دوره‌ای با استفاده از کیت‌های تعمیر استاندارد، برای اطمینان از عملکرد بهینه و طولانی‌مدت این رله ضروری است. همچنین، راهنمای عیب‌یابی ارائه‌شده به شناسایی و  رفع سریع مشکلات عملیاتی کمک کرده و تداوم فرآیند را تضمین می‌کند.

پاسخ به پرسش های متداول درباره  رله YT300

1. رله ولوم بوستر YTC مدل YT300 N1 چیست؟

رله ولوم بوستر YTC مدل YT300 N1 یک تجهیز پنوماتیکی است که برای تقویت فشار هوا در شیرهای کنترل استفاده می‌شود. این بوستر سیگنال خروجی پوزیشنر را دریافت کرده و با نسبت 1:1 فشار ثابت را به اکچویتور منتقل می‌کند.

2. کاربرد اصلی بوستر YTC در سیستم‌های پنوماتیکی چیست؟

این تجهیز برای افزایش سرعت پاسخ شیر کنترل و کاهش زمان تنظیم استفاده می‌شود. ولوم بوستر YTC با دقت بالا، تغییرات سیگنال ورودی را سریعاً به خروجی منتقل می‌کند.

3. عملکرد بوستر YTC چگونه است؟

بوستر YTC بر اساس تعادل فشارها کار می‌کند. فشار ورودی از رگولاتور و فشار سیگنال از پوزیشنر به بوستر وارد می‌شود. با تغییر سیگنال، دیافراگم حرکت کرده و فشار خروجی به اکچویتور ارسال می‌شود تا پاسخ شیر سریع‌تر شود.

4. ویژگی‌های مهم رله بوستر YTC چیست؟

ویژگی‌ها شامل نسبت فشار ثابت 1:1، کنترل بای‌پس برای ایمنی بیشتر، حساسیت بالا برای پاسخ سریع، فیلتر داخلی 100 مش برای جلوگیری از آلودگی و گواهی SIL2 برای تضمین کیفیت است.

5. مشخصات فنی بوستر YTC مدل YT300 چیست؟

این مدل دارای فشار تغذیه حداکثر 10.2 kg/cm²، فشار خروجی تا 7.1 kg/cm²، ظرفیت جریان 1.02 Cv، جنس بدنه آلومینیوم دایکاست و وزن 0.5 کیلوگرم است. دمای کاری بین 20 تا 70 درجه سانتی‌گراد است.

6. تفاوت مدل YT300 و YT305 چیست؟

مدل YT300 از آلومینیوم دایکاست ساخته شده و سبک‌تر است، در حالی که YT305 از فولاد ضد زنگ 316 ساخته شده و مقاومت بالاتری در شرایط خورنده دارد.

7. نصب ولوم بوستر YTC چگونه انجام می‌شود؟

نصب باید بین اکچویتور، پوزیشنر و لوله‌های تغذیه انجام شود. حتماً از هوای تمیز و خشک استفاده کنید، محل تخلیه پورت اگزوز مسدود نباشد و از رگولاتور فیلتر هوا برای بهبود کیفیت هوا استفاده شود.

8. چگونه حساسیت بوستر YTC تنظیم می‌شود؟

حساسیت با پیچ Adjust Bolt تنظیم می‌شود. برای کاهش نوسان، پیچ را پادساعت‌گرد و برای افزایش سرعت عملکرد، آن را ساعت‌گرد بچرخانید.

9. چه عواملی باعث بروز مشکل در عملکرد بوستر YTC می‌شود؟

عوامل رایج شامل مسدود شدن پورت‌ها، فشار پایین رگولاتور، انسداد لوله‌های تغذیه یا اصطکاک زیاد شیر است. برای رفع مشکل باید فشار ورودی و تمیز بودن خطوط بررسی شود.

10. چگونه از بوستر YTC نگهداری کنیم؟

برای نگهداری، از کیت تعمیر شامل دیافراگم‌ها و اورینگ استفاده کنید و قطعات را همزمان تعویض کنید. استفاده از هوای تمیز، نصب صحیح و سرویس دوره‌ای عمر مفید تجهیز را افزایش می‌دهد.
