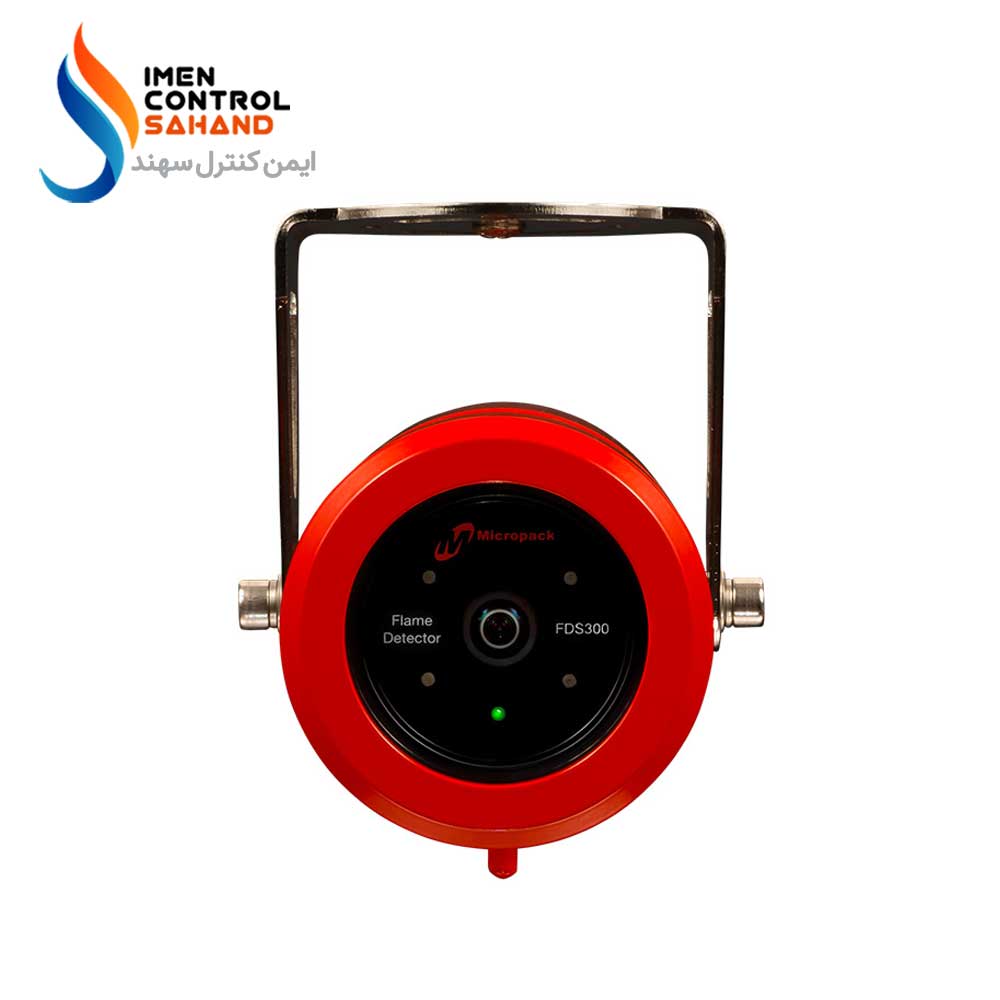

دتکتور شعله تصویری هوشمند Micropack مدل FDS300
ویژگی های محصول :
تحلیل و معرفی دتکتور شعله تصویری هوشمند Micropack مدل FDS300
دتکتور شعله تصویری FDS300 چیست؟ دتکتور Micropack FDS300 یک آشکارساز شعله دیداری هوشمند (Intelligent Visual Flame Detector) ضد انفجار با الگوریتم نرم افزاری تایید شده است که آتش سوزی ناشی از سوخت های هیدروکربنی را در فاصله ۶۰ متری با میدان دید ۱۲۰ درجه و مصونیت کامل در برابر هشدارهای کاذب پایش می کند.
دتکتور شعله هوشمند Micropack FDS300 بر پایه تحلیل پردازش تصویر و الگوریتم تشخیص بصری الگوهای حریق توسعه یافته است. این سنسور پیشرفته به صورت تخصصی برای حفاظت از دارایی ها در محیط های مستعد خطر و زون های طبقه بندی شده انفجاری طراحی شده و می تواند شعله های باز را سریع تر از دتکتورهای حرارتی و نوری مرسوم شناسایی کند. پردازشگر تعبیه شده درون FDS300 ویژگی های دینامیک حریق را از منابع تابشی خطازا تفکیک می نماید.
یکی از دغدغه های اصلی مهندسان F&G و سیستم های ایمنی و اعلام حریق صنعتی، تریپ های ناخواسته سیستم اطفا به دلیل جوشکاری، برشکاری گرم، بازتاب نور مشعل فلر یا تشعشعات توربین های گازی است. دتکتور FDS300 این چالش را با بهره گیری از تاییدیه های نرم افزاری و تست های پایش مداوم مسیر اپتیک برطرف کرده است تا حداکثر قابلیت اطمینان و در دسترس پذیری خط تولید فراهم گردد.
مشخصات تحلیلی تجهیز و Search Intent
خلاصه وضعیت فنی و بازار دتکتور FDS300:
- نوع تجهیز: دتکتور شعله دیداری هوشمند (Visual Flame Detector / iVFD) ضد انفجار.
- کاربرد: پایش پیوسته شعله، آشکارسازی زودهنگام حریق مایعات و گازهای هیدروکربنی و فعال سازی فرمان های اطفا در سیستم های ابزار دقیق F&G.
- صنایع هدف: پالایشگاه های نفت و گاز، پتروشیمی ها، سکوهای فراساحلی، انبارهای نفت، خطوط لوله، تاسیسات توربین گاز و سالن های پرخطر صنعتی.
مشخصات فنی و استانداردهای دتکتور Micropack FDS300
مشخصات کلیدی عملکرد FDS300 چیست؟ این دتکتور با تغذیه ۱۸ تا ۳۲ ولت DC، زاویه دید ۱۲۰ درجه افقی در ۸۰ درجه عمودی، خروجی جریانی 4-20mA، رله های مستقل آلارم و فالت و گواهینامه ضد انفجار ATEX Ex db IIC T4 تولید می شود.
تمامی پارامترهای الکتریکی و مکانیکی دستگاه بر مبنای مستند رسمی سازنده (Manual Reference: 2401.6000 Rev 2.4) ثبت شده و به شرح جدول زیر است:
| پارامتر فنی | مقدار / استاندارد مستند |
|---|---|
| ولتاژ تغذیه نامی | 24V DC (بازه کاری 18V min تا 32V max) با حداکثر ریپل مجاز 1V Peak-to-Peak |
| توان مصرفی | 2.28W حداقل، 2.8W نامی، 3.6W حداکثر (در وضعیت Alarm) |
| خروجی سیگنال آنالوگ | جریانی 4 تا 20 میلی آمپر Source (0mA: فالت برق/تجهیز | 2mA: خطای اپتیک | 4mA: وضعیت سالم | 18mA: اعلام حریق | 21mA: خطای اشباع Over-range) |
| خروجی رله | کنتاکت های ایزوله مستقل برای Fire Alarm و Fault Relay (پشتیبانی از مدار EOL سفارشی تابلو F&G) |
| زاویه میدان دید (Field of View) | 120 درجه افقی در 80 درجه عمودی |
| برد آشکارسازی استاندارد | فاصله ۶۰ متر برای آتش تشتکی سوخت هپتان (0.1m² n-heptane pan fire) در زمان پاسخ کمتر از ۱۰ ثانیه |
| نمونه های حساسیت خاص مندرج در منوال | سوخت JP4 تشتک 0.6×0.6m تا فاصله ۹۰ متری (300ft) | شعله گاز سیلان (Silane) ستون 2ft تا فاصله ۱۷ متری (55ft) |
| گواهینامه ضد انفجار اروپایی | ATEX: II 2 G Ex db IIC T4 IP66 (گواهی FM07 ATEX 0033) |
| درجه حفاظت بدنه | IP66 مقاوم در برابر نفوذ آب و گرد و غبار محیط های صنعتی |
| متریال بدنه (Enclosure) | آلومینیوم صنعتی گرید HE30 و استیل ضد زنگ 316SS (Stainless Steel) |
| ابعاد و وزن مکانیکی | قطر 100 میلی متر، طول 200 میلی متر، وزن حمل تقریبی 2.5 کیلوگرم |
| محدوده دمای کاری و رده بندی کابل | «اطلاعات رسمی برای این بخش منتشر نشده است.» (کابل کشی باید دارای رتبه حرارتی حداقل ۲۵ درجه سانتی گراد بالاتر از حداکثر دمای محیط نصب باشد) |
| سطح یکپارچگی ایمنی (SIL) | «اطلاعات رسمی برای این بخش منتشر نشده است.» |
ویژگی های کلیدی و تمایزهای تکنولوژیک
مهم ترین تمایز عملیاتی FDS300 چیست؟ مصونیت قطعی در برابر هشدارهای کاذب محیط های فرایندی با ارزیابی نرم افزاری و نظارت خودکار بر تمیزی پنجره اپتیکال از طریق تست خودکار داخلی.
- میدان دید فوق العاده وسیع ۱۲۰ درجه: پوشش مخروطی افقی گسترده سبب می شود تعداد دتکتورهای مورد نیاز برای پوشش یک سالن یا فرآیند باز تا ۵۰ درصد نسبت به تجهیزات دید بسته کاهش یابد.
- پایش هوشمند عیوب اپتیک (Self-Clearing Optical Fault): دتکتور همواره تمیزی پنجره لنز را بررسی می کند؛ در صورتی که آلودگی محیطی برد دید را به نصف کاهش دهد، سیگنال خطای اپتیک (2mA) ارسال شده و به محض تمیزکاری به طور خودکار برطرف می گردد.
- عدم حساسیت به پرتوهای مزاحم صنعتی: تابش های شدید ناشی از کارهای گرم (Hot Work)، گازهای داغ خروجی توربین (Hot CO2 Emissions) و فلیکر فلر پالایشگاهی تاثیری بر عملکرد این سنسور ندارند.
- تغذیه یکپارچه و ساختار مستقل (Standalone): بدون نیاز به سرور پردازش ویدیویی مرکزی، کلیه آنالیزهای هوش دیداری روی بورد اختصاصی دتکتور پردازش می گردد.
دستورالعمل های نصب، سیم بندی و کالیبراسیون
الزامات مکانیکی و الکتریکی نصب FDS300 چیست؟ اتصال پایدار به سازه صلب بدون لرزش، تنظیم صحیح زاویه افقی و عمودی براکت و سیم بندی طبق نمودار سه سیمه در محفظه ترمینال پشتی.
جهت گیری و تراز هندسی سنسور
جهت دستیابی به حداکثر زاویه دید ۱۲۰ درجه، بدنه دتکتور باید طوری نصب گردد که پیچ ارت خارجی و ال ای دی نمایشگر وضعیت (LED Indicator) دقیقا در راستای عمودی زیر لنز اصلی قرار گیرند. براکت های نگهدارنده صلب امکان تنظیم زاویه عمودی از ۰ تا ۴۵ درجه رو به پایین و تنظیم افقی تا ۴۵± درجه را برای متمرکز ساختن مخروط پوشش روی زون خطر فراهم می آورند.
ارتفاع قرارگیری در محیط های بسته
در سالن ها و محفظه های بسته ای که احتمال تولید سریع دود متراکم و تجمع آن زیر سقف در دقایق نخست حریق وجود دارد، مطابق توصیه منوال فنی، دتکتور باید در ارتفاع ۱ الی ۲ متر پایین تر از سقف نصب گردد تا تجمع لایه های دود مانع از دید چشمی خط مستقیم دتکتور به کانون حریق نشود.
سیم بندی الکتریکی و ترمینال ها
ترمینال های سیم کشی در قسمت محفظه پشتی تعبیه شده اند که با باز کردن درپوش انتهایی (End Cap) در دسترس قرار می گیر
دستورالعمل های نصب، سیم بندی و کالیبراسیون
الزامات مکانیکی و الکتریکی نصب FDS300 چیست؟ اتصال پایدار به سازه صلب بدون لرزش، تنظیم صحیح زاویه افقی و عمودی براکت و سیم بندی طبق نمودار سه سیمه در محفظه ترمینال پشتی.
جهت گیری و تراز هندسی سنسور
جهت دستیابی به حداکثر زاویه دید ۱۲۰ درجه، بدنه دتکتور باید طوری نصب گردد که پیچ ارت خارجی و ال ای دی نمایشگر وضعیت (LED Indicator) دقیقا در راستای عمودی زیر لنز اصلی قرار گیرند. براکت های نگهدارنده صلب امکان تنظیم زاویه عمودی از ۰ تا ۴۵ درجه رو به پایین و تنظیم افقی تا ۴۵± درجه را برای متمرکز ساختن مخروط پوشش روی زون خطر فراهم می آورند.
ارتفاع قرارگیری در محیط های بسته
در سالن ها و محفظه های بسته ای که احتمال تولید سریع دود متراکم و تجمع آن زیر سقف در دقایق نخست حریق وجود دارد، مطابق توصیه منوال فنی، دتکتور باید در ارتفاع ۱ الی ۲ متر پایین تر از سقف نصب گردد تا تجمع لایه های دود مانع از دید چشمی خط مستقیم دتکتور به کانون حریق نشود.
سیم بندی الکتریکی و ترمینال ها
ترمینال های سیم کشی در قسمت محفظه پشتی تعبیه شده اند که با باز کردن درپوش انتهایی (End Cap) در دسترس قرار می گیرند. محفظه جلویی حاوی بردهای پردازش اپتیکال بوده و پلمپ می باشد. خروجی 4-20mA به صورت Source استاندارد به سیستم DCS یا کارت ورودی آنالوگ PLC تابلوی کنترل حریق متصل می گردد و رله های آلارم/فالت با مقاومت انتهای خط (EOL) استاندارد شبکه بندی می شوند.
برنامه بازرسی و تست دوره ای عملکرد
بر آلارم بدون ایجاد آتش واقعیFM07 ATEX 0033شناسه سرتیفیکیت ضد انفجارگواهینامه رسمی ارزیابی ایمنی بدنه ضد انفجار بر اساس استاندارد EN/IEC اروپاجدول پارت نامبرهای تجاری دتکتورپارت نامبر کدگذاری شده«اطلاعات رسمی برای این بخش منتشر نشده است.» (کدگذاری دقیق متریال و اتصالات در استعلام خرید مستقیم ارائه می شود)
تجزیه و تحلیل کد رفرنس منوال (2401.6000):
این شناسه ساختار اسناد فنی کمپانی Micropack را تعریف می کند؛ عبارت 2401 شناسه خانواده تجهیزات سری ۳۰۰ و پلتفرم پردازش تصویری بوده و بخش عددی 6000 مشخص کننده نسخه کتابچه جامع ایمنی، نصب، بهره برداری و نگهداشت (Technical & Safety Manual) جهت تایید مهندسی است.
مزایا و ارزش خرید برای صنایع فرایندی
چرا دتکتور FDS300 صرفه اقتصادی بالایی دارد؟ کاهش هزینه های کابل کشی با زاویه دید عریض ۱۲۰ درجه، حذف خاموشی های خط ناشی از آلارم کاذب و دوام بدنه استیل/آلومینیوم با آب بندی IP66 در محیط های خشن خورنده.
- پوشش سطحی چند برابری: با توجه به میدان دید ۱۲۰ درجه افقی در مقایسه با زاویه ۹۰ درجه دتکتورهای سنتی، زوایای مرده محیطی کاهش یافته و طراح سیستم ایمنی با تعداد دتکتور کمتر، کل سالن را پایش می کند.
- حفاظت در برابر خطاهای انسانی محیطی: بدون نیاز به پوشاندن یا بای پس دتکتور در حین عملیات برش و جوشکاری در محوطه پالایشگاه، ایمنی کارخانه حفظ می شود.
- تطبیق پذیری سیگنالینگ: ترکیب خروجی پیوسته 4-20mA با رله های مستقل به کاربر اجازه می دهد به سادگی تجهیز را هم زمان به تابلوهای محلی و سیستم های مانیتورینگ مرکزی متصل سازد.
پرسش های متداول درباره Micropack FDS300 Flame Detector
آیا دتکتور Micropack FDS300 نیازمند دوربین مداربسته جداگانه است؟ خیر، این دتکتور به صورت مستقل پردازش تصویر الگوریتمی را در پردازنده داخلی خود انجام می دهد و نیازی به تجهیزات جانبی ویدیویی ندارد.
برد تشخیص این دتکتور در برابر آتش تشتکی چقدر است؟ بر اساس مستندات فنی، برد رسمی دستگاه برای آتش تشتکی سوخت هپتان 0.1 متر مربع برابر با ۶۰ متر در مدت پاسخ زیر ۱۰ ثانیه است.
آیا تابش های جوشکاری موجب تحریک کاذب FDS300 می شوند؟ خیر، الگوریتم نرم افزاری هوشمند دتکتور تابش های جوشکاری، برشکاری گرم و بازتاب نور فلر را از الگوی آتش واقعی تفکیک می کند.
سیگنال ۲ میلی آمپر در خروجی جریانی به چه معناست؟ این مقدار جریان نشان دهنده Optical Fault است و به معنی آلودگی پنجره سنسور به گونه ای است که برد دید به نصف کاهش یافته است.
جهت صحیح نصب دتکتور برای میدان دید ۱۲۰ درجه چیست؟ دستگاه باید طوری بر روی پایه قرار گیرد که پین ارت و ال ای دی های نشانگر دقیقا در زیر لنز به صورت عمودی قرار گیرند.
در محیط های سرپوشیده دتکتور باید در چه فاصله ای از سقف نصب شود؟ در مکان های بسته با احتمال تولید دود غلیظ در ابتدای حریق، توصیه شده دتکتور ۱ الی ۲ متر پایین تر از سقف نصب شود.
برای تست دوره ای عملکرد FDS300 از چه ابزاری استفاده می شود؟ برای این منظور از شبیه ساز شعله کالیبره مدل FS301 کمپانی Micropack استفاده می گردد.
تغذیه مورد نیاز این تجهیز چقدر است؟ تغذیه ۲۴ ولت DC نامی در بازه ۱۸ تا ۳۲ ولت DC با حداکثر ریپل ۱ ولت پیک تا پیک مورد نیاز است.
گواهینامه ضد انفجار FDS300 کدام است؟ این محصول دارای تاییدیه اروپایی ATEX با رده حفاظتی II 2 G Ex db IIC T4 IP66 بر پایه گواهی FM07 ATEX 0033 است.
جنس بدنه دتکتور از چه موادی انتخاب شده است؟ محفظه تجهیز در دو نوع آلومینیوم گرید HE30 و استیل ضد زنگ گرید 316SS با درجه حفاظت نفوذ IP66 ساخته می شود.
